寶雞市青少年科技活動中心設計

（西安建筑科技大學 建筑學專業 許春臣畢業設計 2011年）

寶雞市青少年科技活動中心設計效果圖

1、緒論

1.1項目簡介

近年來, 隨著人們物質生活水平的提高, 越來越多的城市開始注重城市內在文化品質的培育,而城市公共文化建筑的目的正是弘揚歷史或者人文資源, 滿足現代市民的精神文化需求, 因而, 文化建筑已逐漸成為城市公共建筑建設的熱點,也成為城市現代文明的重要標志�？萍拣^作為一種特殊的文化建筑，是面向公眾進行科普宣傳教育的重要陣地和基礎設施，通過展覽、實驗、影視播放、報告講座等多種形式，開展公眾尤其是青少年易于參與、 接受的科普活動， 普及科技知識、 傳播科學思想和科學方法， 提高公眾科學文化素質的場所。

為了加快寶雞市精神文明建設步伐，拓展青少年教育的第二課堂。在寶雞市陳倉區征地0.725公頃，建青少年活動中心。建筑規模4700㎡ （±5%）。

1.2設計目標

1.特色地標

文化類建筑（如科技館、文化宮、博物館等）在建筑形態及城市作用上往往被賦予不同的意義，在這樣一片待開發的土地上，該青少年活動中心的設計和建成必將改變該用地在城市中的“話語權”，而建筑也將義不容辭的承擔起“地標”的責任。

2.綠色、生態、高技傾向

肩負著“教育”責任的青少年活動中心，將用其獨特的建筑設計語言表現出其教育意義，如深入到建筑內部的綠色節能設計，將環保的意義展示給前來參觀的青少年。此外，貫穿到每一個細節的高技設計也將成為建筑展示內容的外部延伸，讓建筑自己說話，成為最大最有趣的展品。

3.有趣、新奇

作為青少年活動中心，無論在建筑外部形態設計、環境設計及內部展示空間的考慮上，均需要對青少年的色彩感知、尺度感知及興趣點感知進行了解并作出特定設計，將“有趣、新奇和有意義”的設計目標貫穿始終。

4.具有教育意義

寶雞青少年活動中心的使用內容有展覽區域、互動區域、4D影廳及培訓教室等，每一個部分都力求用輕松活潑的方式將信息傳達給青少年及其他餐館游客，以完成其以輕松愉快的方式達到教育目的的目標。

2、設計背景簡介

2.1基地背景

該項目位于陜西省寶雞市，作為陜西省第二大城市，近年來，寶雞的發展十分迅速，從城市的生產力等物質文明建設與市民的精神文明建設方面，均取得了可喜的成就。在城鄉居民物質生活水平逐漸提高的同時，精神生活水平等提高的需要促使一系列文化建筑（如會展類建筑）的設計與建成，這些文化建筑的建成為城市的精神文明建設做出了堅實的貢獻，并成為城市里一道獨特的風景線。

2.2基地條件

1.路網現狀:

以村子與村子之間的鄉間小路和農田編織成土地肌理的陳倉縣有著屬于那片土地自己的美感，屈家村就是這樣存在于兩條東西向大路的中間。

2.農田分布 :

寶雞陳倉位于廣袤的關中平原，我們前往調研的時候，正是春暖花開的四月，綠色的麥芽、金色的油菜花交相輝映。

3.村莊分布：

圖中的村莊分布區大多數為居民的磚砌平房，70%左右為1層建筑，其余幾乎均為2層建筑，廣闊的視野一望無際。

4.用地條件

本項目的用地位于寶雞市陳倉區屈家村，占地約7000余平米，基地北面有一在建倉庫（2層，約10米高），基地的西南方向有一在建辦公類建筑，基地北側與東側各有規劃道路一條，其中北側的道路將青少年活動中心的用地區域與北面倉庫相隔開。除此之外，四周均為農田，綜上，可推斷出社會各方目前正致力于將此地打造成為一個小型的城市文化中心，而寶雞青少年活動中心，無疑將扮演非常重要的一個角色。

周圍有很多在建的建筑，其中包括北邊的倉庫，西邊的辦公類建筑等，經過調研與詢問，經過調研與詢問，此地可能要建設成為周圍村落的一個中心地帶，因此，作為一個文化建筑，寶雞青少年科技活動中心設計的地標意義體現無疑。

3、總平面設計框架

3.1總平面設計

1.總平面圖

從城市脈絡的角度來看，用地所在的大區域，主要被基地南邊和北邊的三條東西向主干道分割，南北向的那些道路則是些級別相對較低的小路，而從用地規劃看，用地的東側及北側將各建設道路一條，由此，可判斷出：車流及人流的主要來向為東北和東南向，建筑的主要設計立面為東北、東南立面，而場地將被建筑切割成三部分，劃分出建筑用地、建筑前廣場及停車場等。

圖3-1總平面說明

3.2交通組織

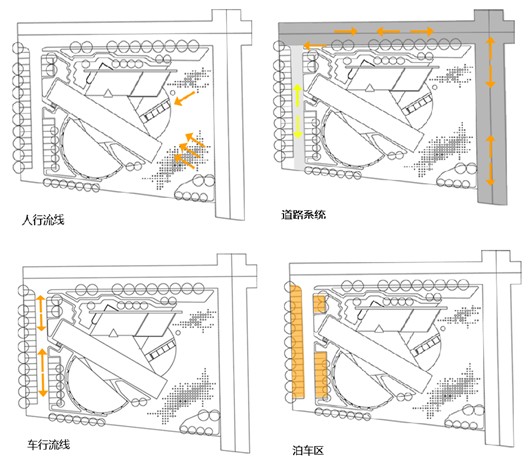

圖3-2室外交通說明

左上圖橙色箭頭表現人行流線方向。

右上圖表現建筑基地道路系統，橙色為外部道路，黃色為內部停車場用道路。

左下圖表現停車場內部車行流線方向。

右下圖標明停車場車位,有30個。

3.功能組織

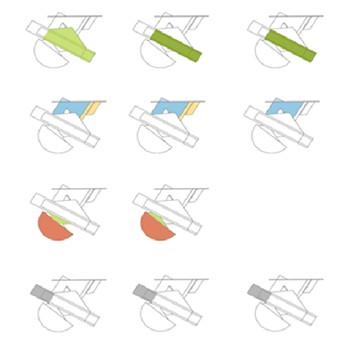

圖3-3功能組織說明（從左至右分別為一至三層）

綠色部分：一層矩形與三角形兩個體塊組合成門廳空間，利用三角形形成的銳角空間營造門廳的視覺張力，矩形部分的二三層為宇宙科學館部分。

圖中藍色部分的一二層為海洋科學展廳，三層是培訓活動教室，米色體塊的4D影廳部分。

圖中紅色半圓體塊為生命科學展廳，綠色三角形體塊為連接此展廳與建筑主體的通道，種滿綠植，形成一條獨特的“生生命走廊”。

灰色部分是辦公及輔助用房區域，利用科技股的高差做有夾層。

4.體量框架

兒時的我們都曾做過夢想的“建筑師”----用兒童積木堆出自己心中的伊甸園。我們用簡單的幾何體塊堆積成想要的東西，或是城堡，或是一座城池，亦或是一架坦克。兒童積木開發了無數兒童的幾何意識和建構邏輯，于是，我嘗試用最簡單的幾何語言描繪出一座青少年科技活動中心的樣子，并將這座“積木建筑”設計出來，讓這樣的一座建筑用簡單的形體語言表現明確的創作意圖：激發孩子們的自由和探索精神。

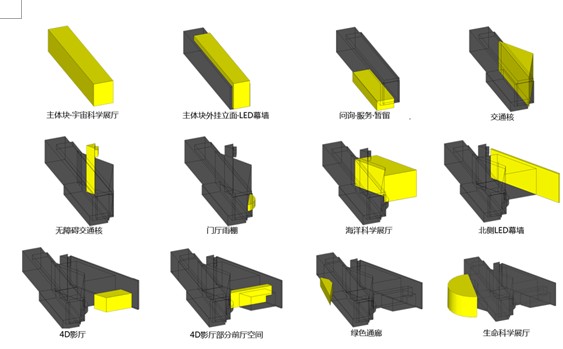

圖3-4建筑體量組合說明

宇宙科學館為建筑的主體塊，懸挑及足夠的高度保證了該體塊在建筑體塊組合中的地位，與三角形開場門廳毗鄰，交通上亦最易于到達區域。

海洋科學展廳與生命科學展廳分列宇宙科學館的左右兩側，各有其獨特的設計及疏散流線，辦公區域位于主體塊的另一端，出入獨立，易于到達并滿足足夠好的通風及采光條件。

三角形中庭空間，有獨立出入口的4D影廳，垂直電梯等附屬體塊保證了建筑功能上的完整及體量上的均衡。

4、建筑設計展示與說明

4.1平面功能分區

1.門廳：門廳的一層由三角形的通高主廳及矩形輔廳組成，二三層則只有三角形的通高部分。自動扶梯及前臺均在顯眼易到達的位置，利用空間的積極與消極的關系將無障礙垂直梯和衛生間布置于相對隱秘位置。門廳將各展廳用并聯的方式高效的串接起來，使游客可以方便的、不受流線干擾的到達他們感興趣的地方，而三角形門廳本身具有的那些有力的銳角空間和通高部分使之具有足夠好的空間品質，產生向心性與滯留感。

2.生命與科學展廳:從門廳經過南側的一個綠色通廊，即可到達生命與科學展廳，生命與科學展廳的平面為一個半圓形，共有兩層，以生命科學、陸上動植物等為主要展示內容，以圓形構成的幾何構成方式為主要展示設計手法，該廳利用了一些的綠色建筑技術，將在后文進行詳細闡述。

3.海洋與水族生物館:從門廳北側可直接進入海洋與水族生物館，該館有三層，主要展示內容以活體水生動植物為主，展示設計手法為曲線。

4.宇宙與物理科學展廳:在門廳的一層矩形部分的正上方，是宇宙與物理科學展廳，與三角形的門廳相毗鄰，是最易于到達的展廳，獨特的懸空展區是該展廳的一大亮點，充滿無重力漂浮感與童趣。

5.4D互動影廳:94個座位的4D互動影廳，有其獨立出入口及前廳，緊鄰著門廳，易于到達并易于疏散，可獨立開放。

6.辦公區域:門廳旁的矩形體塊，靠東的大部分內容為門廳輔廳及宇宙科學展廳，靠西的部分為辦公區域及輔助設備用房。由于展示部分的凈高較高（6M以上），辦公區做夾層以節省面積并提高效率。

7.輔助、設備用房

建筑設有自動噴淋系統及配套頂部水箱，地下水庫，一層有消防控制中心，每層均有配電室，建筑內配有一個空調機組系統。

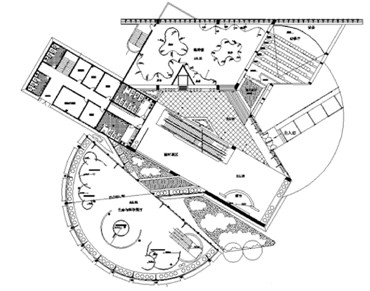

圖3-5一層建筑平面圖

4.2立面造型及節點、材質設計

圖4-1傳統馬勺臉譜

4.2.1概念提出

陜西寶雞地區，人們習稱西府，是陜西社火臉譜藝術具有 代表性的地區之一。特別是隴縣和寶雞縣的社火臉譜，流傳歷史久遠，臉譜造型奇特，色彩質樸明快，紋飾嚴格講究，譜樣 多而齊全，代表了西府社火臉譜的最高水準。

“社火”是非常具有寶雞當地特色的一種活動，是古人使用臉譜表現圖騰崇拜的一種行為，人們畫上心目中“神怪”的臉譜和其他妝容，集體走在街上載歌載舞，祈求上天給他們一個好的年景……

進入21世紀以來，世界進入“完全”互聯網時代，在過了“在英特網上，沒有人知道你是一條狗”的虛擬形象風潮以后，美國天才馬克扎克伯格創建的實名社交網絡facebook（臉譜）又一次席卷了全世界，我們把真實生活中的社交方式放到網絡上，每個人都有一個自己的形象在網上，每個人的網絡交際圈不再像以前一樣獨立于現實社交圈，而是各有獨立和交叉，在網上我們每天都可以看到自己的朋友以他的網絡形象寫日志、分享圖片和音樂，我們通過網絡擴大社交圈子，甚至可以說，現在的這一代人的生活方式已經完全依賴于互聯網了。

4.2.2建筑外立面設計

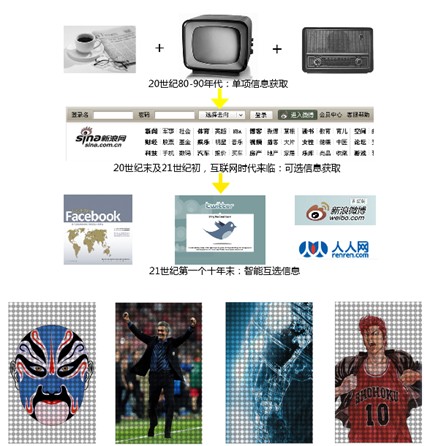

圖4-2立面語言概念提出分析

在考慮立面設計的時候，對青少年活動中心的理解非常重要，“青少年”“活潑”“科技”等名詞是建筑的主要表現內容，建筑的形體關系及表皮語言會重點表現“科技與時代”感，對于寶雞這座正在騰飛的工業城市和渴望見到“外面的世界”的孩子們來說，一座什么樣的建筑能帶來其應有的意義呢?

“現代”“數字”“動感”----是該問題的答案。

這樣一座屬于青少年的建筑，應該被賦予一個充滿想象力的靈魂與外表。如同悉尼歌劇院之于悉尼，鳥巢、CCTV之于北京一般，建筑是城市的名片。一座開放的、充滿想象力的建筑會成為一面旗幟，激活整個城市。

表皮說明關鍵詞：矩陣、LED幕墻技術、可變表皮。

人與建筑的“臉譜”：21世紀的互聯網的時代，隨著twitter、facebook（臉譜）等網絡新銳勢力的崛起，人們漸漸習慣將現實生活植入網絡，在這個世界上，我們已經開始習慣用幾幅“面具”與不同的人打交道。

讓建筑有自己的“臉譜”：利用LED幕墻技術，讓建筑的外皮成為動態的信息傳達工具。在不同時間、不同主題甚至不同天氣下，在白天和夜晚讓建筑呈現不同景象，成為城市的一道獨特的風景。

圖4-3建筑透視效果圖

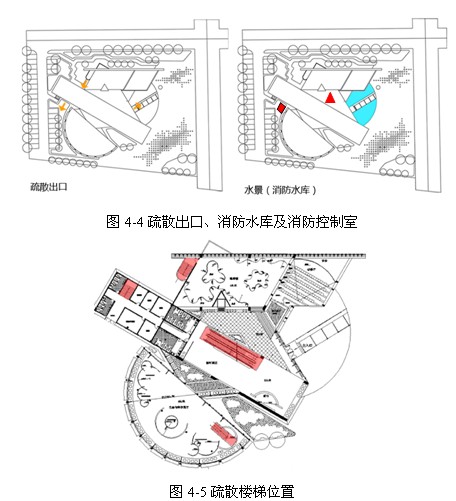

4.3防火及疏散設計

1）建筑有多個疏散出口，疏散距離及交通核均滿足規范要求。

2）建筑內設有自動防火噴淋系統，圖4-4紅色三角形部分是建筑主體的最高點，在這里放置自動噴淋系統的水箱，為自動噴淋系統提供的庫存用水則來自右圖藍色部分的景觀用水（消防水庫）。

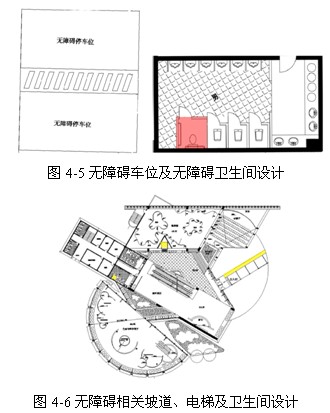

4.4無障礙設計

無障礙設計：寶雞青少年活動中心，從外面的停車位、進入室內的坡道，到室內的垂直交通及同層室內高差，均進行了無障礙方面的考慮和設計，保證行動不便的游客可以獲得等同于普通游客的參觀體驗。

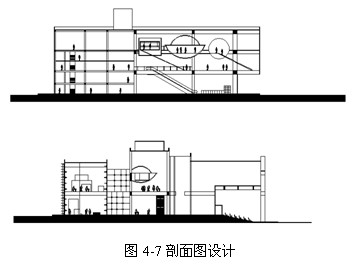

4.5剖面設計

從剖面圖可以看出，建筑采用框架結構，一層6M凈高，1.2M結構設備層，二層凈高5M，辦公部分層高較低，有夾層設計。

5、建筑節能設計

為達到建筑的設計目標及深度，我對建筑可以達到的綠色節能設計進行探討并設計。

5.1屋面綠化

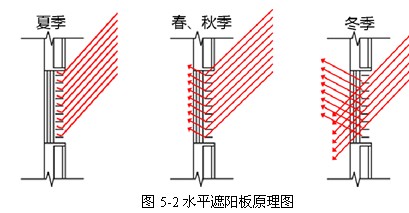

5.2建筑外立面遮陽板

夏季太陽高度角較高，遮陽板有效地遮擋了夏日的日光并減少附近眩光，少量的太陽輻射也可以讓室內感到涼爽。

春季秋季的陽光被遮陽板反射一次后進入室內，增加了室內照射的深度，同時減少眩光。

冬季的陽光高度角較低，能量較小，少量的日光可以射入室內，起到了采暖的效果。

5.3外墻保溫構造

青少年科技中心主要在白天使用，外保溫在蓄熱層的外側，所以外界的氣溫變化對室內的影響較小，人對室內溫度的感受不僅僅在于室內的氣溫，還在于室內表面的溫度，外保溫能夠很好的保護內墻面。讓內墻面的溫度與室內溫度相當。

同時外保溫有效地斷絕了熱橋，保證了室內墻面的完整性與可加工性。

5.4雨水收集再利用

土壤和草坪可以吸收大量的雨水，將雨水過濾后注入地下水，可以緩解北方地區缺水的情況，同時土壤對于雨水的吸收，可以有效地維持生態環境的平衡。

5.5景觀（卵石）水池的節能設計

冬季的時候，景觀水池時而會干枯，此時，在卵石灘里游玩的青少年可以幫助卵石場地吸收的太陽能釋放出來。

夏季，水池吸收太陽能輻射，卵石吸收水傳來的能量，在白天起到降溫的效果。

夏季夜晚，水池和卵石在白天吸收的熱量釋放出來。

5.6東西向遮陽設計

加長的格柵用作建筑東西向遮陽，能夠防止室內收到低角度太陽能直射

6、經濟技術指標

參考文獻：

⑴《城市道路和建筑物無障礙設計規范（JGJ50-2001）》

⑵《科技館建筑設計標準》

⑶《建筑設計防火規范（GB50016-2006）》

⑷《世界建筑》2010/02期

⑸《黑龍江省科技館工程設計》
