寶雞市青少年科技活動中心設計... 閱讀 11884 次 河南內黃三楊莊漢代庭院遺址博物館設計
摘要：三四號庭院遺址相鄰25米，其中以田壟相隔，對其的保護與展示不僅是庭院遺址本身，還有它們與田壟的關系，用以再現漢代庭院式建筑的規劃布局。方案以三四號庭院遺址為研究對象，在其上建立遺址博物館。建筑形態融合與遺址外環境，并建立地上景觀標記，地下原址展示兩套保護展示方式的疊加。...
河南內黃三楊莊漢代庭院遺址博物館設計
（西安建筑科技大學 建筑學專業 陳曦畢業設計 2010年）

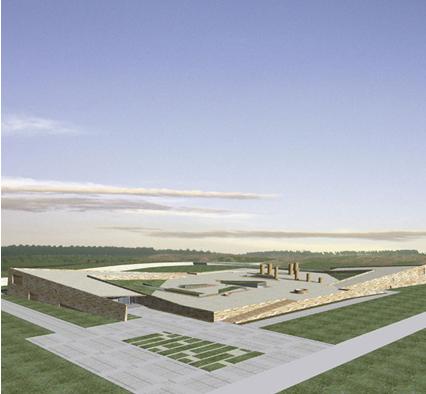

河南內黃三楊莊漢代庭院遺址博物館設計效果圖
聯合國教科文組織于1972年10月在巴黎的第十七屆會議上通過的《保護世界文化遺產和自然遺產公約》中，認為古跡（或文物），建筑群和遺址共同構成了文化遺產的主體，其中為遺址下的定義是：從歷史、審美、人種學或人類學角度看具有突出的普遍價值的人類工程或自然與人的聯合工程以及考古地址等地方。現階段，“遺址保護”已經成為全世界關注的焦點問題，它的發掘、保護和傳播代表著人類文明的完整性。
一、項目概況
1.1遺址概述
|
遺址分布圖
|
該遺址為我國首次考古發現的漢代農村類聚落遺址，發現的遺跡有庭院（含主房、廂房、水井、廁所、院墻、池塘、邊溝、樹木等）、耕作農田、道路等，出土有較多數量的當時居民生活實用物品（可分為石器、鐵器、陶器等）。由于遺址內的各類遺跡為洪水浸泡所形成（未受洪水激流沖激），所以，各類房屋建筑的瓦頂仍部分保留有倒塌前在原來屋頂上的扣合時原狀，耕地也保留著當時耕種后的原貌。還有一些其它遺存需進一步確認其性質。
目前在該遺址已發現漢代庭院21處，并對其中四處庭院的坍塌原狀進行了全部或局部揭露清理（未作解剖）。這四處庭院均為二進院布局，坐北朝南，方向一致；都有自己的水井和廁所；相距最遠為500米，最近的兩處庭院相距約25米。庭院之間是農田。這四處庭院可分為兩類，一類由主房和廂房?jī)勺ㄖM成，另一類則有主房與多座廂房組成。
1.2遺址環境
1.2.1地理位置：三楊莊（漢代聚落）遺址位于內黃縣的南部，向北距內黃縣城30公里，向東距濮陽市區25公里，向南距滑縣城35公里，向西距濬縣城30公里，西北與顓頊、帝嚳二帝（五帝中的第二和第三帝）陵相鄰。
1.2.2地形地貌：地處太行山東麓平原，屬黃海沖積平原，亦系華北平原的一部分。地形平坦，起伏較小，海拔51米。地處黃河故道，沙土厚積，現地表沙崗連綿起伏，特別是北岸有眾多沙丘。
1.2.3社會背景：遺址分布于河南省安陽市內黃縣粱莊鎮三楊莊、二楊莊、靳莊三個自然村；有常住人口0.45萬人，無流動人口。
1.2.4歷史沿革：地處黃河故道，歷史上硝河（黃河改道南移后在原故道形成的河流）從三楊莊村西南向東北流經，由于河道地勢低洼，常年積水，兩岸許多區域沙土厚積，特別是北岸的眾多沙丘。因而，這里至今也顯得人煙稀少，較為偏僻。從上世紀五十年代初開始，國家在這里大規模封沙育林，廣植刺槐，沙丘得以固定和綠化，到現在仍然保存有幾萬畝的槐樹林。
1.2.5環境考古: 遺址內的地層堆積呈典型河床淤泥與淤沙交替層狀堆積形態，這與歷史上黃河在北宋以前長時期在此地流經相吻合。黃河在漢代以后，為這一區域普遍帶來了厚達5米以上的淤泥和淤沙。(以第一處庭院地層堆積為例)在漢代地面以上有超過2米厚的淤泥與淤沙交替堆積層，特別是緊貼漢代地面的這一層紅褐色淤泥層最厚，約25厘米的；接著是厚約80厘米的唐宋時期的地層；再往上為近2米厚的純淤沙層和淤泥層及現代耕土層。
1.3 價值評估
1.3.1歷史價值：首次揭示了反映漢代中下層民眾生產、生活狀況的庭院與生活環境，填補了考古學研究的空白。為研究漢代的基層社會組織結構提供了絕好的實物資料。
1.3.2社會價值：三楊莊遺址首次揭示了黃河中下游地區普通民居的建筑工藝和建筑技術，同時，首次實景展示了黃河中下游地區農耕技術和農業文明，它所擁有的文化遺產價值具有突出的教育意義，并可對地方的生態保護和旅游發展產生積極的促進作用。
二、項目分析
2.1遺址區現狀分析
2.1.1本體保存：三楊莊遺址本體保存的真實性很好；完整性因硝河河道在遺址區內穿過，因而受到一定程度的破壞；延續性則受到三楊莊等周邊附近村落耕地和建設用地?cái)U(kuò)張趨勢的威脅。
2.1.2環境保存：三楊莊遺址的遺產環境中，地形關系基本保存，地貌受到現代村落建設的一定破壞，水域生態系統較歷史環境改變較大（曾經為黃海故道），與之相關的原生植被品種留存較少。
2.1.3保護現狀：為保護遺址不受外界環境的侵蝕，挖掘出土的遺存已全部填埋，有待下一步考古發掘及研究。并在第二處遺址上動工建設以保護為主的展示棚。同時，引水工程準備改道進行，在已挖掘的硝河河道內進行了綠化種植。出土文物保存于考古工作站和博物館。
2.2遺址分布區分析
|
重點遺址分布區
|
一般遺址分布區
|
遺址可能分布區
|
|
該遺址內的重點遺存為一座座單獨分布的漢代庭院，庭院周圍為耕作的農田和道路。目前已經發掘的四處庭院遺存均位于三楊莊村北約500米處硝河河道內
|
該遺址內普遍存在有漢代耕作農田遺跡。這是中國目前發現的最大面積的古代農田遺存
|
該遺址可能以三楊莊村為中心，面積超過5平方公里
|
2.3各庭院遺址研究
2.3.1第一處庭院遺址
位于三楊莊村北約500米。只對已暴露于河道內的該庭院遺存部分進行了初步發掘清理，清理面積400余平方米。在本次發掘的范圍內，清理出的庭院建筑遺跡有庭院圍墻、正房的瓦屋頂、墻體磚基礎、坍塌的夯土墻、未使用的板瓦和筒瓦、建筑廢棄物堆積、拌泥池、灶、灰坑等。出土有一些輪盤、盆、甕等陶器。該庭院的其他部分目前仍未揭露。
2.3.2第二處庭院遺址
位于三楊莊村西北，距第一處庭院遺存約500米，距二帝陵也大約為500米。該處庭院遺址揭露較為完整，遺址總面積近2000平方米。庭院的平面布局從南向北依次為：第一進院南墻及南大門、東廂房、西門房，第二進院南墻、南門、西廂房、正房等。南大門外偏東南約5米處還有一眼水井及通往水井的用碎瓦鋪設的便道，水井壁系小磚（與房基用磚相同）圈砌，井口周圍用同樣的磚鋪砌成近方形的低井臺；水井的周圍還分布有較多的水槽、盆、甕等陶器（有的可能因殘破而廢棄），石磨等石器；水井西側約5米處，有一處可能為編制竹席或草席類物品的遺跡。庭院西北角有一處帶瓦頂?shù)膸Ｔ谕ピ旱奈鱾?cè)，還清理出一座形狀規范的圓形水池。在該庭院遺址內及南大門外、水池內，清理出大石臼、小石臼、石磨、石磙等石器，陶水槽、碗、甑、盆、罐、豆、甕、輪盤等陶器，鐵犁、釜、刀等鐵器；主房瓦頂東側表層還初步清理出帶有“益壽萬歲”字樣瓦當?shù)耐餐邤?shù)件；二進院內西部地面初步清出3枚“貨泉”銅錢。
2.3.3第三處庭院建筑遺址
位于三楊莊村北，距第一處庭院遺存近100米。該庭院建筑遺存揭露得也較為完整，面積大致為900平方米，庭院的平面布局從南向北依次為：第一進院南墻及南大門、南廂房，第二進院墻、正房等，庭院東西兩側有墻。庭院東西墻外分別有一條寬窄、長度大致相同的水溝，西側水溝分為南北兩段。南門外西側有水井1眼，井壁部分用磚及砌法與第二處庭院的水井相同，只是沒有磚鋪的井臺。庭院后有一小的建筑遺存，目前推測可能為廁所。正房后還發現有2排樹木殘存遺跡，從清理出的殘存的樹葉痕跡初步判斷，多為桑樹，也有榆樹。南廂房版筑夯土南墻（也為整個庭院的南墻，已經倒塌）的塊狀大小清晰可辨。特別是在該庭院的東西兩側水溝外和后面（北側）清理出有排列整齊、十分明晰、高低相間的田壟遺跡，田壟的走向有東西向的，但多為南北向，田壟的寬度大致在60厘米左右。有跡象表明，在南門外不大的活動場地南側，也為農田，且有一條不寬的南北向與外界相通的道路。在庭院內外的地面上散落著石碓、小石臼、陶甕、陶盆等遺物，同時還發現有半枚“貨泉”銅錢。
2.3.4第四處庭院建筑遺址
位于第三處庭院遺存東25米處，大致東西并列，尚未完整清理與揭露。平面布局接近第三處庭院遺存，只是西側未有邊溝，而是有一行南北向的樹木；院后有一附屬遺跡，與第三處庭院遺存類似，可能為廁所。廁所后也種植有樹木，并有一方形坑。
第三與第四處庭院之間沒有發現明顯的相通道路，為帶有地壟的農田，田地內發現有車轍痕跡及牛蹄痕跡，田壟高低相比不如第三處庭院西側和北側的清晰。
另外，在第一處庭院遺存與第二處庭院遺址之間的原開挖渠道內，還發現有兩處漢代庭院遺存。在第一處庭院遺存東約1000米的渠道內另外發現有一處漢代建筑遺存。經過2005年在遺址的一部分區域內所進行的考古鉆探，發現有若干條漢代道路和遺跡。
三、項目構思
3.1遺址區的保護規劃
3.1.1整體規劃思路：
由于遺址分布區域大，探明區及考古程度有限，所以目前整個遺址保護實施范圍應為重點遺存分布區；其他區域以環境的整體調控為主，為下一步的保護規劃預留空間。整體保護的要有從大遺址到遺址（大文物）再到文物（可移動文物）的遞進性。
3.1.2保護展示方式：
整體可采用遺址公園的模式，以本體封存回填、地面標記為主；局部可留有現場實物展示窗口；選擇性建立館舍型博物館用于陳列展示和遺址本體展示及復原展示。
3.1.3整體規劃策略：
1. 整個保護區以四處庭院遺址及河道為核心，尊重周邊現有農田及林地環境。因?yàn)槿龡钋f遺址的保存的，不僅僅應是一個個獨立的庭院結構，更應該保存一個完整的漢代村莊的信息，所以整體的規劃布局，應在原有環境機理的基礎上整合田壟、林地的自然景觀，并反映出各個院落遺址之間的關系。
2. 外部道路規劃考慮到其與二帝陵的關系，應從通往帝陵?yáng)|西向道路延伸過來，在二號庭院遺址西南側作整個保護區入口及停車場。內部道路作有二號庭院遺址到一號庭院遺址的道路環線。停車場面積和道路寬應根據游客容量確定。
3. 原河道對遺址體本身有較大的負面影響，但它同時也是整個大遺址區變遷記錄的體現。可以很好烘托出該遺址區的環境氛圍。所以原規劃的硝河疏浚工程應該改道處理，保存現有河道已挖掘狀態，并在此基礎上建立景觀廊道（沿河道步行道路），連接四處庭院遺址。
4．由于各庭院遺址的發掘都不完全，下一步的清理及解剖工作還沒展開，所以僅選取一處或兩處發掘較完整，并具有展示價值的遺址坑作保護展示館。其余的遺址坑可在考古后可進行回填標記處理，或僅在周邊留有可觀看的走廊視窗。對于現階段不準備清理的遺址可以用地面標記的方式處理。
5. 各遺址坑均需要管理用房，并可結合展覽休息空間使用。
6. 遺址博物館主體除要滿足覆蓋保護遺址之外，還要具有陳列展示可移動文物的空間，用于考古研究的功能空間，和其他附屬功能空間。
3.2遺址博物館單體設計
3.2.1形態構思
遺址外環境多土丘，與遺址有很好的視線及夾角關系，建筑形態由此形態衍化而來，能夠很好的融于當?shù)氐沫h(huán)境，烘托遺址區的整體氣氛。
3.2.1布局構思
遺址庭院為重點保護區域，田壟保護區在其外圈，建筑沿田壟保護區外沿布置。三四號坑的展示研究部分都在外圈成L型布置，中部可用懸掛的方式做連廊將三四號連接起來。
3.2.2總平面設計
道路沿遺址坑成L型布置，在與東西向道路相接處設置入口廣場和停車場，出口設于與南北向道路相接處。上層作景觀平臺，標記對位的下部遺址信息。出入口均設在一層，遺址坑展示在地下層。整個參觀流線繞兩個遺址坑環線布置。
3.2.3平面設計
建筑體塊由兩個L型和中部的交通連廊構成，西側的L型為公共展覽區部分，東側L型地下部分為辦公區，上層也為展覽廳。空間流線按建筑形體由地上到地下再到地上形成連貫的展開：序廳——坡道——三號遺址大廳平臺——出土文物展廳——遺址上連廊——四號遺址平臺——遺址棧道——觀外部水井平臺——后續展廳。為取得觀看遺址的多角度，從遺址整體俯瞰到細部近看，設計了不同標高的平臺、展廊的串聯型設計。
3.2.3新技術應用
由于遺址范圍大，采用漢陽陵中所應用的橋梁技術——密肋梁（梁高1000，寬300，間距1000）以減小梁的高度，取得最大的室內凈高。中部連廊部分采用懸掛技術，掛于大梁下，兩端搭載剪力墻上（厚600）。
3.2.4主要經濟技術指標
用地面積：14500平方米
總建筑面積：8390平方米
展覽區面積：3140平方米
研究辦公面積：680平方米
遺址大廳面積：4390平方米
綠化率：53%
容積率：0.58
參考文獻
1、劉海旺“河南內黃縣三楊莊漢代庭院遺址”，《考古》，2004年第七期
2、劉海旺“河南內黃三楊莊發掘多處西漢庭院民居”，《中國文物報》，2006年1月13日
3、河南省文物局，“專家暢談河南內黃三楊莊漢代農田和庭院建筑遺址”，《中國文物報》2006年2月17日
(本文來源：陜西省土木建筑學會 文徑網絡：文徑 尹維維 編輯 劉真 審核)
