襄樊市引丹大渠生態紀念館

（西安建筑科技大學 建筑學專業 陳斯亮畢業設計 2011年）

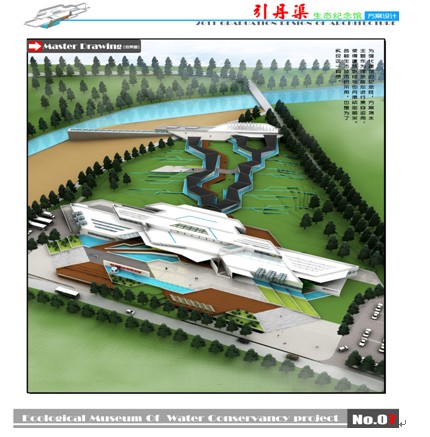

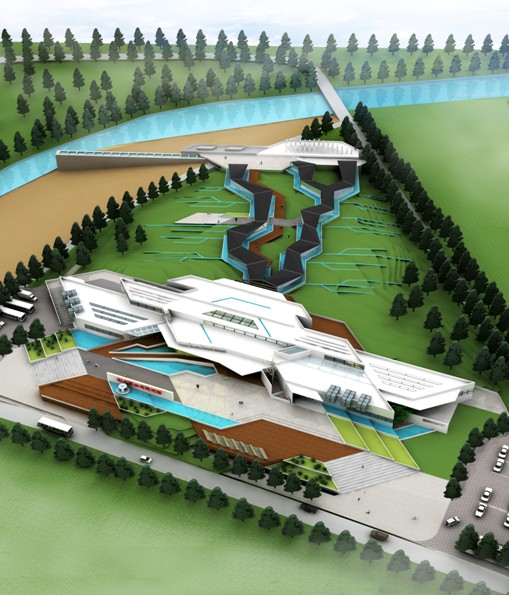

襄樊市引丹大渠生態紀念館設計效果圖

二十世紀六十年代，湖北省襄樊市動員干部、民工和技術人員，組成數萬人的勞動大軍，連續奮戰了五個冬春，遇山鑿洞，遇溝建橋，修筑了一條長達68公里氣勢宏偉的水利工程——“引丹大渠”。這條大渠多年來在解決襄樊市所轄襄陽區、老河口市、樊城區工農業生產和人民生活用水方面一直起著舉足輕重的作用。

引丹大渠是一項援引丹江口水庫水源，灌溉滋養老河口市等三市區萬畝良田的大型水利灌溉工程。灌區總長達1236.4公里，各類建筑物5689處，控制灌溉面積14萬平方公里。現在，它已發展成為確保襄樊農業大市地位的支柱農業灌區之一，被譽為襄樊市的“紅旗渠”。

為了紀念襄樊人民修建“引丹大渠”這一偉大創舉，記錄引丹大渠在襄樊市經濟發展中的巨大貢獻，彰顯襄樊人民在修建大渠中艱苦卓絕的英雄氣概，同時整合引丹灌區歷史文化資源，鑄造精神文明建設和革命光榮傳統教育基地，經報請襄樊市政府批準，引丹工程管理局決定將修建一座引丹大渠紀念館，建設地點選在老河口市郝崗村。

1.1基地背景分析

本案基地位于湖北襄樊市郝崗地區。襄樊市地處湖北省西北部，居漢水中游，秦嶺大巴山余脈。被漢水分為南北兩城，南為襄城，北為樊城。襄樊交通發達，自古即為交通要塞。素有“南襄隘道”、“南船北馬”、“四省通衢”之稱。歷為南北通商和文化交流的通道。

襄樊市1987年被國務院公布為全國歷史文化名城。市域內現已查明各時期的文化遺址200多處，有些文物古跡堪稱世界之最。1990年至1992年在棗陽市雕龍碑發掘一處新石器時代原始氏族公社聚落遺址，距今約6000年，內涵豐富，獨具特色，屬一種新的文化類型。秦漢以前，襄樊市為艱、盧、鄀、羅、鄢、谷、厲、隨、唐等諸侯國之城，隨后為楚境，秦漢以后又是三國文化的中心區域和歷朝歷代的重鎮。

襄樊屬亞熱帶季風氣候，年均氣溫15—16o C，年降水量1000毫米左右，是比較典型的干旱地區，農作物連年歉收，于是在20世紀六七十年代，便開始了著名的，也是襄樊市歷史上最大的引水灌溉工程——【引丹灌渠】。

作為襄樊引丹工程取水口的清泉溝隧洞，位于丹江口水庫左岸庫壁朱連山下，與南水北調引漢總干渠的引水渠相連。據悉，南水北調中線工程實施后，丹江口水庫大壩加高，清泉溝隧洞的過水量將增加到100立方米／秒，超過了目前80立方米／秒的最大過水能力，如果不對原隧洞進行襯砌，洞壁勢必承受不了巨大的水壓，不僅不能很好地發揮引丹效益，甚至?xí)��?bào)廢。就在當年修渠的時候，在清泉溝隧洞的施工過程中，由于突降暴雨，洪水倒灌進隧洞中，造成了63位勞動人民不幸犧牲。渠修好后徹底改變了襄樊市的干旱面貌，人民生活越來越好。俗話說，“吃水不忘挖井人”，于是政府和當年的幸存者共同投資興建引丹渠紀念館，紀念修渠的那段歷史和時代背景，以及不幸罹難的63位勞動人民。

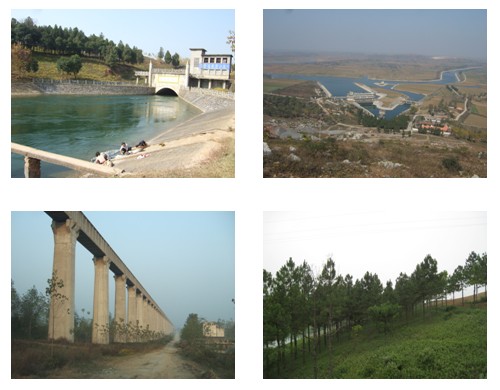

2.2基地現狀

基地位于項目用地位于襄樊市的郊區地帶，用地分布在引丹渠邊的一片緩坡上。用地較為平坦，西側有一道路，四周均為自然風景，環境優美、風景秀麗，地理位置雖較為偏僻，但作為紀念性建筑是一個很好的場所。紀念館分為展覽空間、辦公空間及餐飲空間。

2.3方案前期構思

主要從以下三方面進行考慮:

1.為了緬懷引丹渠這項偉大的水利工程,首先提取被紀念的主題——水作為設計的思想核心,圍繞其進行方案的生成.

2.場地本身為坡地,為了契合基地的山勢,并與偉大的引丹水利工程相呼應,建筑造型設計應表現出較強的動勢和震撼力.

3.引丹大渠自基地南側流過,因此利用場地與河流的關系,對引丹渠進行直接的緬懷和生態體驗.

2.4設計理念

運用”本體紀念”的思想,將造福一方的”生命之水”作為主題融入到方案之中,采用生態技術來加強建筑對水的利用,將形式內容和主題完美統一.體現了改造利用自然但同時尊重崇敬自然的思想.

設計理念具體表達主要有以下三點:

1.建筑的外觀造型取自堤壩與河流的意象,并反復運用折線的母題來強化整體效果.

2.建筑內部設計一條由高向低蜿蜒流淌的水渠,作為主要紀念物.

3.基地靠近河流處設計紀念平臺和親水體驗區,直接緬懷引丹大渠.

2.5生態策略構思

1.確定建筑以水作為紀念核心,圍繞其運用生態技術,同時實現技術本身的紀念性.

2.分析當?shù)貧夂颦h(huán)境,選擇采用后能顯著改善人體舒適度的一些生態技術.

3.將這些生態技術與水的利用緊密聯系,讓建筑通過引入水能更好地發揮這些生態技術.

2.6整體設計思路：

2.6.1結合地形

周圍是緩坡綠地，基地北側為引丹渠，是此次紀念館建筑設計的主題。

優勢：基地雖有一定坡度，但由于用地開闊而顯得較為平緩，且基地環境良好，建筑可以結合考慮引丹渠的水景；且建筑面積和用地面積比例懸殊，決定了建筑的層數限制在一到二層，建筑可以注重結合環境做出紀念性建筑所需要的氛圍。

劣勢：基地略不規則，尤其西側沿道路邊切角很大，破壞了基地的規整性。且層數的限制對某一些造型的傾向設計成為空想；方案的場地很大,如何很好的利用場地,使得原本只有5000平方米建筑面積要求的方案平面功能上更豐富,與場地關系更協調,使其中重點。

2.6.2清晰明確的交通流線

室內參觀流線、屋頂參觀流線、辦公流線、就餐流線、后勤互不干擾，各自保持獨立完整,但又不失聯系。有很好導向性，又不乏豐富的選擇性。

五個展廳：中央主題展廳、水利模型陳列展廳、引丹工程實物展廳、多媒體播放展廳和照片圖片展廳。與屋頂參觀流線有機結合，相互貫通，最終將游客引導至引丹水渠旁，極力營造紀念館應有的靜穆氛圍，給參觀者不管在視覺上還是心理上都有深刻的印象。

2.6.4強烈的體量感通向引丹渠

運用具有引導性的建筑空間語匯，引導參觀者完成參觀過程，尤其是通過長長的蛇形照片展廊向引丹渠延伸和沖擊的態勢，使建筑富有動感，為參觀者創造了良好的導向性和視覺震撼。

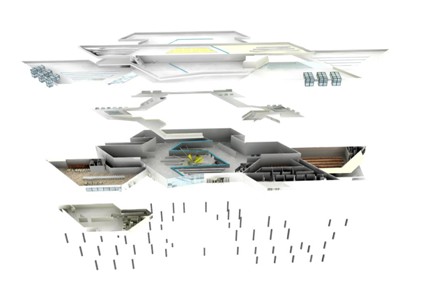

2.7 平面布局處理

（一）展覽參觀部分

在建筑核心位置設置主展廳，并與外廊巧妙結合，安排主題展廳、實物展廳、模型展廳和多媒體展廳于此。其中，一層為大通高主題展廳，通過巨大的結構裝飾柱將視覺中心集中到中庭。并通過環繞裝飾柱的水渠將室內空間進行巧妙劃分，并同時引導了流線。附屬為多媒體展廳，設立直接對外出入口。展覽大廳二層為環繞式實物展示廊，游客可以站在其上的平臺上感受大廳中部水景觀的強烈紀念性。

（二）餐廳部分

1、前廳區

入口區，餐廳收銀的區域，與送餐樓梯相結合。

2、就餐區

一層為中式餐廳，臨河有良好的景觀視野，外平臺還有戶外咖啡小座，創造獨特的就餐環境。

3、廚房區

在餐廳地下一層建成廚房，與室外停車場相結合，形成方便但不交叉的運餐流線。

（三）行政后勤部分

紀念館東北側為辦公行政區，與主展廳相連接。有一個附屬的陽光間，冬季時可供采暖，夏季時可用以通風。

（四）觀景平臺部分

主展館后部為照片展覽的景觀通廊，造型為蜿蜒曲折的蛇形，連接主展館和水渠旁的引水渡槽，可供人們參觀游覽，具有強烈的視覺沖擊力。

2.8設計亮點

1.把河流堤壩的形象賦予建筑,能明確地體現出紀念館的獨特性.造型大氣宏偉,能給參觀者留下深刻印象.

2.把水作為紀念物引入建筑,理念新穎,使建筑具有活力和直接的紀念性。

3.通過場地設計,讓參觀者沿著山勢下至河畔,親近并感受引丹渠這項偉大的水利工程，有著對自然的尊重性和體驗性。

2.9與周邊環境的協調

周邊創造適宜的生態環境，對紀念館是非常重要的。紀念館最好可以營造一個園林化的生態系統，使它不僅是一種人們應該去的文化場所，而且同時變成一個人們?cè)敢馊サ膱?chǎng)所。強調紀念館在建設生態環境方面的協調，一是不能單純?yōu)榫G化而綠化，而應該配合紀念館主題和展出的內容，創造出一個特有的環境氣氛。

本方案主體建筑矗立在山坡頂部，附屬蛇形展廊沿山勢蜿蜒至山下，通過渡槽架設在河流旁，與整體地形混然天成，給人以強烈的沖擊感。并通過展廊的外側設置景觀水渠，在展廊的內側布置活動平臺，將實用性與美觀性結合在一起。

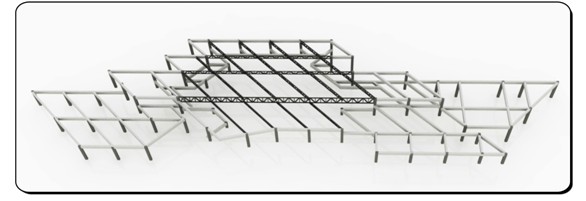

2.10結構選型分析

方案要求中庭空間為紀念性大空間，模型實物展示空間為規則空間，所以展廳采用主體斜向框架結構，局部設置大跨桁架的結構體系，是較經濟合理的。

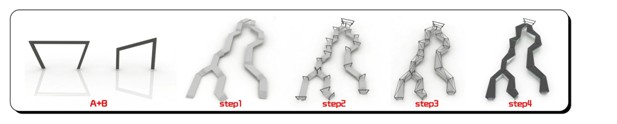

廊道生成過程： 1.依地形設計折線形道路 2.采用出挑鋼架和斜梁鋼架交替放置在每個道路節點 3.用鋼梁連接每個鋼架 4.在其頂部附太陽能板，側向以格柵玻璃進行裝飾性圍合。A+B：（4M高6M寬 出挑1.5M 鋼架）+（3M至4.5M高 6M寬 斜梁鋼架）

2.11經濟技術指標：

基地面積：31000 平方米

建筑面積：5250 平方米

容積率：0.17

綠地率：77%

中央主展廳面積：2250 平方米

二層展廳面積：510 平方米

觀演廳面積：600 平方米

辦公總面積：860 平方米

餐廳總面積：1030平方米

蛇形展廊面積：1080 平方米

3、總結

在此次畢業設計的整個過中，本人通過對紀念館、博物館建筑的實地調研和分析，通過查閱、學習國內外優秀的同類相關建筑作品，學到了很多以前不曾掌握的有用知識，在理論和實踐方面受益匪淺。同時了解到了國內外部分紀念館的建筑設計風格，拓寬了自己完成方案設計的構思。畢業設計是學校對每位學生這五年來學習建筑學專業的最全面考核，也是學生利用所學知識交出展示自己最具想象力和創造力的綜合答卷。本人在指導教師的悉心幫助和自己的努力下，經過深入研究、大膽創新、反復修改，終于完成了畢業方案設計工作。總體上自己感到還是比較滿意的，由于缺乏實際經驗，還存在許多不足之處和不夠合理的地方，在今后的學習和工作中有待進一步加強和提高自己的專業知識和設計能力。請各位老師多多提出寶貴意見！

主要參考文獻：

[1] 彭一剛.《建筑空間組合論》：中國建筑工業出版社，1998.（第二版）

[2]《建筑設計資料集》：中國建筑工業出版社（第二版）

[3] 痕 南京大屠殺紀念館擴建設計 .時代建筑.2007-4
