超高層建筑外墻外保溫層及其制作方法

來克明  李爾青

(第四軍醫大學  710032  西安)

1、技術領域

    本技術屬于一般建筑物構造，墻、屋頂、頂棚、建筑物的隔熱或其它防護技術領域，具體涉及到專門用于保溫隔熱或其它防護。

2、背景技術

    建筑節能的一個重要方面，就是改造傳統建筑外圍護結構，提高其保溫性能，是降低采暖居住建筑采暖能耗的主要措施之一。為使建筑外墻體保溫性能有較大的改善，通常采用由結構材料與高效保溫材料組合而成的復合外墻體。復合外墻體的結構形式有三種，即內保溫層、中間夾心保溫層和外保溫層結構。目前，我國通常用的建筑保溫結構形式為內保溫層和中間夾心保溫層。與內保溫層和中間夾心保溫層相比，外保溫層有較多的優點。

    建筑外保溫是把保溫隔熱層設置在結構材料層的室外一側，這樣可較大地減少室外熱作用對結構材料的影響，使結構材料受溫差產生的變形較小，有效地避免了熱應力的損害。建筑外保溫層對建筑的柱、梁、外墻角和肋角等許多部位的保溫處理比較容易，可以最大限度地減少熱橋。建筑外保溫層是把熱容量大的重質保溫材料設置在室外一側，當冬季房間間歇供暖時，可保證圍護結構內表面溫度不致下降過快，室內氣溫不致波動太大，從而提高了房間的熱穩定性。由于建筑外保溫層是將保溫隔熱材料設置在室外一側，在夏季又能對內側的重質結構材料層起到很好的隔熱作用，使外墻的內表面溫度不致升高過大，從而改善房間夏季熱舒適，降低空調能耗。

    目前國外的建筑外保溫層，采用懸臂錨固裝置外墻外保溫結構，其結構是把懸臂錨具預先安裝在墻孔中，這種錨具可承約35kg的垂直負荷和60kg以 內的水平負荷，裝上保溫板用墊圈定位和固定，然后安裝50mmX50mm孔的焊接網，用定位銷固定，在網的外側噴射水泥砂漿層或石灰層。這種錨具可安裝礦棉保溫板、以及泡沫聚苯乙烯保溫板，可承受這種保溫層及飾面層的重量以及風力荷載。其主要缺點是分層卸荷問題沒有解決，其高度不能向高發展，一旦保溫層的自重超過錨的應力時，將產生應力變形，使保溫層松動甚至導致危險。

    建筑外保溫層，國外還有一種混凝土保溫砌塊結構，該結構是在壓制混凝土砌塊層中間設置有保溫層材料，保溫材料的輪廓形狀可以保證與混凝土層的可靠聯接。這種保溫砌塊是一種夾層的三層制品，即外層、保溫層和可承重的里層，保溫層為聚苯乙烯材料，其主要缺點是里層較厚，具有工藝孑L或簡化孔，墻體強度不夠。適用于平房或低層建筑。

    目前國內建筑外墻外保溫層的主要結構采用膨脹螺連接及螺桿連接、斜插鋼絲安裝聚苯乙烯保溫板、鍍鋅鐵絲網抹灰。與采用錨固定聯接結構和膨脹螺桿聯接結構相同。從理論上講可承受垂直與水平的剪切應力，實際上因分層卸荷問題沒有解決，其高度不能向高發展。任何鋼性材料都有應力變形限值和撓

度，當保溫層的自重產生的垂直負荷超過了材料應力變形限值時，就會產生應力變形，使保溫層松動，甚至導致危險。鍍鋅鐵絲網制品以及鍍鋅鐵絲與墻體聯接，抗拔力差，價格昂貴；接搓處易裂縫，漏水，凍融脫落；保護層用聚合物砂漿厚度比較薄，防火性能差，飾面只能刷涂料。還有現澆一體式，即外保溫與結構墻體一起澆注，這樣由振搗混凝土引起的側壓力和動力壓力易破壞保溫板，影響效果。

3、技術內容

    本技術所要解決的一個技術問題是提供一種強度高、抗裂性好、生產成本低、安全可靠、節能效果好、房間內熱穩定性好的超高層建筑外墻外保溫層制作方法。

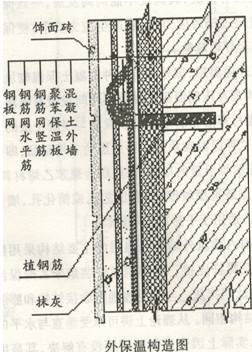

    解決上述超高層建筑外墻外保溫層技術問題所采用的技術方案包括：設置在混凝土外墻上的植鋼筋；設置在外墻表面上以及植鋼筋上的保溫板；設置在保溫板外植鋼筋上將外墻外保溫層的重力傳遞給植鋼筋的鋼筋網；設置在鋼筋網外植鋼筋上用于抗裂變形以及抗裂變形的鋼板網；設置在鋼筋網和鋼板網內以及鋼板網外的混凝土層；它還包括設置在混凝土層外的飾面層(見圖)

    本技術設置在混凝土外墻上的一根植鋼筋與相鄰一根鋼筋的距離為350mm～450mm、且均勻分布，在混凝土外墻上陰陽角部位的植鋼筋距邊口為60mm，在混凝土外墻上窗洞四邊部位的植鋼筋距窗洞四邊為60 mm。本技術的鋼筋網的網眼為正方形。本技術的鋼板網的網眼為菱形。

    本技術的鋼筋網的網眼是邊長為l50mm～250mm正方形。

    本技術的鋼板網的網眼是邊長為20mm~30mm咖的菱形。

    本技術的保溫板為聚苯乙烯保溫板。

    本技術的飾面層為飾面磚或涂料層。

    解決上述超高層建筑外墻外保溫層的制作方法技術問題所采用的技術方案包括如下步驟：

    (1)在混凝土外墻面上畫插入植鋼筋的位置孔線。

    在混凝土外墻面上按設計插入植鋼筋的位置的部位，畫孔線。

    (2)插入植鋼筋

    在混凝土外墻面上在畫好的孑L線上打孔，孔深70~100mm，孔徑l2mm，用壓縮空氣吹或用高壓水槍將孔內灰渣吹洗干凈，向孔內注射結構混凝土粘接料漿，插入植鋼筋，植鋼筋深度不小于70mm。

    (3)安裝保溫板

    已插入的植鋼筋達到抗拔強度后，在植鋼筋  以及外墻面上掛貼保溫板。

    (4)綁扎鋼筋網

    按設計規格綁扎鋼筋網，上下拉直后與混凝  土外墻予埋鐵件焊接，并將鋼筋網固定在植鋼筋上，鋼筋網固定后將植鋼筋回彎，回彎角度大于95。鋼筋  網的豎向筋接頭焊接并與植鋼筋和予埋鐵件焊接。

    (5)綁扎鋼板網

    在鋼筋上按設計規格用鐵絲綁扎鋼板網。

    (6)混凝土層制作

    在保溫板表面刷一道界面劑膠漿，配制混凝  土砂漿，在鋼筋網內以及鋼板網內填充混凝土砂漿，并在鋼板網外表面上三遍抹混凝土砂漿，最后一遍表面刮平，澆水養護不少于7天。

    (7)外裝飾面層

    在混凝土層上涂刷涂料或用灰漿粘貼飾面磚。

    (8)檢驗

    按施工質量檢驗標準進行檢驗，合格后驗收。

4、應用實例

    本技術外墻保溫層及其制作方法已在新建的西京醫院兩棟超高層節能住宅樓(312戶)建筑中得到應用，經過西安建筑科技大學建筑技術科學研究所進行現場建筑節能測試評價(建筑物耗熱量指標見下表)和一年冬夏兩季住戶使用后評價，表明這兩棟超高層節能住宅樓的節能效果明顯，建筑室內熱舒適程度高，節能指標達到了建筑節能65％，同時在總后某部三棟住宅樓、空軍某部辦公、宿舍樓、第四軍醫大學高層軍職樓進行應用，計l2萬平方米，效果明顯，受到好評。

建筑物耗熱量指標見表

5、結論

    本超高層建筑外墻外保溫層及其制作方法的技術具有設計合理、強度高、抗裂性高、生產成本低、安全可靠、節能效果好、增加了建筑使用面積、提高了房間內的熱穩定性、各層之間的粘接力強、保溫板的性能穩定、各層之間的尺寸穩定、各層彈性模量相匹配、耐濕性或防水性好等優點，其制作方法簡單易行、施工方便、制作速度快，可在高層建筑中推廣使用，還可在其它民用建筑、公共建筑和工業建筑中推廣使用。

(本文來源：陜西省土木建筑學會  文徑網絡：文徑 尹維維 編輯  劉真 審核)
