摘要：就給排水設計問題，結合對設計標準、規范的理解，從屋面水箱的設置高度、地漏的設置安裝、常高壓消防給水系統中消防箱報警器設置、空調冷凝水排放、節水型大便器的選擇及埋地管的敷設等方面，就給排水設計容易忽視的問題進行了探討，提出了一些具體的解決措施。...

建筑給排水設計不可忽視的幾個問題

張曉玉  靳宜鳳  丁  進

(陜西省現代建筑設計研究院710048  西安)

1、屋面水箱的設置高度問題

    在住宅給排水設計中，根據各種條件的需要，有時需要在屋面設置生活水箱。水箱設置高度應能滿足頂層衛生潔具的最小水壓要求。2001版<建筑給排水設計規范>相對于98版的<建筑給排水設計規范>在衛生潔具的最小水壓要求方面有局部的調整。比如，淋浴器的最小水壓由原來的0.02-0.04MPA調整為0.05-O.10MPA；浴缸的最小水壓又原0.O2-0.04MPA調整為0.O5-0.07MPA．屋面水箱的設置高度理論上計算如下：

    Hmin=H0+bd+hg

    其中：Hmin——水箱出水口距頂層衛生潔具出流口的垂直高度(MPa)

    H。——衛生潔具所需的最小水壓(0.05-0.10MPal

    hd——分戶水表的水頭損失

    he——管道到最不利用水點的沿程和局部阻力水頭損失

    一般情況下，水箱設置高度應大于Hmin，這樣才能保證頂層住戶衛生潔具的正常使用，尤其保證燃氣熱水器的正常點火和使用。如果水箱設置高度無法滿足大于Hmin的條件；則應該在水箱出水口上加裝管道泵及小氣壓罐，以滿足頂層住戶正常生活要求。

2、地漏的設置問題

    2.1廚房地漏的位置設置問題

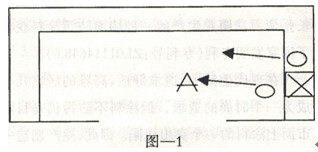

    在廚房給排水設計中，地漏的位置設置問題應引起設計人員的重視。現代家庭的廚房一般都布置操作臺，操作臺的寬度一般在60CM左右，在操作臺下一般布置有各種各樣的櫥柜，以達到綜合利用和美觀衛生的效果，這就要求設計人員要充分考慮住戶的上述要求，在布置廚房地漏時，避免地漏被包入櫥柜之中，筆者經設計實踐，一般在圖-1的點A位置布置地漏，有效地解決了以上問題。

    2.2地漏與存水彎的配合問題

    現行規范上沒有規定排水地漏一定要設存水彎，故此設計人員通常在排水地漏設計時忽略安裝存水彎，這種設計雖然符合現行規范，但會對用戶的使用效果產生不良影響。筆者認為：凡是室內接有污水的排水系統的地漏，均應再配套安裝P型存水彎，水封深度要保證在60mm-80mm之間，或者增加一節短管來加大水深，以便有效地防止污水臭氣外溢。

3、常高壓消防給水系統中消防箱報警器設置問題

    消防給水系統分常高壓消防給水系統和臨時高壓消防給水系統兩種供水方式。在臨時高壓消防給水系統中，在消防箱內設置消防水泵啟動按扭，按扭同時起著向消防中心報警的作用；而在常高壓消防給水系統中，由于不需要設置消防水泵，在工程設計時，往往不再將消防水泵啟動按扭與消防中心連。一旦發生火災，就沒有防水泵啟動按扭的報警提示。故此，在常高壓消防給水系統的工程設計上，建議繼續在消防箱內設置消防報警按扭，或者另外設置蜂鳴器。

4、節水型大便器的選擇問題

    在我國城市家庭用水中，坐便器沖洗水量一般占到總用水量的30％-40％。目前市場上老式坐便器的水箱容積為9L，而節水型坐便器的水箱容積為6L，也就是說，每沖一次水，節水型坐便器可以節水3L。一個城市家庭按3口人計算，每人每天使用大便器按4次計算，如果使用節水型坐便器，每天可以節水36L，每年可節水l2960L，即l3T水。因此，作為給排水設計人員，應禁止9L水箱坐便器的使用，推廣節水型坐便器的使用，尤其是推廣高低位水箱坐便器的使用(小便后用3L低水位沖洗，大便后用6L高水位沖洗)。

5、空調冷凝水排放問題

    近幾年，空調逐漸進入千家萬戶，空調冷凝水無組織排放污染建筑物外墻，已是影響生活區美觀的一個重要問題。建筑給排水設計時，應考慮空調冷凝水的有組織排放。具體做法：可在預留的空調外機固定位置旁邊設集中下水排水管，排水立管一般選用規格為DN50的Pvc—u管，在空調外機擱板的一側統一預留規格為50X32三通，以便于空調機排水軟管直接接入。

6、埋地暗敷管的敷設

    近年來，隨著人們對生活私密性要求的越來越高，住宅一戶一水表的設計已成為潮流。

    其中水表設置在同層公共空間，接水表后，各戶給水管沿地面墊層敷設至各戶用水點的方法非常普遍。埋地給水管應注意管材的選擇及管道的敷設兩方面。埋地給水管埋地管材通常采用的管材有：交聯鋁塑復合(XPAP)管，交聯聚乙烯(PEX)管，共聚聚丙烯(PP—R)管，聚丁烯(PB)管。其中PE及PEX管，因管壁較薄，考慮到管材生產和施工過程中可能產生的缺陷，埋地管采用的壁厚不宜小于2MM。因對防滲漏的嚴格要求，埋地管絕對不允許有接頭(熱熔連接除外)。熱熔連接的管材，熱熔連接處不允許縮小管內徑。穿墻及穿出墊層管需設置大一號套管。

依據標準：

1.國家標準《建筑給排水設計規范))GBJ l5—1998
