陜西土木建筑網首頁 > 學術研究 > 課題研究 > 南京研發(fā)中心大樓地下室混凝土外墻防水的施工

摘要：文章介紹了水泥基滲透結晶型防水材料的基本性能、特點，詳細闡述了該材料在烽火通信南京研發(fā)中心地下室外墻防水中的應用。包括材料的現(xiàn)場配制，施工工法及施工中的注意事項。...

南京研發(fā)中心大樓地下室混凝土外墻防水的施工

李樂波　戴明東

江蘇省建筑科學研究院有限公司江蘇省江南建筑技術發(fā)展總公司，江蘇南京210008

1、工程概況

    烽火通信南京研發(fā)中心工程位于河西新城科技園，其地下室外圍周長約450m，基坑深度約8m，主體高32層。根據工程建設情況。建設方和設計院要求對該地下室進行外墻防水施工。防水材料采用“細揚牌”水泥基滲透結晶型防水材料。其工藝要求為：一布三涂(內含玻纖布)，現(xiàn)將有關施工方法介紹如下。

2、材料的性能和特點

　　2.1防水材料的性能

　　大連“細揚牌”水泥基滲透結晶型防水材料是以硅酸鹽水泥、石英砂等為基材，摻人多種活性化學物質組成的一種新型剛性防水材料。它是一種粉末狀的材料，施工時以適當比例的水與之混合后，以灰漿的形式涂刷在地下室混凝土外墻基層表面。其防水機理是：因水泥基滲透結晶型防水材料中含有多種活性化學物質，它通過以水為載體向混凝土內部滲透反應，并不斷形成不溶于水的結晶體，堵塞混凝土的毛細孔道，增加其致密性，提高其防水性能。這種“滲透結晶”、“堵塞毛細孔道”的化學反應在整個使用過程中持續(xù)進行。由于該種材料中的多種活性化學物質的“滲透結晶”作用。可使混凝土表面或內部出現(xiàn)的微細裂紋自動愈合，從而賦予了混凝土持續(xù)的防水性能。

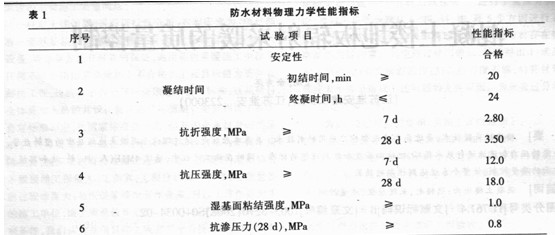

    水泥基滲透結晶型防水材料應符合GBl8445—2001(I型1的規(guī)定要求，其物理力學性能指標如表1。

　　2.2防水材料的特點

    (1)由于水泥基滲透結晶型防水材料中所含的多種活性化學物質遇水發(fā)生反應有親和力，因此特別適合于潮濕的混凝土基面防水施工，只要混凝土表面無明顯積水，即使混凝土100％的含水率也不影響防水施工的效果。

    (2)該防水材料無毒害、無污染，屬綠色建材產品。

    (3)該防水材料在水的作用下，結晶的生成物是沿著水道生成的，這種生成物與混凝土結構是同齡的，因此水泥基滲透結晶型防水材料的防水效果是永久的，不會因紫外線、臭氧等因素而導致老化。

    (4)該防水材料施工簡便，只要混凝土結構表面無污染、無松動的部分都可以施工。

    (5)該防水材料經充分養(yǎng)護后其有效成分滲透到混凝土內部，幾乎和混凝土同強度。

3、施工前的準備

　　3.1主要機、工具主要有高壓水槍、電動攪拌器、刮板、漆刷、鏟刀、鋼絲刷、鐵抹子、攪拌桶、滾筒刷等。

　　3.2混凝土外墻基層的處理及腳手架搭設

    (1)混凝土基層應堅實平整，不得有松動、起砂、起皮、分層等現(xiàn)象，不得有大于5mm直徑以上的孔洞，對于露  筋、孔洞可采用等強度的水泥砂漿修補抹平。

    (2)混凝土基層表面不得有滲漏和明顯積水，但對基層無干燥程度的要求。



　　(3)混凝土面層上的疙瘩、起皮、分層等應鏟除并清理干凈．并用清水沖洗。

    (4)在地下室混凝土外墻四周搭設雙排鋼管操作架，滿鋪腳手板。

4、主要施工方法

    4.1施工工序

    清理混凝土外墻基層→掛板鋼筋處節(jié)點防水加強層處理(監(jiān)理、總包要求)→大面積涂刷防水材料(一涂)→保養(yǎng)→中間交驗→大面積涂刷防水材料(二涂，同時粘貼玻纖布)→保養(yǎng)→中間交驗→大面積涂刷防水材料(三涂)→保養(yǎng)→最終交驗→待做外墻保護、保溫層。

    4.2防水施工操作工藝

    (1)將水泥基滲透結晶型防水材料加入適量的水并倒入攪拌容器中，用電動攪拌器(轉速為250r/min)攪拌3min一r/min ,確保混合均勻，配好的混合料呈稠漿狀。

    (2)防水加強層的處理

    對地下室混凝土外墻掛板鋼筋處先行涂刷一道防水材料進行加強處理，每個掛板鋼筋節(jié)點處防水施工尺寸范圍為20cm×20cm。

    (3)大面積防水層的涂布施工涂層應涂刷均勻，用硬中刷或滾筒刷沾防水材料的混合料在混凝土的基層上反復用力涂刷，以確保防水材料與基層有充分結合。

    (4)第二道防水層的施工應在前一道防水層表面仍是潮濕的、但已經固化時進行施工，如果前一道防水層表面已干燥，應澆水濕潤后方可再行下道工序的施工。

    (5)防水層的保濕養(yǎng)護應在6 h以上，以防止防水涂層產生微細裂紋和脫落。

    (6)地下室外墻底板以及外墻支撐塊防水施工延伸尺寸為50cm。

5、防水層的質量檢查和驗收

　　5.1水泥基滲透結晶型防水材料涂層每道施工完畢后，都應進行防水層的外觀檢查，防水涂層應厚度均勻，不得有漏涂和漏底，每道防水工序施工完后都需辦理隱蔽工程檢查與驗收記錄。

　　5.2水泥基滲透結晶型防水材料涂層經6 h以上保養(yǎng)后，經過檢查確認防水涂層無開裂、無脫層、無剝落、有一定的強度后方可進行下道工序的施工。

　　5.3在水泥基滲透結晶型防水材料涂層未達到一定強度前．要避免砸碰、硬物刮劃、撞擊等現(xiàn)象，如果發(fā)生應及時進行修補。并在養(yǎng)護過程中進行重點養(yǎng)護。

　　5.4該地下室外墻防水工程質量驗收參照《地下工程防水技術規(guī)范》(GB50108—2001)、《地下防水工程質量驗收規(guī)范}(GB50208-2002)等標準。

6、結語

　　6.1烽火通信南京研發(fā)中心大樓地下室混凝土外墻防水，采用大連“細揚”牌滲透結晶型防水材料施工已3個多月，至今未出現(xiàn)滲漏情況，證明該材料能滿足地下室混凝土外墻防水的要求。

　　6.2在該項目的防水施工中，防水涂料的配制以及施工涂刷的均勻、厚薄，均對防水層的效果產生直接影響，否則容易產生開裂、翹曲以及白斑等現(xiàn)象，甚至產生滲漏水。

　　6.3水泥基滲透結晶型防水材料在施工過程及施工完畢后．應特別注意對防水層的養(yǎng)護，否則不能發(fā)揮其“滲透”、“結晶”的作用。

參考文獻

[1]建筑材料標準匯編一建筑防水材料is]．中國標準出版社．2003．

[21沈春林，詹福民．防水工程實例手冊[M]．中國建筑工業(yè)出版社．2000．

[3]中國建筑標準設計研究院．地下建筑防水構造[s]．02J301．

(本文來源：陜西省土木建筑學會  文徑網絡：溫紅娟  劉紅娟  尹維維 編輯 文徑 審核)

上一篇： 鋼拱架柔性支撐穩(wěn)定性預測判別方法探討

下一篇： 不同受火方式下混凝土柱耐火性能的試驗研究
