西北貧困農村地區生土村民活動中心設計

陳崢能 韓青松   西安建筑科技大學

一、概述

    什么是生土建筑，生土建筑是一個現代術語，泛指世界各地由未經過培燒，而僅僅經過簡單加工的原狀土質材料建造的建筑， 包括土坯建筑、土窯洞建筑、夯土墻建筑等。從現代有機建筑的視角來看，生土建筑是地地道道的生態建筑。生土建筑的成本較低，它所使用的材料不僅有其獨特的性能， 而且可謂取之不盡。建筑作為適應氣候的容器，以土坯為例，其結構和性能非常適宜作為沙漠邊緣干燥地區的建筑材料，材料經過性能改造后抗壓強度可達良好， 可用于建造多層房屋， 從熱穩定性情況來看， 生土材料具有較大的蓄熱性，傳熱系數可保證房屋冬暖夏涼. 此外， 生土材料具有吸放濕的作用，可調節室內濕度，增加居住者的舒適性. 不僅施工技術靈活(手工、機械均可) ，而且具有可再生性的特點(拆除后回收可作為農田土使用)。

    作為最原始便捷的建筑材料， 它取于自然，融于自然，節約能源，不會對環境造成污染和破壞，并且冬暖夏涼，居住舒適生土建筑是人類最早的建筑方式之一，具備親近自然、施工簡單、節省能源造價低廉、冬暖夏涼、健康舒適等適應干早半干早區生態環境的諸多特點和優勢。傳統夯土建筑在我國農村地區的應用歷史悠久，且分布廣泛。

    在甘肅省會寧縣一帶，以土筑建筑作民居的現象尤為普遍。土筑民居具有造價低廉、建造簡易、節能環保、冬暖夏涼、就地取材等優點，比較適合于當地的自然環境、資源及經濟發展現狀。為了進一步了解當地土筑民居及使用的詳細情況，并在此基礎上設計適合當地的生態農宅，我們進行多方面多渠道的實習調研。下面從背景研究、基地研究、項目策劃和實例研究四個方面進行探討論述，致力于尋找最適合黃土高原地區的生態農宅。

    由于生土材料的抗彎、抗剪、抗折強度很低,致使生土建筑在抗震能力方面存在著先天性不足。我國又是一個地震多發國家,絕大部分地區地震活動還相當強烈。歷次地震后的宏觀調查表明,生土建筑震害普遍十分嚴重, 但也有一些生土建筑經歷了幾百年的風雨侵蝕和地震搖撼,依然完好無損。這就說明,生土結構只要設計合理,構造措施得當,也能滿足抗震要求。

    在人們普遍關注生態危機、能源危機、環境污染的今天,特別是我國西北地區,由于歷史上的種種原因致使該地區經濟落后,森林資源缺乏,生態環境脆弱,水土流失嚴重,大部分地區被缺水所困擾。我們從人居環境可持續發展的觀念,及生態文明的社會層面上,重新審視“生土”這一古老的建筑材料時,就清醒地認識到“生土”是西北地區最有發展前景的綠色建筑材料。

    1.生土建筑歷史

    生土建筑發源于中國的中西部地區,該地區干燥少雨,豐富的黃土層成為華夏文明初期的天然建筑材料。生土建筑結構體系大概經歷了掩土結構體系(穴居、窯洞)、夯土結構體系及土坯結構體系三個階段。 早在石器時代,原始人就建造了各種生土建筑,距今7 000年前的磁山文化、裴李崗文化、大地灣文化時期,已有圓形、方形的半地穴式房址。大約4000年前人類初步掌握的夯土技術,最具有特征的便是夯土建造的村社與城墻。土坯結構的出現,使生土建筑在保留人類與自然依戀關系與形式美感方面均達到很高的水準。

    我們今天能夠看到的生土建筑有形史料,大都保留在黃土高原西北方向的地域。隨著時代的進步,社會經濟的發展,廣大農村建房已逐步用黏土磚代替土坯、土夯墻體,使這一古老的建筑材料走向消亡。然而,隨著生態文明時代的到來,這個曾經被工業文明遺忘的人類瑰寶又一次引起有識之士關注。

    中國黃土高原64萬平方公里范圍內的鄉村居民，大多仍然居住在窯洞及其他生土建筑中。由于地理條件、生活方式、歷史傳統、民族習俗的不同，各地區的生土建筑在施工技術和建筑風格上也各有特點，這已經成為各國建筑文化的組成部分。而福建省永定地區的多層土樓，堪稱世界建筑的一個奇跡。

    1.1生土建筑分類

    生土建筑按材料、結構和建造工藝區分，有黃土窯洞、土坯窯洞、土坯建筑、夯土墻或草泥垛墻建筑和各種“掩土建筑“，以及夯土的大體積構筑物。按營建方式和使用功能區分，則有窯洞民居、其他生土建筑民居和以生土材料建造的公用建筑(如城垣、糧倉、堤壩等)。

    2.會寧縣地區的現狀與技術定位

    2.1概況

    項目區位：甘肅

    地理區位：中國的黃土高原

    地理氣候：世界上最大面積的黃土沉積地區，干旱寒冷

    環境條件：環境惡化

    經濟水平：經濟水平低

    資源條件：“黃土”是當地生活與建造的唯一資源

    2. 2 現狀

    由于當地傳統建造技術方面的限制，生土房屋已經無法滿足村民不同的生活需求。

    缺少技術及資金方面的支持， 在修建新房時，因為資金不足，村民只注重墻面的裝飾，這就導致了新建的房屋往往抗震性和舒適性差。

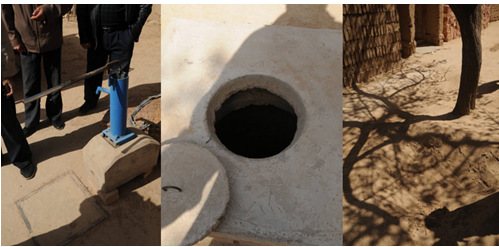

    用水資源有限，所有用水來自雨水收集

    現狀結論：經濟水平低:建造花費和支付能力

    常規建筑材料不足

    環境惡化：建造的可持續性

    文化程度低：建造方面觀念松散

    環境惡劣：能源消耗和居住環境

    危險及有害的生活狀況

    2. 3 西北地區生態建筑設計策略和原則

    設計策略：應對西北貧困地區的現狀：文化程度低，經濟條件差，生態環境惡劣，生土資源豐富的現狀，針對性的設計策略：

    以高科學低技術的手段進行當地的傳統技術革新

    基于以上策略，建筑設計基本原則如下：

    廉價節約

    簡單易行

    生態環保

    就地取材

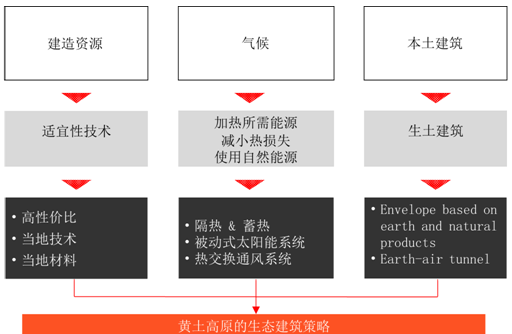

    基于以上原則，黃土高原地區生態夯土建筑設計規律如下：

    夯土建筑設計基本框架梳理

    2.4會寧縣馬岔村概況

    地理環境

    區位

    丁家溝鄉地處會寧縣西南邊緣，位于東經104度31分至105度34分，北緯35度26分至36度33分之間。北與會師鎮接壤，南與通渭縣華家嶺鄉、安定區寧遠鄉毗鄰，西同安定區石泉鄉相連，東與中川鄉交界。東西寬10公里，南北長20公里，總面積164平方公里。

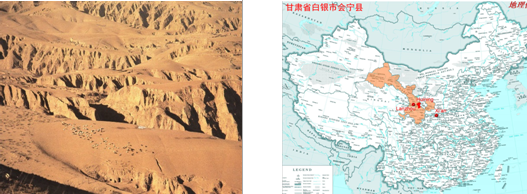

圖1 會寧縣地圖

    全鄉轄南門川、郝家川、窯溝、金灘、梁莊、荔家峽、慢灣、沈家洼、馬家岔、線家川等十個村88個村民小組。

    而我們所調研的地方正是在丁家溝鄉馬家岔村的閻山社。

    地形

    該地區大致由南向北傾斜，屬黃土高原溝壑區，為南北走向的梁狀黃土丘陵地貌。海拔在1800~2000之間，均屬華嶺山麓。南部原西蘭公路沿四村山巒重疊，地形破碎，溝壑縱橫。中北部六村為黃土溝壑、梁峁。溝谷兩岸鑲著平坦而狹窄的川臺地。85%的耕地分布在黃土梁峁和溝谷。

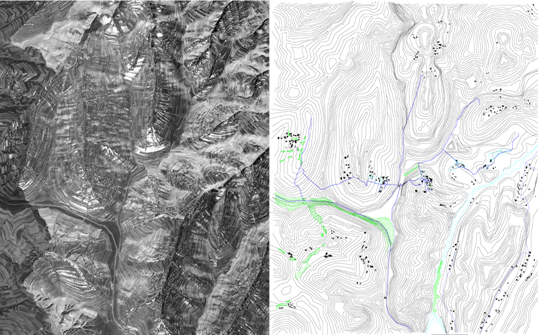

圖2 丘陵地形

    河流

    境內河流屬祖厲河水系。主要河流從東到西有毛牛溝（發源于紅嶺區，向北與大豹子河匯合）、大豹子河（南與龍王峽相通）、甜水岔（南與丁家溝、后澇池相通），苦水岔、喇嘛岔、小豹子河（南與萬家河相通），以上幾河均由南向北流到桃花山南咀村匯合。平常基本干涸，每遇暴雨河水流量既大又渾濁，泥沙含量極大。

    資源

    全鄉耕地99212畝，農業人口平均耕地4.8畝。退耕還林4622畝。

    糧食作物有春小麥、冬小麥、豌豆、扁豆、蠶豆、筱麥、蕎麥、燕麥、谷子、糜子、玉米、洋芋等十多種；油料作物有胡麻、文艾、向日葵、麻子等；飼料有紫花苜蓿、紅豆草、高粱等；藥材有黨參、枸杞、柴胡、冬花、甘草、茵陳、地骨皮等；用材林以旱柳、白楊、山榆、椿樹居多。

    經濟林主要以杏、梨、蘋果、花椒占優勢；灌木有檸條。

    家畜家禽主要有牛、馬、驢、騾、豬、羊、雞、兔子等。除此之外，河沙、石子、石灰巖等資源豐富，特別是石灰巖等礦產資源儲量達100萬噸，發展建筑業有廣闊的前景。

    對外交通

    全鄉對外交通很不便利。從鄉到會寧縣有312國道，而從鄉至各村各社只能靠土路，距離主路較遠的各社交通很不便利。另外村民出行多抄近路，即沿梯田與山坡的小道。

2.5 氣候條件

    屬于大陸性氣候，系中溫帶干旱、半干旱地區。年平均太陽輻射量每平方厘米138千卡，年平均日照約為2520小時，年均氣溫6—7℃，年積溫2200—3200℃，年降雨量420毫米，年平均蒸發量1530毫米，無霜期137—161天。干旱是當地的主要災害，冰雹、霜凍、洪水等對農業生產也有影響。

    2.6人口與家庭結構

    馬岔村有9個村小組，共有484戶，合計2389人，男女比例幾乎1:1。其中勞動力人口有1282人。

而我們所調研的馬岔村閻山社共有38戶，共計192人，男女比例約為1:1，60歲以上老人約占20%，30至60歲占35%，30歲以下人口占45%。其中主干戶有27戶，核心戶有11戶，以主干家庭居多，即一家中多是三代同堂甚至四代同堂。主要姓氏有馬、王、岳、蘇、白、張、李。通過我們的調查發現，閻山社的青壯年勞動力均外出打工，去向不定，有蘭州、北京、上海、隴西、新疆等地。留守老人和婦女全年從事農業勞動，孩童就近上學。

    2.7 生計與經濟狀況、生產方式、生產關系、消費方式

    生計方式

    在走訪的閻山社13戶農家抽樣中，生計方式可以概括分為3類：種植、養殖、外出務工。根據我們對于當地地理氣候因素的考察，現有的地理環境下種植小麥、扁豆、胡麻、玉米等收成不多，利潤也很微薄；而養殖業需要一定經濟基礎和交通條件，大多數農戶難以獨立經營；外出務工收入相對穩定，基本上成為每家的主要經濟來源。

    種植

    在走訪的這些農戶中，主要種植的作物有小麥、小米、扁豆、胡麻、洋芋、玉米。具體種植方式與周期以蘇乾家（閻山社7號）為例，其家共7口人，包括蘇乾及其老婆、蘇乾父母、一個兒子和兩個女兒。蘇乾先前外出在工地務工，受傷后回家休養，已經在家六年。女兒在江蘇打工，從業于一家電子產品加工廠。平均一年掙1萬余元，一年回家一次，每年能回寄家里2000至3000元。家里種植的作物有小麥、扁豆、胡麻、洋芋、玉米。每年一二月份，土地尚未解凍，不能種植；三月份種植扁豆、洋芋和胡麻；四月份種植小米、西葫蘆、玉米；五月份農閑；六月份收扁豆、小麥（上一年的冬小麥）；七八月份收胡麻、西葫蘆，同時耕田為種植小麥做準備；9月份播種冬小麥，收洋芋。基本按此周期農作。女主人9月份有時會去新疆收棉花，可賺1000元。主要的糧食作物小麥（收成好時畝產200斤）、洋芋都是自家食用，胡麻自己榨油，基本上對外銷售的只有扁豆以及七八月份收獲的杏子曬干賣錢。一年需花費化肥1000元。所有的種植作物利潤基本在2000至3000元。

    養殖

    養殖主要出于兩方面的需要，視數量多少而定，一是少量養殖用于耕作和自食，二是大批量養殖作為一種謀生手段。

    一般家庭都是少量養殖，驢一至兩頭，用于耕作；豬一至兩頭，雞十左右，用于逢年過節的自己家消費。

    由于養殖業對家庭經濟能力與風險承受能力要求較高，加之閻山社對外交通條件很差，故幾乎沒有農戶經營養殖。根據考察，社里僅有李家（閻山社15號）一戶經營養殖業。其家有地20余畝，共養殖10頭牛、43只羊和7頭豬。由于市場價格波動，一頭牛的賣價從2000至9000元不定，一頭豬市場好的時候能賣 2000多元，羊毛每只羊一年能產5斤左右，每斤賣價在2元至4元，周期在4至5個月。由于該戶宅基地臨近閻山社對外交通主路，故利于運輸。



    外出務工

    外出務工由于收入高，且穩定，幾乎每家都有人外出務工掙錢。短期臨時工如去外地務農也能在短期內掙不少錢,如有部分村民會在9月去新疆采棉花，每月凈收入為1000元左右，成為一個家庭的主要收入，因為種植、養殖對一般家庭而言只能是自給自足。

    消費

    每戶的消費支出主要為教育、醫療、日常開支和宗教這幾大類。

    就教育方面來說，小學、初中的免學費，高中的學費三年則需要10000元。醫療方面的支出基本很少，許多人由于氣溫變化的原因患上關節炎，但僅僅買些便宜的止痛藥，并不治療。日常開支主要用于購買化肥。宗教方面的支出并不固定，視各家具體情況有所分別。

    2.8當地生土民宅結構類型與建造工藝

    概況

    按村民民宅所使用的材料與結構分類，大致可分為四類，即：窯洞、夯土房、土坯房、土坯和磚混合砌筑的房子、磚房。其中以夯土房、土坯房和土坯和磚混合砌筑房居多。由于傳統的夯筑技術落后，加之經濟條件與交通條件對于材料采用和運輸的制約，現有傳統農宅的穩定程度與抗震強度都不高。

    3.房屋結構類型

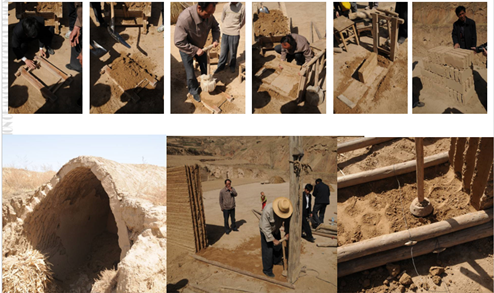

    窯洞

    通過在閻山社以及周邊村社的考察，發現多處荒廢和仍在使用的窯洞。建造方式為直接在高度較大的崖面上開鑿，凈空高度在1500mm至3000mm不等，進深在2000mm至5000mm不等。主要用途為儲存雜物，較大的窯洞也有用于停放車輛（摩托車或三輪機動車），現有窯洞基本在10年前建造，現在已沒有用于居住功能。該種結構方式造價低廉，但對選址有一定要求（主要是高差和土質密實程度以及植被等對于安全因素的考慮）。主要的缺陷在于結構抗震強度很低。

    傳統人工原土夯筑

    農宅的居住用房基本采用人工純土夯筑的結構類型。純土夯筑房抗震強度依然不高，許多房屋內墻面在08年汶川地震時都有開裂。

土坯磚

    土坯磚原料采

    用當地原黃土，農宅的居住用房的另一種較普遍的結構類型。其結構性能與純土夯筑的農宅類似。

磚+土

    這種結構方式的產生根本原因在于村民經濟條件的限制。主要表現形式為正立面用磚砌筑，其余山墻、后墻皆用夯土夯筑或土坯磚。此種結構形式多見于上房，也有新建的廂房和院墻采用。由于前墻磚塊與兩側山墻之間沒有拉結，故結構抗震強度比純土夯筑的房屋更低，具有較大的安全隱患。

磚砌

    整幢房屋都用磚砌筑，結構較純土夯筑穩定，但造價較高，在走訪的住戶中僅見一戶（張文平家閻山社18號）

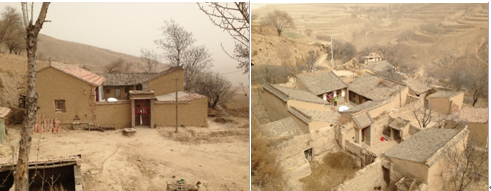

    2.9生活院落

    村民民宅都為院落型，人畜分居，即生活居住空間與生產用房空間分開，具體功能用房分類很細，這也是該社農宅最大的優點。院落中心的場地幾乎都用來集水。從形式特點上最突出的是單坡屋面，推測可以從集水、風俗和土窯洞演變過程來理解與進一步分析。平面基本為三開間，院落的組合根據各家宅基地面積與形狀的不同而有所分別。建造的限制條件主要由各家基地條件（形狀、面積、溝坎、高差、風水禁忌）與經濟技術條件制約。

    馬岔村閻山社居民房多為兩重院落，里層是人居住的房屋，和收集水的里院壩，外層是打谷場、豬圈、草堆等。內外院落又一定的界限，但界限的明確度依戶而定。下面按里院房子列數，分別記成一合院、二合院、三合院、四合院。

    一合院、二合院多為新建，里院、外院非常明確（由于時間有限，圖中并未畫出外院），人與畜做到了徹底分離，衛生條件好。

    三合院、四合院多為陸陸續續建造，里院、外院基本分離，但也存在某些界限不明的地方，人畜只能做到基本分離，衛生條件有提高的空間。

    2.10自建生土民宅建造過程

    村民民宅的建造基本都是以同社的村民相互幫助的施工組織形式，建造周期為十余天，更新周期從6年至20年不等，主要視各家房屋狀況而定。

    備材料

報價表——以一間正屋（面積21㎡）為例

    選日子（50元）

    挖地基、放線：一般挖500mm~600mm，挖到硬層為止，用土夯實。

    用土填至院子地面標高，用石頭和麥泥墊至室內地坪標高。（3、4需一天）

    砌墻，土坯墻砌筑一天，前墻磚墻砌筑和門窗。（一天）

    墻上墊一皮磚找平，放置檁條，上梁（選日子）。上梁時放炮、賣水果、酒等，招待客人。

    定椽子，鋪望板，鋪泥巴麥草。（6、7需一天）

    第二遍泥巴，上瓦片。（一天多）

    粉刷，兩遍泥巴，一邊50mm麥草和泥，第二遍麥皮子和泥，等于刷白灰。（一天多）

    外墻貼瓷磚。（需2天）

    抬臺沿。（一天）

    注：共計10天

    2.11 風水與禁忌

    風水的歷史相當久遠，在古代，風水盛行于中華文化圈，是衣食住行的一個很重要的因素。古代的風水多用作城鎮及村落選址、還有宮殿建設，后來發展至尋找喪葬地形。

    我們走訪了馬岔村的風水先生，他來自于一個風水世家，祖輩在這片土地上都給人相地看宅。他給我們講了關于風水的許多知識。

    范疇主要包括陰宅風水和陽宅風水。他主要講了陽宅風水，也就是他如何幫村民相地的。陽宅風水以宅基地為目標的風水選擇，選擇要領包括山脈走向（來龍）、水流向、穴位、埋棺深淺等，而且均需要嚴格擇日以配合先人與后人之八字，以及天上星宿、地下巒頭和有穴場的一切事物等之因數。當中竅秘一般人是不能知曉，絕大部分由古至于均是由地師口傳親授予其入室弟子，即使是父子關系沒有正式拜門都不可輕傳。只因真正的陰宅風水好壞是有著可影響一族人以及其子孫興衰的力量。

    五訣有：龍：山脈走向，大環境地理形勢。、穴：選擇的地方。砂：土質-合適用途。水：河流與水源、不積水。向：氣流、陽光、陰影。其他用語則有尋龍點穴、山環水抱、藏風蓄水、路沖煞、穿心煞、斷梁煞、龍脈等等。通俗言之（如圖所示）：房子位于主山山腰（圖中表示吉祥地），主山前有青龍白虎左右護山，再前為案山，案山不宜高過主山，否則視為兇山。

    在擇屋選址時有很多禁忌，其中最主要的幾點是：房子不宜面對水口（即水流分道的岔口）；房前的山不宜高過房子所在山脈；主山不宜過度險峻，在陡砍上不宜建房。

    風水有很多講究，沒有絕對的吉地，也沒有絕對的兇地，一切要看山山水水的配合，這需要多年實戰經驗。

    通過走訪風水先生，我們了解到了這是一門博大精深的學問，這里的人們祖祖輩輩都是這樣選擇宅基地的，而且通過智慧的人們的不斷探索，風水學不再只是迷信，它同樣是具有一定科學依據和實踐依據的。

    2.12村民活動與需求分析

    分析方法

    由于村民活動多樣，需求多元，因此在調研階段制定了以訪談為主的調研形式，通過分析村民日常行為規律得出村民對空間需求的一般規律；通過對村民需求意愿程度、年齡程度和話語權的統計，得出村民對村民活動空間的需求可能。

    我們針對信息個體，提取其基本屬性，包括：社名、戶名、空間距離、性別、年齡、教育程度、收入；

    針對不同的行為需求，提取其需求屬性：時間、經營成本、場所、工具、活動內容等。

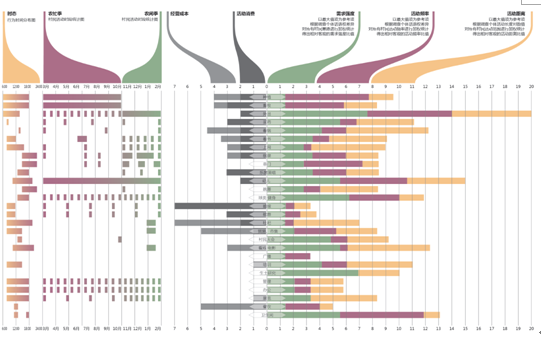

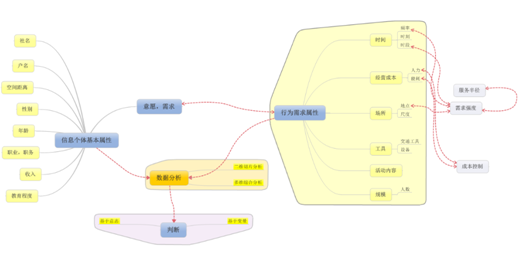

數據結構

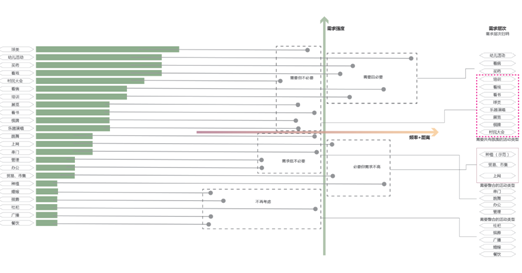

    2.12 初步結論

    經分析統計和判斷，初步得出診所、售賣、辦公、娛樂等基本需求。其中診所、售賣、辦公為剛性需求，核心面積為120平方米，其他需求為柔性需求，面積約200平方米，建議多功能整合。室外場地需求強度較高，核心面積為500平方米。

    3 “馬岔村村民活動中心”方案設計定位

    3.1項目基本情況

    基地位于白銀市會寧縣丁家溝鄉馬家岔村，計劃在此建設村民活動中心。村民活動中心計劃服務周邊7個社，受益人口約為1500人，規劃配有醫療、教育、培訓、體育活動、文化廣場（唱戲、紅白喜喪、節慶）等。

    建設基地原為農田用地，西側為進村主路，毗鄰幾個村的村口，有集中的基礎設施，北側為土路，東南為梯田，坡向西高東低。占地面積10189㎡（詳見馬岔地形圖）。

    地塊原為坡地，目前經過推土機處理為臺地，地塊內一共有南北向5道坎，高差基本在3米至4米，東邊與南邊緊鄰梯田，西邊地勢最高處是一片杏樹林，南側約500米為312國道；北側順土路往東北約80米是馬岔小學，有學生140人，用房很緊張；基地東側順坡向的景觀朝向非常好，視野開闊，與對面大片梯田相望。

    3.2項目技術經濟指標

    用地面積：10189㎡

    建筑容積率：<0.3

    建筑層數≤2，高度≤7米

    總建筑面積：600~800㎡

    總體布局要求：

    a、村民活動中心主體（主要朝向向東）北退用地紅線5米

    b、建筑主要朝向東南；

    c、西側因山地退用地紅線3米；

    d、南側預留二期用地至少6000㎡；

    綠地率：不小于70％。

    3.3項目定位

    設計對象：客戶群為當地村民和村鎮領導，年齡分布在3-60歲之間。
    兼顧文脈：在建筑布局，院落形態及外立面的一些主要部位，通過研究當地傳統的農宅格局和建造手法，有所運用，從形態造型、色彩、材料等方面的精心選擇和設計，體現有所傳承的建筑品質。

    主題定位：這里的主題主要包含在在兩個方面，一方面通過對土這一材料的反復強調與建造過程中的多樣運用，使活動中心本身就成為生土綠色建筑的展示；同時在設計方法上用日常的豐富性去代替簡明的視覺印象，為村民帶來此地的場所共有情感與記憶，并創造多樣的體驗。

    3.3.4物業類型：村民公共活動中心、售賣服務、醫療、休閑培訓及其配套管理。

    3.4開發理念

    突出主題：充分利用地段優勢，將原村口的基礎服務設施整合到村民活動中心，秉承尊重環境、尊重使用者的設計出發點，賦予當地新鮮的生活方式，向更好的方向引領。

    示范性：通過建筑師的創意整合，應使本項目即與周邊聚落一脈相承，又能夠從周邊院落中脫穎而出，在城鎮化政策背景下推廣生土綠色建筑在西北地區的應用。

    人文性：立足此地，充分挖掘場所精神，通過共有空間的創造來彌補當地承載共有記憶的場所的缺乏。
    舒適性：舒適性應體現到本項目的各個角落，包括功能性空間、庭院空間、集會與活動場地。

    實用性：注重提高活動中心空間的使用效率。
    經濟性與可實施性：規劃設計和單體設計均要考慮其實現時的造價與施工的難易度。

    規范性：設計方案必須遵守當地有關城市規劃設計對日照間距、消防、人防等方面的規定，并符合國家有關規范和標準。

    3.5總體規劃原則

    建筑總體布局、造型、色彩應充分考慮與周圍地塊的關系；

    應合理處理院落，活動中心場地之間的關系。活動中心不僅為場地住戶服務，還要對外經營，應具有開放性，共享庭院共有性較強，兩者在空間節奏布置上應注意協調。公共空間一定同時存在開放性與私密空間，要注意處理各種建筑空間的有機組合、過渡，做到公共空間的開放性，個人空間的私密性。

    群體布置要避免建筑物之間的相互遮擋，要滿足房屋對日照、間距、自然采光、自然通風的要求；有好的景觀和朝向，要注意利用。
    充分考慮地塊北側土路與南部國道對本項目的影響，要提出合理的規劃布置方案，擴大其輻射效應。

    3.6設計內容

    3.6.1單體設計內容

    村民活動中心一期總用地面積：3000~4000㎡

    診所：20~30㎡ 藥房：9~12㎡診室：10㎡，可合并（15㎡）觀察室（可合并）（吊瓶）：15~20㎡

    售賣：日常用品，農用，儲藏：60~120㎡

    管理（可合并）： 10—15㎡

    綜合：120~240㎡圖書（可合并）：30~50㎡   音畫（可合并）：30~50㎡茶聊（可合并）：50~100㎡  多功能廳：100~200㎡——放映，培訓，展覽    其他：

    A.活動場地（可合并）： 500~700㎡村民集會場地400㎡   戲臺200㎡  活動器械50~100㎡  孩童分散活動場地300㎡   展覽宣傳培訓場地（以上可復合）：50~120㎡

    B．景觀庭院（可合并）：800㎡包括試驗田、種植園（苗圃）、景觀種植池等

    C.旱廁：18㎡。

    3.6.2村民活動中心設計要求整體兼顧時代感與地域性，要盡量“公建化”，并盡可能提出創新理念，爭取設計產品3年內保持領先，10年內不落伍。

    3.6.3單體設計應在滿足平面優化的基礎上結合結構布置及安裝設備布置的經濟性和合理性統籌考慮；建筑室內空間均采用夯土墻，無突出墻面的梁柱，建筑物的主要外立面無突出的設備管線。方案設計深化階段尚應提供與建筑平面布置相對應的初步結構布置設想方案；

    3.6.4灰空間或可調節的陽光房盡量要有自然通風的設計，避免封閉式走廊的壓抑與不安全感，并減少機械的通風排煙的經濟投入。

    3.6.5考慮適宜當地的整體景觀規劃設計，結合現狀地形與周邊梯田的肌理

    3.6.6從公共空間與共有空間的微妙關系以及室內外的共筑關系上進行推敲，表現不同空間層次的性格并通過路徑設計創造體驗更迭，從不同空間形式多層次體現生態、人性化的設計。

    3.7建筑細部設計原則

細部設計遵循從身體的尺度延展開來，通過對日常性的空間表征的操作，最終實現日常的異化與升華。主要的方法從場景敘事與建構方式上入手：

    3.7.1對場景敘事的文本進行表征空間的挖掘，從尺度、界面、材質進行控制；

    3.7.2對建筑構件的既有社會意義與邏輯意義進行消解與重構，帶來經驗層面的豐富性與曖昧體驗；

    3.7.3通過豎向空間的靈活使用，利用合理的高差，將對室外基地梯田高差的瞬時記憶延展至室內，并加深對土地形態的理解與興趣，試圖建立基于土的主題的記憶；

    3.7.4在綜合功能的大空間內通過對材料的建構方式的設計，賦予對象空間以精神場所的意義，即一種基于共有記憶與情感的表征空間，但要謹防象征主義的泛濫；

    3.7.5對景觀視域的再現需要結合界面的細部進行引導與生動敘事；

    3.7.6基于細部呈現建筑在時間跨度上的意義，這個概念不僅僅是臨時性與完結性空間經驗的推敲，還在于基于記憶與延續的語境下，空間的象征性與即物性、日常性與突發性的不同態度，找到當下與歷史，此地與時代的交叉點，并進一步拓寬身體在空間經驗中對時間的認知，不再拘泥于歷時性與共時性；

    3.7.7所有的細部處理從概念到物化的過程要盡量滿足生態建筑的技術邏輯；

    3.8技術采用

    3.8.1節能原則

    遵循當地氣候設計和節能的基本方法，對建筑規劃分區、群體和單體、建筑朝向、間距、太陽輻射、風向以及外部空間環境進行研究后，設計出的低能耗建筑。

    其主要指標有：

    建筑規劃和平面布局要有利于自然通風，綠化率不低于70％；

    減少消耗資源。設計、建造、使用要減少資源消耗，盡量使用當地材料減少環境污染；采用低污染材料，利用清潔能源；

    3.8.2技術原則

    結合和改進當地夯土技術，結合墻體尺寸和形狀設計出相應的模板。

    夯土的高熱性能。像磚塊和混凝土結構一樣，夯土可以在白天吸收熱量，在晚上釋放熱量。這樣的自動溫度調節特性可以減少對于空調和供熱的需求。同時磚塊和混凝土一樣，在更冷的環境中夯土也需要采取隔熱措施，并且要作好大雨防護和并用蒸汽屏障作好隔離。

    模板必須堅實并作好支撐，墻體兩面的模板也必須固定在一起，以防止巨大壓縮壓力所造成的膨脹和變形；夯土模板可以拆卸并重復使用，所以夯土建筑減少了對木材的需求。

    以夯土為墻，增加了強度，還大量地節約了木材，只需加個木屋架鋪上瓦頂。

    高性能品質。結構用材要足夠強度、耐久性、圍護結構、保溫、防水……

    使用夯土結構代價較低，可以被低收入的建造者采用。

    3.9交通組織
    3.9.1易讀性：由于進入基地的主要道路與基地臨街界面的角度導致入口的可識別性不強，需要在設計上加以引導；

    3.9.2可達性：由于基地是臺地地形，高差較大，需要在流線設計上保證可達性；

    3.10配套設施

    3.10.1結合景觀設計可考慮設置室外體育場地1—2片；

    3.10.2基礎服務設施（不超過三層）:主要設施包括：小賣、醫療，服務周圍村社。

    4 基地感知與方案設計

    4.1 馬岔村功能結構圖

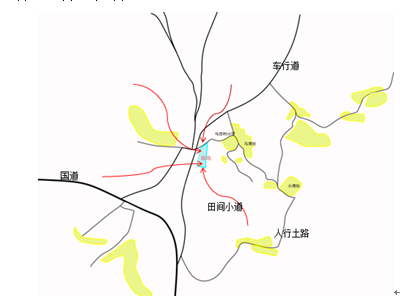

4.2 馬岔村道路形態分析

    村莊呈點狀串聯式分布，

    社與社之間的距離較遠，周圍道路主要有國道、車行道、人行土路和田間小道。

    4.3 公共場所分析

    基地附近有居委會、小學、小賣鋪、小診所和車站，其服務半徑大概覆蓋周圍7個社，是人群相對密集的地方，人群行為活動相對復雜。

    4.4 馬岔村行為規律分析

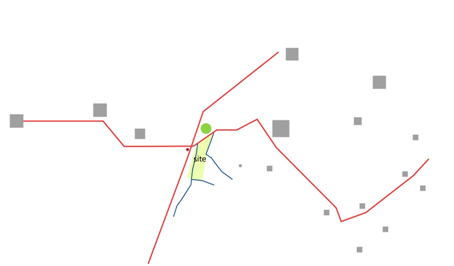

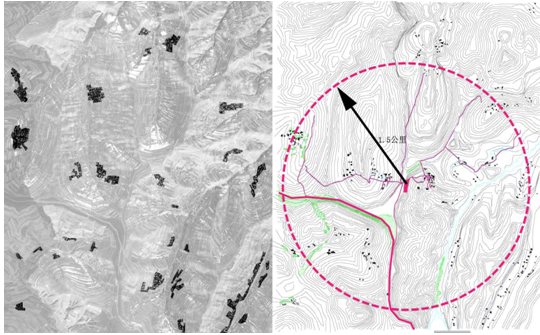

    周邊村落分布圖



周邊功能分布圖

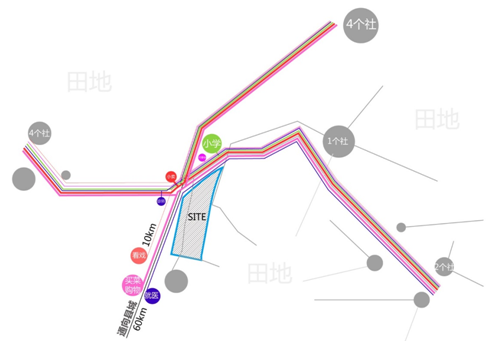

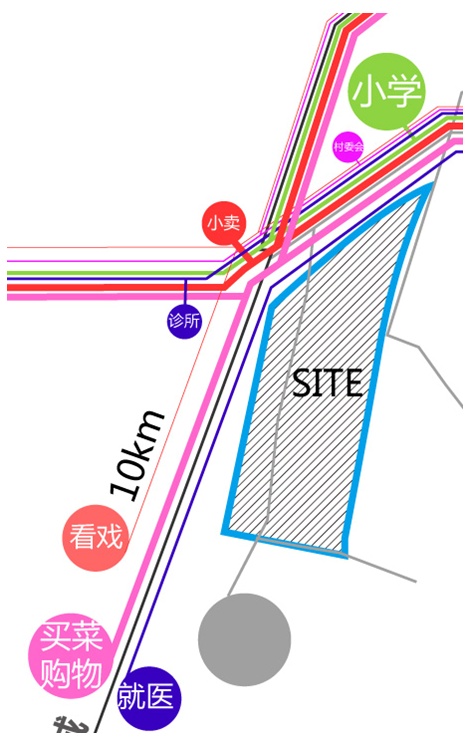

    基地周邊行為分布圖：粗細代表頻率

    基地周邊行為歸納：

    農忙：多為青少年上學及放學行為；

    偶爾有購物、看病等行為；

    基地附近耕種農戶會穿越基地；

    農閑：主干道村民集結坐車去縣城；

    偶爾有采購、看病等行為；

    個別時間開社長大會。

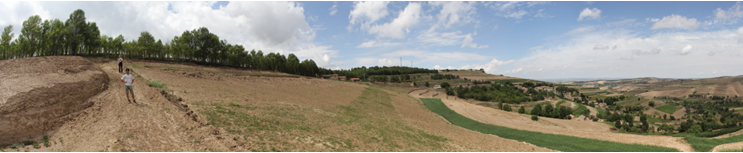

    4.5基地物質環境分析總結：

    景觀朝向：縱深方向為南向，坡朝東側，東側視野開闊，景觀良好，南側景觀視野良好；西側為高大喬木，視野不佳，景觀一般。北側為道路。景觀視閾如圖。

    基礎設施：北側為道路，西側隔綠化帶為主要道路；場地附近有電線桿。

    地形地質：黃土土地，現已被推成梯田，砍高2-3m，寬8-10m，地形松軟易操作。

    氣候條件：冬季寒冷，夏季炎熱干燥，晝夜溫差較大。

    植被：東側為農田梯田，西側為高大喬木

    服務半徑：周邊7社；其中主要為周邊3社。

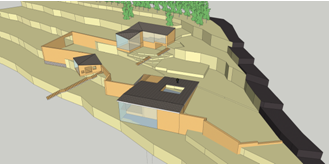

    5 方案比較

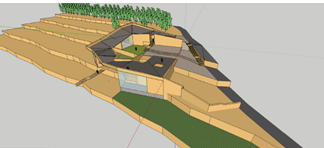

方案一 結合功能布置

    方案二 結合活動布置

    方案三 結合地形布置

    6 方案深化設計

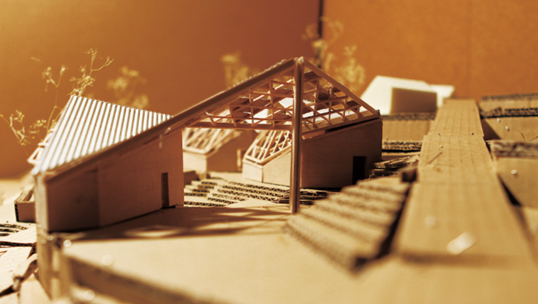

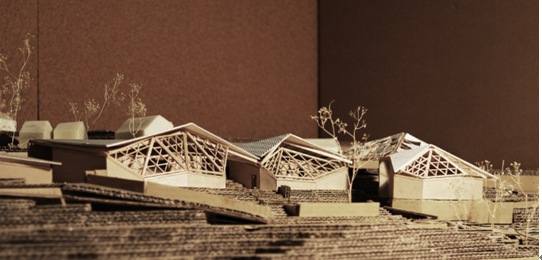

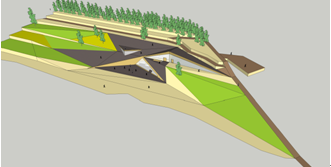

    最終方案



    入口空間

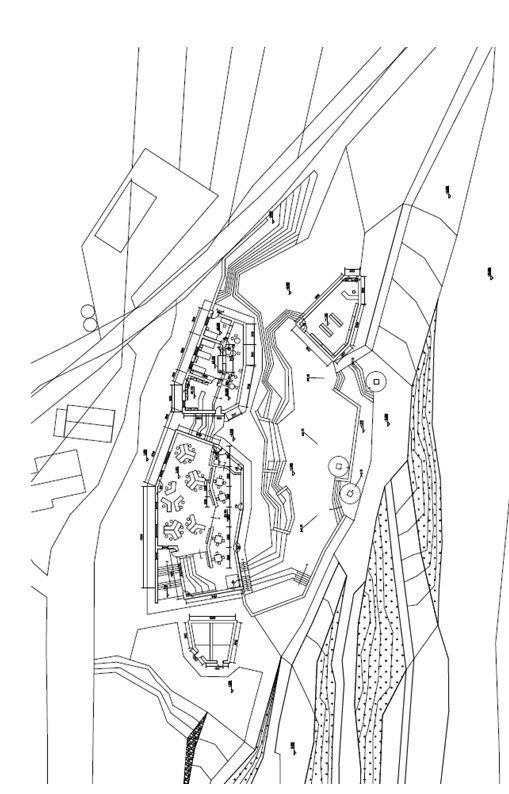

平面圖

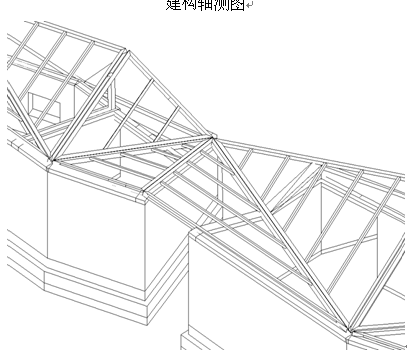

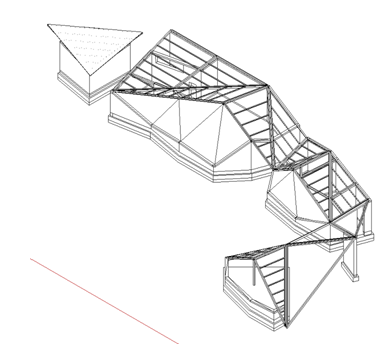

建構軸測圖

 C20槽鋼與薄臂型鋼交接結合斜溝排水構造設計

參考文獻

江億, 《住宅節能》. 2006: 中國建筑工業出版社

伊麗莎白, et al., 《新鄉土建筑: 當代天然建造方法》. 2005: 機械工業出版社

羅憶，劉忠偉, 《建筑節能技術與應用》. Vol. 1. 2007: 化學工業出版社

周鐵鋼，穆鈞，楊華.抗震夯土農宅建造圖冊.北京: 中國建筑工業出版社, (2009)
