延續與發展—老舊工業廠區城市空間特色再創造

西安科技大學  建筑學院  周雨夏

一、理論研究

    隨著城市中心區擴張，原本的邊緣工業區或占據良好自然及交通條件的工業區成為新的城市中心，老舊工業廠區的更新與改造也就成為城市規劃、景觀及建筑領域熱點的課題研究。部分行業的衰退帶來產業結構調整的需求，城市環境存在“退二進三”和“退污還林”的需求，同時，大規模舊工業廠區與大量舊工業建筑也面臨著拆除，保留，改造的選擇問題。

    1）舊工業建筑有諸多方面的價值--建筑價值，舊工業建筑本身就具有藝術價值，建筑形式與功能高效結合的，建筑的結構、設備等技術元素成為了建筑形式的組成部分，用簡潔明快的工業時代建筑語言與現代審美之間產生對話；

    2）歷史價值，一個舊工業廠區也許就可以清晰地描述出一個時代一個地域當時人們的生活，工作，夢想與期待。在今天的建筑設計領域中，越來越注重對歷史文脈，場所精神的延續與發展，也就是說，城市需要記憶，需要人們一代一代發展建設與生活的痕跡，而舊工業廠區即使其本身的歷史價值也許沒有一些年代更為久遠的歷史遺跡高，但作為城市成長記憶與痕跡的一部分，是應該利用其特殊的空間環境及文化特質創造出與眾不同的新城市生活空間；

    3）景觀價值，舊工業區原本給人們的印象是重污染，環境差，高噪聲的，但在各種對舊工業廠區改造的嘗試中，規劃師，建筑師，景觀師讓綠色為一片工業廢墟帶來生機，讓生態系統滲透進工業系統之中，拆去的廠房，建筑構件成為綠化中的工業小品，保留的廠房中，高大的空間與新建筑體塊互動成為新的共享空間；

    4）改造的可能性，舊工業建筑在新時代逐漸失去其最原本的工業生產的功能，但由于其大空間的自由性，取而代之的是更多與新的現代生活息息相關的功能，如：藝術工作室、休閑場所、商業娛樂、城市開放空間、創意產業園、博物館與會展中心等；

    5）特色價值，在城市建設，建筑設計趨同化，流水線統一化設計風盛行的現在，城市中更需要創造更多有創意，有個性，有識別性的空間來承載新的城市職能，而舊工業廠區的更新與改造正提供了這種契機，對歷史記憶的延續，對多樣工業元素的利用，對生態環境的改觀，對新功能的植入等都會使一片廢棄的工業廠區在城市中展現新的活力與面貌。

    因此，要在舊工業廠區改造中進行三方面的概念轉換——功能職能的再定義；心理情感的在定義，即將原本的負面情感效應：噪雜、骯臟、沉悶、乏味等通過新建筑元素的引入給人們帶來輕松、明凈、靈動、富有創意的新氛圍；場所使用著的再定義。

最后，舊城改造是以城市土地的合理利用，改善城市環境質量，強化城市整體功能空間為主要目的，研究城市地域文脈，關注城市功能和交通發展，探討城市空間，提高環境品質… …均為城市更新改造的關鍵問題。所以，在城市老舊城區有計劃地對原有資源合理整合、利用，實施城市空間環境的再開發，將對整個城市的發展起到重要作用。

    1.舊工業建筑更新的理論基礎：

    “建筑再循環理論”——1965年，美國景觀設計師哈普林（Lawrence Halprin）提出，認為以自然界物質循環以及能量流動和轉化匯率的角度審視建筑領域，之處建筑師凝結了大量物質資源的產物，同時，建筑生產需要消耗大量能量資源，提倡以“更新在利用”而非“拆舊建新”的方式促進舊建筑中的物質資源循環，從而降低了能量資源的消耗量。

    “拼貼城市”理論——1978年，英國建筑師和規劃師柯林·羅厄（Colin Rowe）提出，之處城市是歷史記憶與社會文化不斷沉積出的產物，每段歷史使其和美中社會文化在城市留下的印記都不應該抹去，城市不僅應是向往未來的，技術先進的，同時，也應該是懷念過去的，記憶連貫的，反對以城市現代化為名，對舊建筑進行大拆大建，提倡新-舊共存，即所謂的“拼貼”。

    “模糊地段”理論——在巴塞羅那召開的國際建協（UIA）第19次會議上提出，并將它解釋為城市發展中所產生的逐漸喪失原有功能與活力的“失落空間”，如，地界不清的邊緣多不管地帶，各類工業廢棄地等，提倡以功能更新的方式提倡以工業廢棄地及其建筑更新的內容，其對就倉庫、碼頭、火車站等一切工業廢氣四及其建筑更新起到了積極地推動作用。

    除上述理論外，場所理論、城市生態學理論、文脈注意理論、新城市主義理論等理論葉童舊工業建筑更新有一定的內在聯系。

二、項目調研

    2.1 選題背景

    區位：重慶，中國最年輕的直轄市，長江上游的經濟中心，是著名的“山城”、“江城”。重慶因水而生，因水而興。嘉陵江、長江環抱，兩江四岸地區是展示重慶形象的重要窗口。

    本次老舊工業廠區的城市空間特色再創造是針對“重慶特鋼廠片區”進行城市設計與建筑設計，研究基地在重慶市沙坪壩區特鋼廠片區，西邊靠近歌樂山，東邊濱嘉陵江，處于重慶市生態網絡的重要位置，南邊臨磁器口歷史保護古鎮---重慶知名旅游景點，北緊鄰新規劃的嘉陵江大橋。

基地區位

    指標：基地南北長約2000m，東西方向在300-500m，總用地83.0公頃。

    自然條件：片區內總體呈淺丘、中丘地貌，形態上具有丘圓、坡緩、谷寬的特征，西高東低，以東向坡為主，丘陵形態景觀以“丘”為主，濱江沿線地形有一定的起伏與變化，地面高程在165-205m之間，相對高差約40.0m。規劃區嘉陵江井口各頻率洪水位為：十年一遇洪水位109.7m（黃海高程），二十年一遇洪水位192.7m，五十年一遇洪水位195m，一百年一遇洪水位196.8m。

    交通：基地西面為212國道，北面緊鄰新規劃的嘉陵江大橋；片區內道路呈樹枝狀分布，主要對外道路是渝碚路，北連北碚，南接磁器口。



 基地現狀元素分析

    重慶特鋼廠簡介：1919年四川督軍熊克武籌辦重慶電力煉鋼廠，并從美國購買煉鋼設備。鋼廠建設和生產，幾經周折，歷盡艱辛，是與1937年1月8日正式出鋼。1939年，鋼廠定名為“兵工署第二十四工廠”，即現在重慶特殊鋼廠的前身。抗日戰爭時期后方各兵工廠所用的電爐鋼材，主要由其供給，日軍曾對鋼廠進行過八次狂轟亂炸。

    重慶特鋼廠地處重慶市沙坪壩區西北部石井坡，嘉陵江西岸，歌樂山下。是全國重點特殊鋼廠之一。1935年始建，名重慶煉鋼廠，1937年名軍政部兵工署第24工廠，1950年改為西南工業部102廠，1963年名冶金部102廠，1972年名重慶鋼廠，1978年更今名。占地面積4萬平方公里，建筑面積76.6萬平方米。有冷拔、精密合金、軋鋼等六個分廠；煉鋼、軋鋼、冷軋板、精鍛、帶鋼等11個車間。能生產八大類近1 000種鋼材1萬多個規格的板、帶、材，其中銀光牌冷拔閥門用鋼材為優質產品，高速工具鋼質量達國際水平。轄屬二個科研所及職工大學、技工學校。廠部在石井坡團結壩，生產、管理區混合分布。生活區在生產、管理區西北兩側的光榮坡石井坡、中心灣、大河溝一帶，大體連片，通公共汽車，廠區有專用鐵路線插入襄渝鐵路梨樹灣站。

    隨著城市建設的發展，城市不斷擴大曾經作為西南地區最重要的鋼鐵生產廠之一的重慶特鋼廠在九十年代末改制后走向倒閉，廠區內大多數廠房都常年處于停產狀態，下崗職工多。這些象征重工業文明的龐大生產性空間失去了生產的功能，當年的邊緣區域已成為重慶市城區的重要組成部分。而且由于計劃經濟時代遺留的體制與機制問題，使井口片區城市功能難以完善配套，企業發展受到嚴重制約。

    定位：基地位于的井雙片區定位是“沙坪壩中心城區的擴展區，未來新興產業發展走廊和人文功能提升的交匯區，展現秀美嘉陵江精致的重要區段之

三、以發展無污染的都市型產業為主線

    3.1題目關鍵點解析

    3.1.1.處理好地塊與周邊環境關系——包括：磁器口、歌樂山的旅游資源，大學城的文化資源，212國道與嘉陵江大橋的交通資源等；

    3.1.2.處理好新-舊之間的關系，包括：舊廠房保留與地塊經濟開發可能造成的矛盾的協調，地塊內歷史記憶與場所精神要素的挖掘與保留；

    3.1.3濱江線景觀休閑區的處理，將南北狹長地塊進行南北向功能及流線上的溝通，形成開放景觀，公共建筑的濱江軸線與地塊內其他功能相聯系串聯。

    3.2城市設計方案解析

    城市尺度上的舊城保護與更新：基地在重特鋼老舊工業廠區，與城市歷史保護古鎮磁器口相連。片區內有許多豐富的歷史文化元素（特別是工業建筑、鐵路、碼頭等）與景觀資源，形成特有的風格和空間特色。

    3.3分析問題

    優勢（Strength）—— 地塊處于重慶兩江四岸規劃沿線，沙坪壩中心區，南邊臨磁器口，東邊臨嘉陵江，西邊臨歌樂山，北邊臨嘉陵江大橋，同時地勢平坦適宜建設，是一塊具有商業經濟、生態景觀、功能定位上都很有價值的基地；

劣勢（Weakness）——地塊南北狹長，容易在功能溝通聯系上產生脫節；上位規劃對于此地塊的定位較明確——生態宜居的居住區，因此對此基地的新功能植入產生比較大的限制；

    機遇（Opportunity）——從宜居角度講，基地背山面水，有極佳的自然環境；從商業經濟角度講，磁器口，歌樂山的旅游人群龐大，可以將人流引入形成活力源；從產業支撐角度講，周邊的大學城提供人才創業資源，磁器口，歌樂山提供旅游資源；因此，可以考慮對該基地除生態居住外植入更多更豐富的新職能，以充實此基地的設計內容，并對周邊產生輻射作用。

威脅（Threats）——也就是該基地設計中必須解決的矛盾問題：新—舊關系的處理，在上位規劃中，需要大片拆除并新建居住區，那么怎樣在有限的保留限度中，充分體現歷史痕跡，使重特鋼的歷史風貌元素得以保留就成為重要問題；在新功能引入時，開放空間怎樣與相對私密的居住空間保持良好關系等。

    3.4整體定位

    城市定位：以重慶市總體規劃，尤兩江四岸地區規劃與雙碑-井口地區片區規劃為參考依據，沙坪壩十二五規劃中之處沙坪壩重點發展文化培訓業、旅游文化業、體育健康業三大支柱產業。十二五規劃中沙坪壩空間結構對井雙片區的定位為提升創痛制造業，引導發展研發設計、文體娛樂、建設區域專業服務中心。基地位于科教高新服務區和都市休閑旅游區的交界處，承擔著兩大功能片區的過渡及銜接功能。井雙片區屬嘉陵廠和特鋼廠退出片區借助傳統產業的轉型，規劃定位為復興產業科綜合文化居住區，片區南側開發體育文化活動和生態旅游主題的運動康體產業區。



兩江四岸空間布局



雙碑-井口片區規劃

    定為支撐：充分利用基地周邊的基礎條件，進行功能的優勢整合——大學城，以大學城為依托，形成人才培養集群，提供人才和技術；濱江帶，嘉陵江沿江生態景觀恢復與利用；磁器口，旅游產業為重要條件，提供一部分的人群和資源優勢；生態濕地，生態健康的景觀環境為發展的條件；特鋼廠，加工制造業以及工業遺產作為基礎，形成提升競爭力的附加值。

    定位內容：結合基地自身發展需求及區域發展需求，規劃區定位為“以時尚創意產業為主題的工業特色休閑區”，工業文化，指工業遺產傳承；時尚創意休閑指，時尚體驗、創意設計產業、娛樂休閑服務。

    3.5功能策劃

    功能策劃內容主要包括，商業服務、創意產業、文化展示、居住、濱江休閑。自南向北，分別為：巴渝體驗區——對緊鄰磁器口歷史文化保護古鎮的金碧正街進行改造成為特色體驗式旅游居住；生態居住區；濱江休閑區——濱江休閑公園，生態濕地公園；商務辦公區——上午會議中心、商務寫字樓；現代商業中心——商務辦公樓、購物綜合中心；創意設計園——設計展示劇場，設計創作園，特鋼博物館，小型展示中心，時尚新聞發布會，設計師俱樂部，設計競賽廣場，創意策劃，數字出版，外包營銷，培訓基地，酒吧娛樂等。

面對人群：主要為策劃工作者、設計工作者、白領、學生、游客、居民。

    3.6規劃主體方案結構

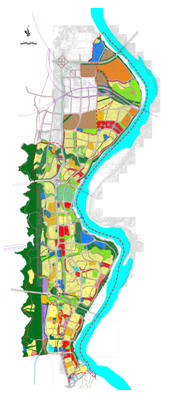

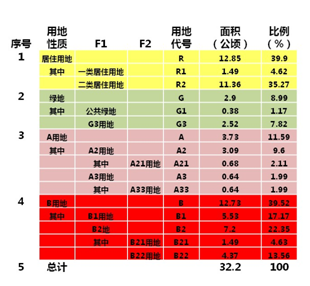

用地布局圖

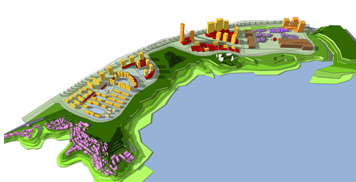

規劃效果圖

    3.7創意園區設計

    地段面積：14公頃

    地段功能：產業定位——支柱產業：消費性創意產業；輔助產業：體驗式商業及休閑娛樂業，輔助產業與支柱產業相結合，突出體驗性，創意性導體驗經濟發展。

    3.7.1“文化創意產業”

    定義：文化創意產業，即創造性產業，是源自個人創意，技巧及才華，通過運用知識產權，創造財富和就業潛力的行業。通常包括廣告、建筑、藝術及古董、漫畫、電影、電視、音樂表演藝術、出版和咨詢科技服務等行業。

定位:是集工作，展銷，體驗是商業，休閑于一體的消費產業綜合體

園區的支柱產業設計視覺藝術、工藝、設計、文化展演等創意產業細分產業，雇主產業主要圍繞創意生活類。其中，創意產業工作室展50%，展覽觀演占26%,公共服務中心占3%，休閑商業占8%，體驗式商業占13%

    3.7.2 商務辦公區

    3.7.3 重特鋼博物館區

    及對重特鋼歷史記憶的集中保留及展示區域，與周邊的工作區，商務區，休閑區形成一個整體，作為吸引人流的活力源為休閑區帶來人氣，同時，休閑區應該承擔創意園區內部的輔助功能需求。

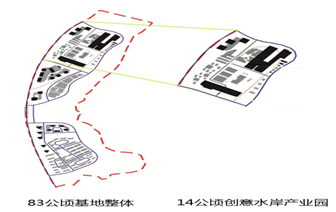

創意園區區位

創意園區空間功能布局

四、建筑設計方案解析

    建筑尺度上的建筑文化展示與文化傳承：

    重視新建建筑與保護建筑的相互關系，研究此類型建筑的空間組合規律，建筑形式表達語言，文化內涵與個性特征的營造等，從而鞏固個性化建筑語言表達的技能。

    4.1 總平面設計

    選址原則：

    重特鋼博物館選址在整個基地的最北邊，首先是在規劃層面上考慮可以將人流從磁器口向此活力源吸引從而帶動整個濱江帶的開放公共功能體系，形成一個南北貫通的完整公共流線，同時重點的公共建筑與南部的居住區脫開降低影響；其次，北部的重特鋼廠區是1935年首批建設的老廠區，包括一煉、一軋、一薄、成功躲避日本空軍多次轟炸的“樓堅強”等最具有歷史保留價值的一群廠房。

    設計原則：

    該地塊在創意園區中的職能不僅是重特鋼博物館，還需要提供給周邊的工作區及商務區以輔助功能，地塊總面積約4.5公頃，廠房占地面積約1.96公頃。設計中需要對廠房群進行保留與拆除，總體原則是：在功能布局需要的地方盡可能多的保留原廠房，即使拆除，也將其結構構建的位置以景觀小品或地面鋪裝變化表明的方式保留。在總平面設計中，與原廠房長邊位置呈90度進行切割，共形成二個綠色廊道，并再進行刪減形成一個水面以獨立襯托“樓堅強”，最終

    成一個綠色景觀與舊廠房空間交融對話的新“老廠區”空間模式。

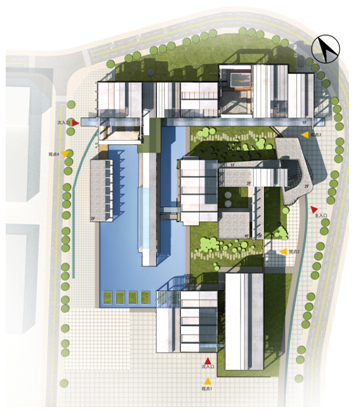

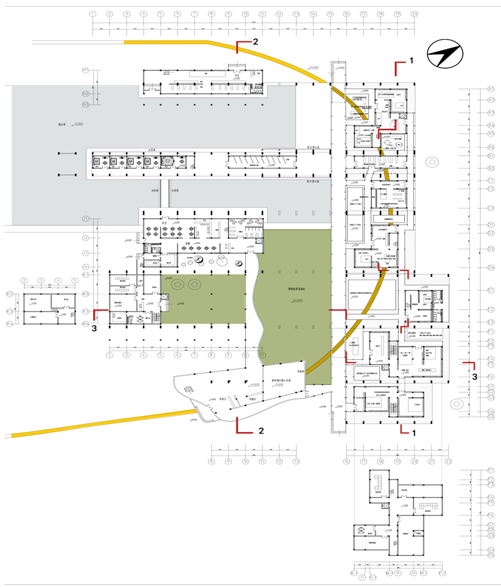

總平面圖

    4.2建筑設計任務書

    門廳：1295㎡

    管理：575㎡

    輔助：3792㎡

    展覽館：4708㎡

    設備：1016㎡

    衛生間 / 走廊 / 樓梯自定：廁所按男女使用人數各半考慮，男每60人設大便器一個，小便器兩個；女每30人設大便器1個

    總建筑面積：11386 ㎡

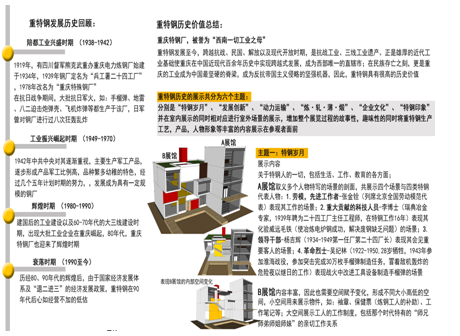

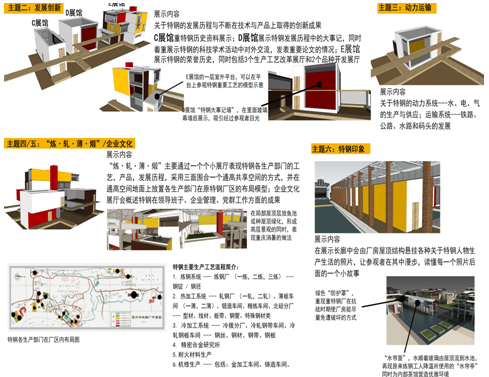

    4.3博物館展示內容組織

    4.4 建筑設計理念 --- 重特鋼記憶剖面

    4.4.1手法：剖面截取

    可以說，剖面是一個片段，在剖面上可以看到最豐富的信息，而這種手法正適合用在老廠區的廠房群中，截取一個最能反映廠房建筑多樣性的方向，將廠房的各種信息清晰地傳達給參觀者；

    4.4.2記憶剖面的多層疊加

    博物館所截取的剖面具有多層含義：1）這是一個歷史剖面，可以看到1935年的一軋，1938年的“樓堅強”，1958年的一薄，1966的熱處理車間；2）這是一個充分展現廠房結構與設備的剖面，廠房有高有低，有大跨度有小跨度，柱子或者屋架的形式也多有變化；3）這是一個展開各個展廳及相關展示內容的剖面，參觀者可以任意選擇一個感興趣的展廳進入，而整個博物館分為六個展覽主題，分別是：特鋼歲月、發展創新、動力運輸、煉·軋·薄·煅、企業文化、特鋼印象；4）這是一個關于場景的剖面，各種重特鋼的生活工作的小片段都通過延剖面展開的室外展場或者通過展廳的玻璃“櫥窗”吸引著參觀者的目光；5）這也是一個活力的剖面，與之對應的是博物館的輔助功能線性體塊，包括茶室，簡餐，音像店，書店，鋼制精品家具用品/工藝品的展廳等功能，可以說，博物館吸引人們進入，駐留，而同時這些人氣帶動了周邊輔助功能建筑的經濟效益。

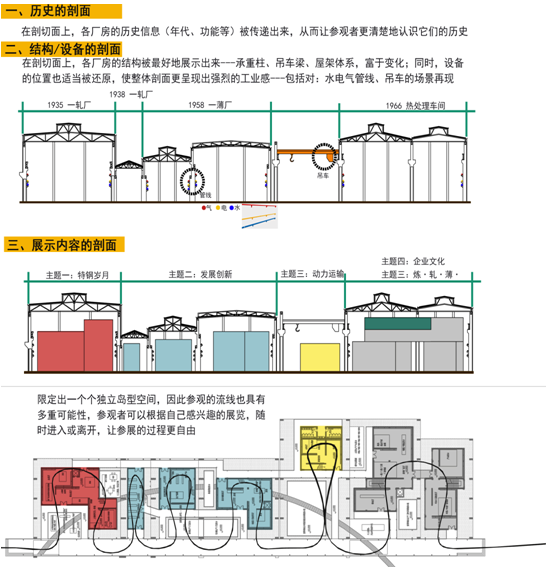

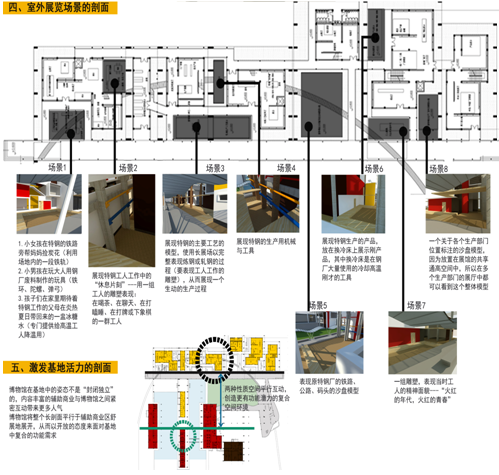

記憶剖面圖

    4.4.3島式空間

    在一個個廠房結構的庇佑下，是一個個與廠房結構完全脫開的新建筑展廳，這樣設計的目的：1）. 考慮到廠房結構的獨立性與使用的安全性，不應使年代久遠的廠房結構在承擔新的建筑荷載，所以新建筑干脆獨立，與廠房結構脫開；2）. 新建筑與廠房之間的預留空間成為體驗廠房空間的視覺通廊，三種視線：感受原廠房的長度，感受原廠房群的寬度，感受廠房空間的高度，都被預留下來，同時這些空間或稱為外廊，或稱為室外展場，或稱為通高的展示空間；3）. 新建筑與廠房相互獨立，其兩者的在材質上，建筑風格上，構建上的聯系與對比也顯得更加明確與鮮明，使整個展覽空間充滿著活力。

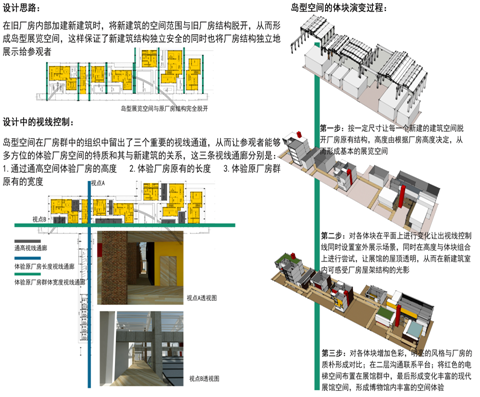

島式空間設計

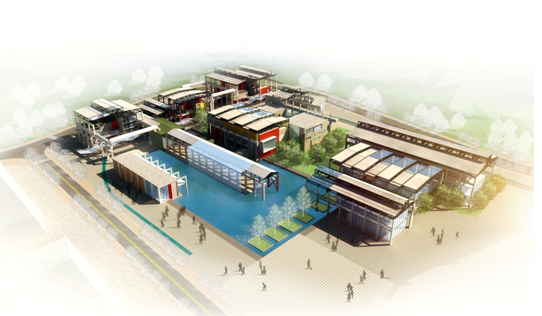

整體效果圖



參考文獻

1.劉曉都，孟巖，王輝，《制造歷史——舊廠房的再生》，時代雜志

2.肯尼斯·鮑威爾，舊建筑的改建和重建。大連；大連理工大學出版社，2001年

3.盧永毅、楊燕，化腐朽為神奇——德國魯爾區產業遺產的保護與利用，時代建筑，2006

4.黃步鷗、李異，舊工業廠房的重生——成都工業文明博物館側記，四川建筑科學研究，2008

5.鄒湖瑩、王璐、祁斌。博物館建筑設計（建筑設計指導叢書）。北京：中國建筑工業出版社

6.博物館建筑設計規范
