某高層住宅防煙系統設計

孔繼紅  葛一春

（寶雞市建筑設計院721000寶雞）

    本工程為寶雞市某小區新建住宅樓，地上三十三層，地下一層，其中地上部分為住宅，地下為儲藏室。總建筑面積14291.2平方米，建筑高度96.15米。在住宅核心筒部位防煙樓梯間為剪刀梯，從地下一層直上高層部分，其中一部樓梯下地下室，并在一層設有防火門，將地上地下隔成兩個獨立的防煙樓梯間。

一、方案確定

    圖1為標準層平面核心筒部分，由圖可見防煙樓梯間、合用前室及前室均無可開啟外窗，不具備自然排煙條件，根據規范GB 50045-95《高層民用建筑設計防火規范》（以下簡稱《高規》）規定應設機械加壓送風系統。本工程考慮為防煙樓梯間及合用前室加壓送風，而前室不送風的防煙方式。

    根據《高規》（第8.3.3條）規定層數超過三十二層的高層建筑，其送風系統及送風量應分段設計。本工程供剪刀樓期間及合用前室加壓送風使用的風道在十七層平面用樓板隔開，上、下兩端加壓送風量及風壓均分別計算。對于下地下室的防煙樓梯間沒有單獨設加壓送風風道，而與地上部分共用送風豎井。

圖1  標準層平面核心筒

    合用前室送風口采用常閉型電控風口，火災時開啟著火層及相鄰上層風口，同時聯動對應的風機啟動；僅為地上部分防煙樓梯間加壓送風系統的送風口采用自垂式百葉風口，著火時所有風口與相應風機同時打開；與地下室共用風井的防煙樓梯間送風口采用常閉型電控風口，當地上層發生火災時開啟地上風口和風機，地下層發生火災時開啟地下風口風機。

二、合用前室加壓送風系統設計

    機械加壓系統風量隨建筑條件的不同而不同，如開啟門的數量、疏散門的大小、建筑高度等不同，計算所得的風量就會不同，但計算結果的加壓送風量不能小于《高規》的要求。

    本文采用風速法、壓差法分別算出風量，取其中最大值與《高規》所規定的數值做比較，再取其中大值做為系統計算加壓送風量。值得注意的是，本工程合用前室疏散門超過兩個，對高規中所給風量應乘以1.5~1.75系數進行修正后，在于以上計算值比較。

表1合用前室的機械加壓送風量計算表

加壓部位：		合用前室
1: 保持正壓值所需的風量：L1=0.827A△P 1/n×1.25×N1
疏散門種類：	雙開	長度：	1.2	高度：	2.1	數量：	3
電梯門種類：	雙開	長度：	1.1	高度：	2.1	數量：	2
疏散門縫寬度（M）:		0.004		電梯門縫寬度（M）:		0.006
疏散門縫總長度（M）:		26.1		電梯門縫總長度（M）:		17
A——每層電梯門及疏散門總有效漏風面積：						0.2064
△P——壓力差 Pa						50
n——指數一般取2						2
N1——漏風門的數量						2
保持正壓值所需的風量（m3/h）：L1＝						10862.82
2: 著火層疏散門為保持門洞處風速的風量（m3/s）：L2=3600n*F*v(1+b) /a
F——每層開啟門總面積：						7.56
V——門洞端面風速：						0.7
n——開啟門的數量						1
開啟著火層疏散門為保持門洞處風速的風量：L2=						19051.2
合用前室機械加壓送風量(m3/h)=max(L1,L2，18000~24000)						20000

    如表中所示，將壓差法、風速法計算所的風量與高規規定風量比較后確定本工程合用前室機械加壓送風量為20000 m3/h，由此可以選用SWF-IV-8A#混流通風機（L=22117m3/h， H=508pa；n=960r/min, N=5.5KW）為合用前室加壓送風。

三、防煙樓梯間正壓送風系統設計

    樓梯間風量選擇與合用前室相同，分別采用風速法、壓差法分別算出風量，取其中最大值與《高規》所規定的數值做比較，再取其中大值做為系統計算加壓送風量。需要注意的是，同一樓層兩個樓梯間的門分別開向前室和合用前室，單從一部樓梯來看，它的門交錯開向前室和合用前室，其中合用前室設有機械加壓送風系統，而前室沒設。從最不利角度出發，為安全起見，在與高規規定數值做對比時選用了防煙樓梯間送風而前室不送風的加壓送風量進行對比。

表2  防煙樓梯間的機械加壓送風量計算表

加壓部位：		防煙樓梯間
1: 保持正壓值所需的風量：L1=0.827A△P 1/n×1.25×N1
疏散門種類：	單開	長度：	1	高度：	2.1	數量：	1
疏散門縫寬度（M）:		0.004
疏散門縫總長度（M）:		6.2
A——每層電梯門及疏散門總有效漏風面積：						0.0248
△P——壓力差 Pa						30
n——指數一般取2						2
N1——漏風門的數量						17
保持正壓值所需的風量（m3/h）：L1＝						8593.68
2: 著火層疏散門為保持門洞處風速的風量（m3/s）：L2=FVN2
F——每層開啟門總面積：						2.1
V——門洞端面風速：						0.7
N2——開啟門的數量						2
開啟著火層疏散門為保持門洞處風速的風量：L2=						10584
樓梯間的機械加壓送風量(m3/h)=max(L1，L2,25000~30000)						25000.00

    如表中所示，將壓差法、風速法計算所的風量與高規規定風量比較后確定本工程合用前室機械加壓送風量為25000 m3/h，由此可以選用SWF-IV-10A#混流通風機（L=32392m3/h， H=446pa；n=720r/min, N=7.5KW）為防煙樓梯間加壓送風。

四、系統設置

    如圖2、3所示，加壓送風系統風機分別設于樓梯間屋面和地下室風機房內。合用前室的十七至三十三層設置一個送風系統，風機設置于屋頂，地下一層至十六層設置一個送風系統，風機設置于屋面上。送風口采用手動自動開啟（常閉型）送風口，發生火災時，由消防中心遠距離開啟(或手動開啟)著火層及上層風口開啟送風，同時聯動對應的風機啟動。十六層以及三十三層著火時，開啟著火層及其下層風口，同時聯動對應系統風機啟動。

    剪刀樓梯間的十七至三十三層每部樓梯設置一個送風系統，送風機設置于屋頂上；一層至十六層設置一個送風系統，送風機設置于地下室風機房內。下地下室的樓梯間送風系統風口采用手動自動開啟（常閉型）送風口, 其余防煙樓梯間加壓送風系統風口采用自垂式百葉風口，當地下發生火災時，由消防中心遠距離開啟(或手動開啟)地下室風口送風，聯動系統風機開啟，地上火災時，由消防中心遠距離開啟(或手動開啟)地上風口以及系統風口全部開啟同時聯動兩風機開啟。

圖2  樓梯間屋面風機布置平面圖

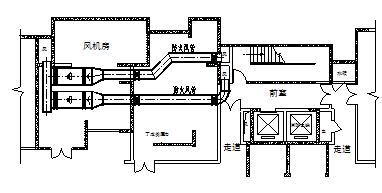

圖3  地下室風機布置平面圖

    本文結合某一工程實例，簡要介紹其工程概況，并具體分析了其系統設置原則及應注意問題。本文采用的工程實例是具有代表性的分段設計的防煙系統。

五、結論

    1） 本文較為完整地分析了地上、地下層共用樓梯間的防煙設計問題，并確定該工程的防煙設計方案。

    2） 在對共用防煙樓梯間進行機械防煙設計時，應用風速法計算出前室及防煙樓梯間相應風量。

    3） 應本著科學的態度，靈活設計，因地制宜，合理運用各種方案及其組合，積極有效地保證火災時共用防煙樓梯間的安全疏散功能。

參考文獻

    [1]《建筑設計防火規范》(GB 50016-2006)

    [2]《高層民用建筑設計防火規范》(GB 50045-95)

    [3]《實用供熱空調設計手冊(第2 版)》陸耀慶

    [4]《全國民用建筑工程設計技術措施 暖通空調·動力》2009版
