利用CAD軟件二次優化水電設備器具詳圖

（細化詳圖法）

陳慶伍

（陜西建工第三建設集團有限公司設備安裝公司  西安）

    1、引言

    目前的水電施工圖紙中，在平面圖紙中標注開關、插座、燈具、衛生設備，用水器具等較隨意。水暖系統圖僅能顯示管線標高及其走向；電氣系統圖僅顯示其工作原理及線纜的規格型號與服務對象。均不能直觀的反映出設備及器具在空間的具體位置和安裝尺寸。加之，近年來參與水電施工技工的年輕化，許多好的做法、經驗的流失，造成水電安裝部分質量整體不高。

    2、背景

    利用計算機CAD繪圖軟件技術與正投影原理結合，繪制詳細的水電管線設備安裝位置圖正是解決上述問題的有效途徑之一。目前施工現場的管理者大都擁有相關專業學歷，掌握計算機繪圖技術。利用CAD軟件繪制水電管線、設備空間安裝位置圖已能勝任。施工工人、農民工一般都具有初、高中文化，具備一定的識讀圖紙能力，為安裝工程質量提高打下良好的基礎。

    3、繪制詳圖圖紙及技術交底

    3.1利用設計圖紙展開繪制



    3.1.1首先將施工藍圖需要詳細標注的部分進行復制，作為基礎圖樣。

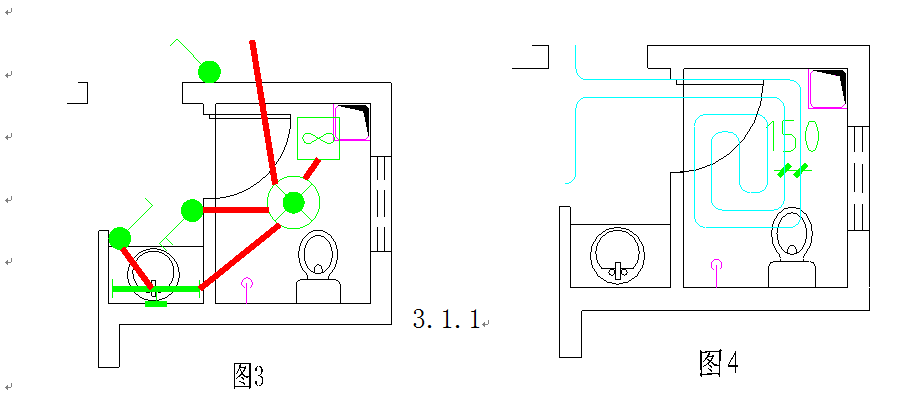

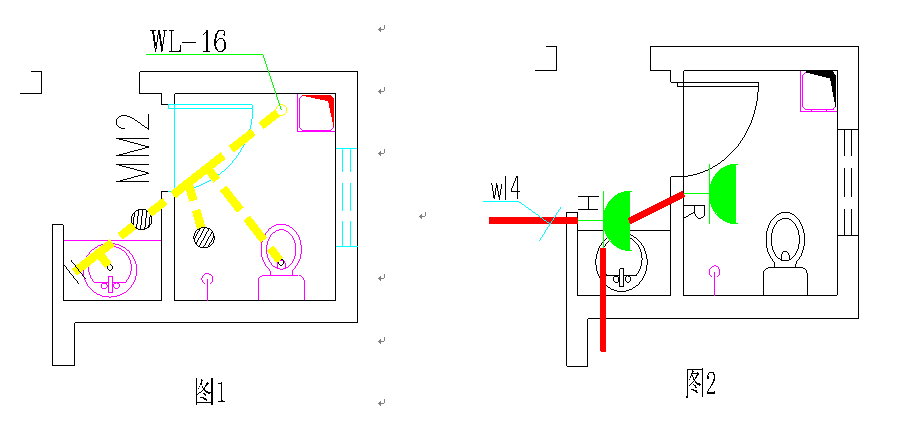

    以我項目部正在施工的華縣某小區B戶型客用衛生間為例。圖1為施工藍圖排水管道平面圖；圖2為施工藍圖電氣插座平面圖；圖3為施工藍圖電氣照明平面圖；圖4為設施圖紙地暖敷設平面圖。

    從圖1～4可以看出，無論是排水管、插座、照明還是地暖管道敷設，設計圖紙均沒有反映出管道、插座、燈具、開關及地暖管道離墻面的距離，安裝的高度。僅僅是個示意性質的圖紙。具體尺寸往往要看設計說明、規范、相關專業的標準圖集以及工人師傅的施工經驗，來加以解決。對于施工工人，一般不具備查看標準圖集的條件。利用正投影原理及計算機輔助制圖工具可以很好的解決這一問題。

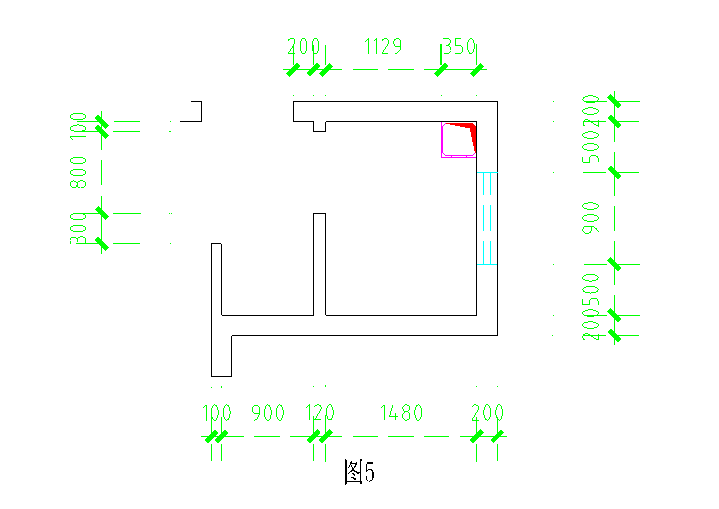

    3.1.2根據建筑的幾何尺寸，分別繪制出該衛生間的前后左右及上下面的建筑幾何正投影圖形，作為基本圖樣。如圖5



    3.2尺寸的標注

    3.2.1查閱相關資料，如圖紙、規范、標準圖集、材料手冊等掌握水電暖器具，管線位置的具體尺寸。

    3.2.2在設計及施工規范允許的范圍內，進行二次策劃排布。如圖6排水管道二次策劃布置圖。將排水橫管位置坐調整，減少管道配件，美觀實用，便于檢修。將設于樓層下的清掃口用地漏代替，可減少鄰里矛盾又不影響使用功能。橫管移位也可減少排水管道與電氣照明燈具位置重合的矛盾以及后期管道施工支吊架時打壞暗配電管的可能。

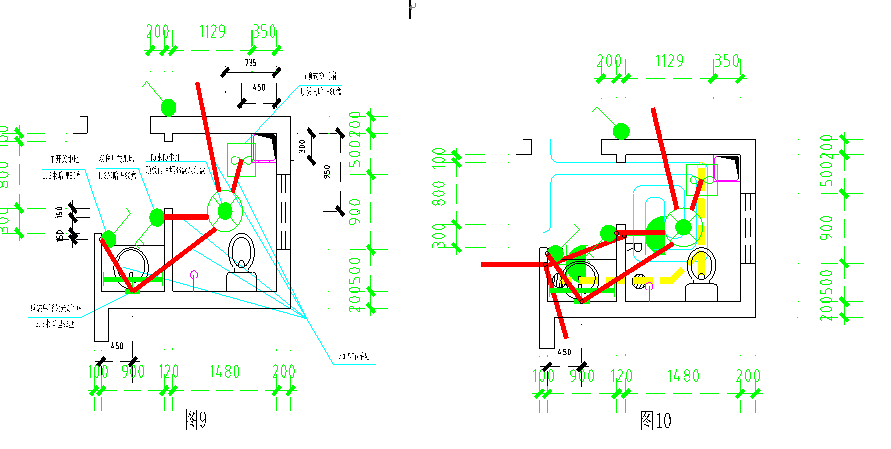

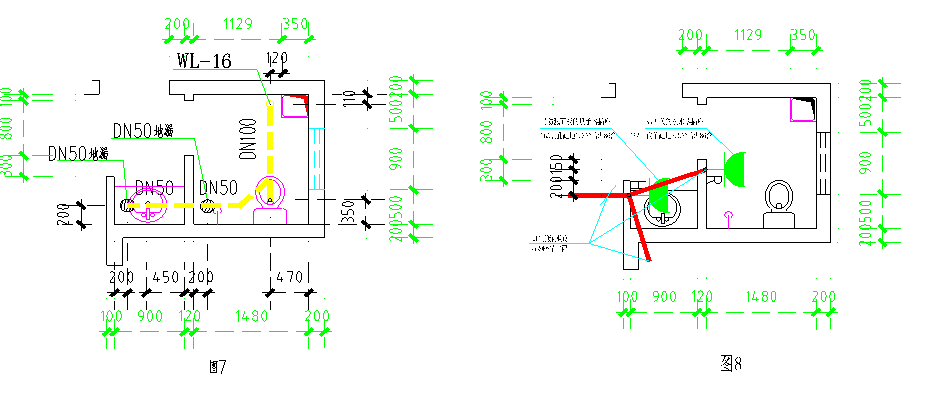

    3.2.3在各投影面上分別繪制各個專業的圖形，標注安裝尺寸。如圖7、圖8、圖9。



    3.2.4調整重疊交叉位置及走向。合理布置各專業管道，燈位開關、插座位置，避免交叉重疊造成返工，滿足安裝與使用功能要求。如圖10。

    從圖中可以看出洗手盆左側墻面上，距地1.3米處開關位置與烘手器插座位置有交叉重疊現象，偏差50㎜，即可調整該處插座位置；調整排水管走向，可以避免后期打膨脹螺栓時打壞暗配PVC電管的可能。

    3.2.5 工人進場施工前，召開各專業工種技術人員、技術工人、現場管理人員技術交底會，就各部詳圖進行全面詳細的講解，重點部位交底到相關專業具體操作人員。可利用計算機CAD軟件將圖紙分解為A4或A3紙大小打印出來進行詳細交底，必要時用A3彩色打印機分專業用不同色彩打印，以便于注明施工要點，交叉點，難點所在位置。引起施工人員重視，提高工程質量。

    4、效益分析

    4.1質量效益

    采用計算機繪圖軟件繪制水電施工詳圖，對于前期主體配合階段暗配電管，箱盒及預留洞口準確定位至關重要，可有效減少安裝尺寸偏差，增加工廠化作業的可能，做到標準化施工，程序化施工，消除質量通病，提高工作效率，觀感質量好。真正體現策劃先行的理念。

    4.2工期效益

通過精細的詳圖策劃，合理布置，可以定位置、定尺寸批量加工該部位的管道及盒子，加大預制過程，合理利用土建施工間隙，有效地減少電氣配合作業現場量尺寸排管，裁切的時間，預防管子浪費，縮短安裝配合時間。通過華縣府尚公園天下5#、7#樓工程測算，每次施工可縮短水電配合時間近2小時。

    4.3經濟效益

    高層住宅項目建設已經普及，精打細算才能產生經濟效益，通過表4.3對比，不難看出細化詳圖施工法會產生良好的經濟效益。

表4.3傳統施工方法與細化詳圖施工方法對比

方案	傳統施工方法	細化詳圖施工方法
施工方法	各專業施工各自的內容，作業現場加工制作，費工費時費料，二次配合清理工作量大。開關、插座位移偏差大，燈位留置不一致，每個人安裝位置不一致，由工人技術水平確定施工質量優略。操作工人技術水平要求高。需求人數多，可能產生工序不同造成的返工。	各專業相互協調配合，預制加工可縮短工期，降低材料，人工消耗。器具位置，布置合理整齊一致，簡化操作流程，受工人技術水平影響小，降低工人操作難度，避免返工矛盾。二次作業量小，產生廢棄物少。
費用	通過測算，采用細化詳圖法可節約各類管材4%，用工人數減少2～3人。高等級技工用量時段可減少。

    5、結語

    精細化施工是建筑企業管理發展的方向，水電安裝工程在配合建筑施工的精細化作業對建筑質量，進度、安全生產起著至關重要的作用。利用計算機繪圖軟件繪制細化施工詳圖，可以優化施工工藝，加快施工進度，減少能耗，降低成本，提高效率，保證施工質量，推廣潛力大。
