節能建筑：恒溫20℃ 300㎡別墅月采暖費300元

建筑節能已是大勢所趨，但在具體項目上如何操作？為了更直觀地讓大家感受到建筑節能的作用，本文以地暖為例，將建筑節能帶來的效果展示給大家。

與地暖使用費相關的因素可以分為三類：

1、系統：設計、材料和安裝；

2、保溫：建筑保溫和地暖保溫；

3、使用：用戶習慣、溫度設置等。

300㎡，冬季屋內恒溫20℃，一月采暖費才300元，這數據難以置信。

我們知道，地暖24小時開，一個月使用費如下：

哪怕是80平米的地暖，一月采暖費用也不止300元。那本案是怎么做到的呢？

(一)

案例小區：英郡雷丁小城

小區位置：上海市松江區莘磚公路555弄

建筑類型：三層獨幢別墅

建筑面積：300平方

采暖面積：170平方

采暖設備：空氣能水地暖、全換熱新風

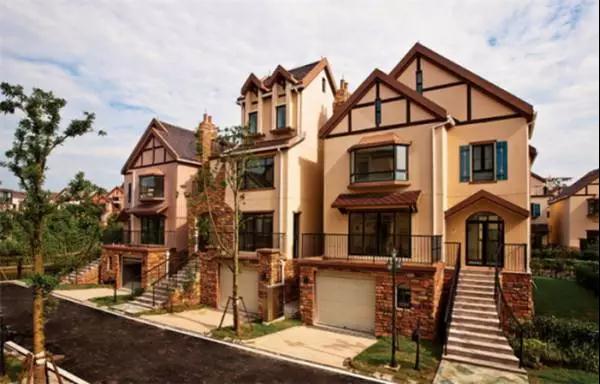

建筑外景

(二)

2017年1月總耗電581.6元，采暖耗電300元左右。

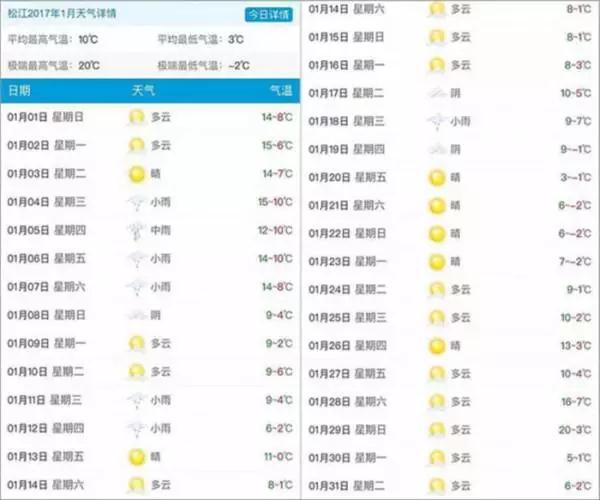

上海1月溫度表

4℃以下21天，最低-2℃，最高20℃。陰雨8天，晴7天，多云16天，屬于常見的冬季天氣。

總耗電

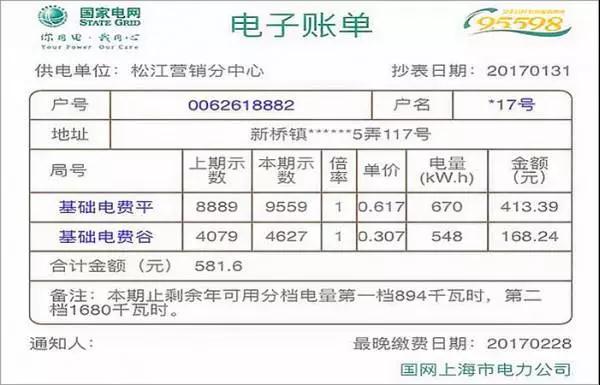

建筑總耗電1218度，總電費581.6元。包括一輛電動汽車、家庭電器以及采暖用電。

空氣源熱泵主機耗電

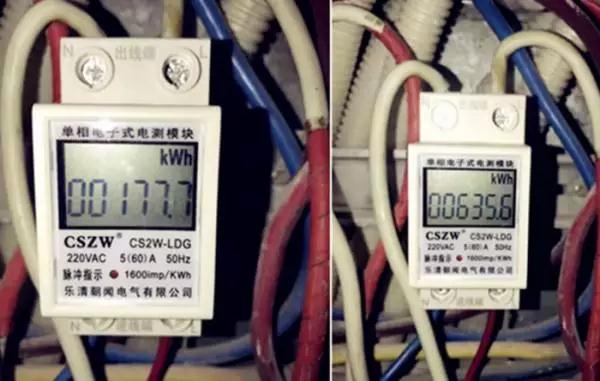

空氣源熱泵主機專門安裝了一塊電表，2017年1月2日讀數為177.7，2月1日讀數635.6度，區間耗電457.3度，按0.617元/℃算，282.15元。

備注：該耗電量不包括主循環泵和各混水循環泵耗電。

室內恒溫20℃，300㎡一天的采暖費才10元！！

怎么做到的？

(三)

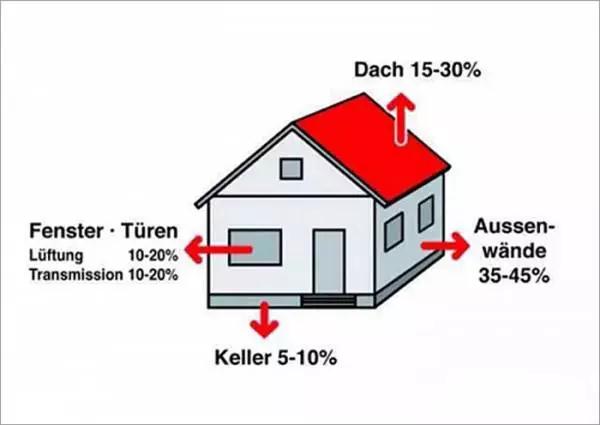

建筑散失比例大致為：

地下室散失 5-10%

外墻散失 34-45%

屋面散失 15-30%

門窗散失 20-40%（其中通風熱量散失10-20%，門窗材料本身傳導熱損失10-20%）

(四)

地下室節能處理

土壤是一種很強大的蓄熱傳熱體。上圖中5-10%熱量散失，是指做過擠塑板圍護的地下室。而國內的建筑很多不做，所以散熱量應該是更大。

缺乏保溫措施，會導致地下室內墻面溫度過低。大溫差導致墻面結露滋生霉菌。

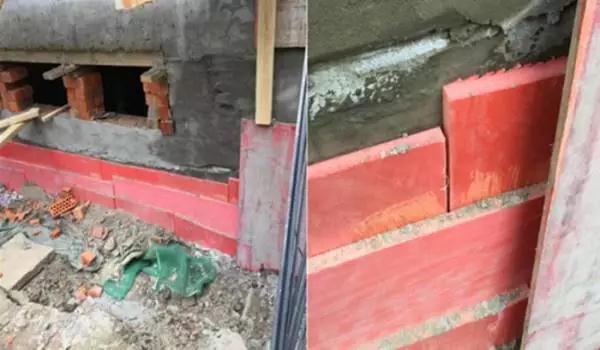

本案的地下室四周采用3層2cm（共6cm）綠羽地下室圍護專用擠塑板作保溫節能處理。其熱阻大于2.0㎡K/W，遠高于上海市節能要求的1.2㎡K/W，能有效降低熱量通過地下室地面四周的散失。
外墻散熱節能處理

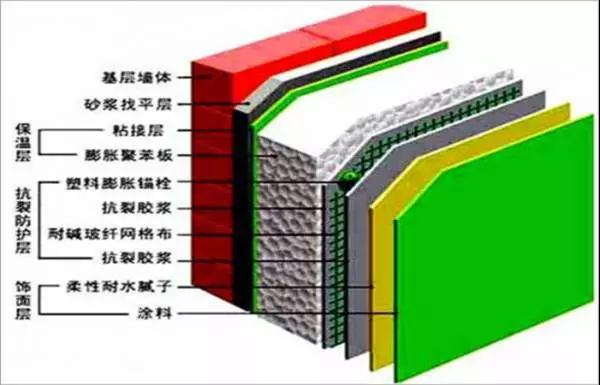

外墻散熱量占建筑整體散熱量的近一半，且施工條件復雜，對施工質量要求較高，需要特以注意。本案采用經典的薄抹類外墻外保溫結構進行節能處理，基本結構圖如下：

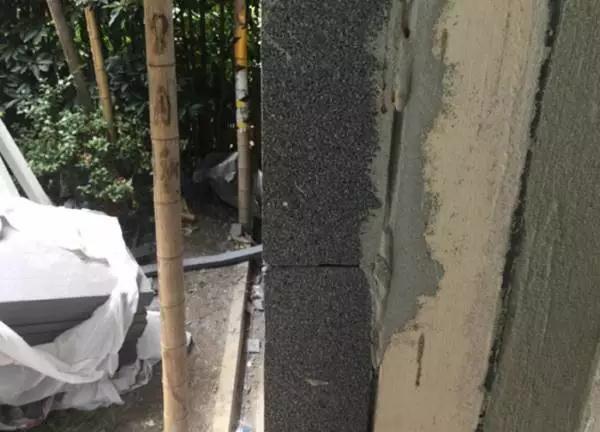

其中保溫層采用的是7cm厚度的石墨聚苯板，導熱系數0.032，熱阻2.18㎡K/W，遠高于上海市節能標準要求的0.6㎡K/W。

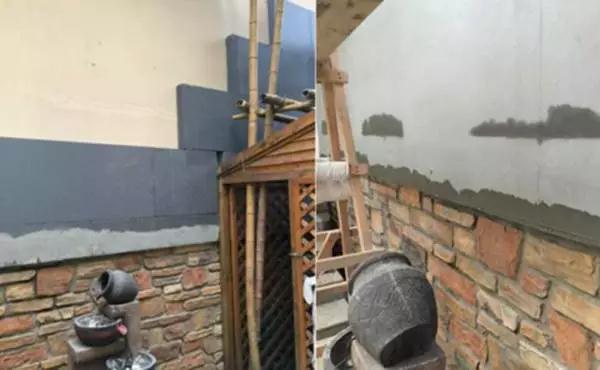

由于是舊房改造，施工過程中并沒有做到100%圍護結構，并不完美。如圖所示的石材裝飾部分，并沒有做外墻保溫構造。

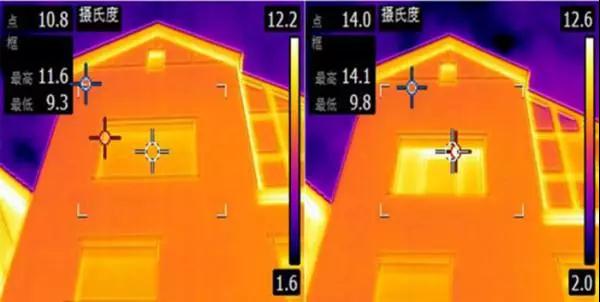

通過紅外線圖像可以清楚看出：左側未做外墻保溫的建筑，外墻溫度為16.2攝氏度；右側為本案房屋，建筑外墻溫度11.2攝氏度，效果極其明顯。
建筑屋面節能處理

建筑屋面散熱量雖然僅為整體散熱的20%左右，但如果屋面沒有良好的節能措施，在夏季陽光直射的情況下，閣樓內會非常燥熱，舒適度極差。

本案建筑內屋面采用了類似于外墻外保溫薄抹灰的做法，選用的是10公分的石墨聚苯板，熱阻3.125㎡K/W，遠高于上海市節能標準要求的1.0㎡K/W。

建筑閣樓雖然保留了原開發商的10公分厚度的普通聚苯板內保溫層，夏季的時候，閣樓的溫度仍然高于其它房間溫度2-3攝氏度左右。

需要補充說明的是，該小區鄰居業主在裝修時，為了裝修方便，基本都拆除了開發商提供的內保溫層，這其實對建筑能耗影響較大。
建筑門窗散熱節能處理

一、窗戶

建筑門窗根據材料結構的不同，散熱量最高可以達到整體建筑散熱的40%作用。散熱途徑包括門窗框扇導熱，玻璃與框扇邊緣線性導熱，玻璃傳熱三個部分。

小區開發商贈送的門窗為斷橋鋁雙層玻璃，本案建筑中我們對所有的門窗均進行了拆除。

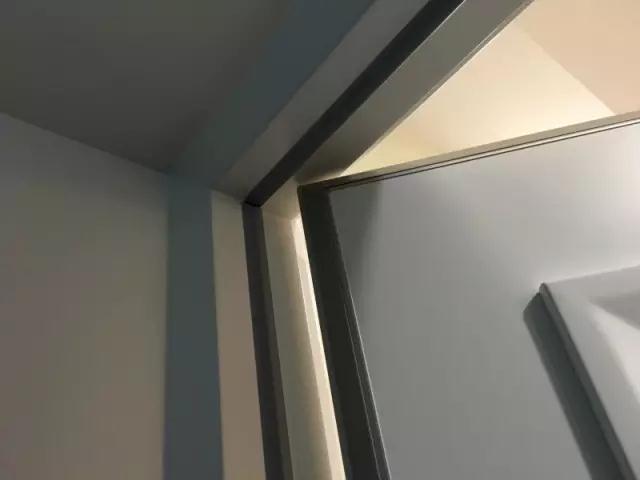

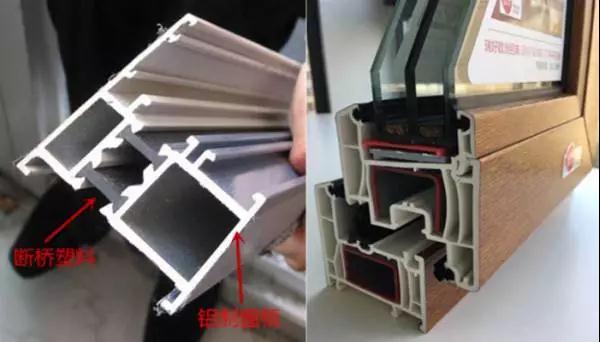

從窗框?qū)Ρ燃纯煽闯觯瑪鄻蜾X門窗框的隔熱僅依靠一2m寬度隔熱條，門窗框本身傳熱量較大。優質的PVC多腔，多道密封門窗柜扇的導熱性，可以輕易達到斷橋鋁門窗的數倍以上。

所以，進行了以下的技術升級：

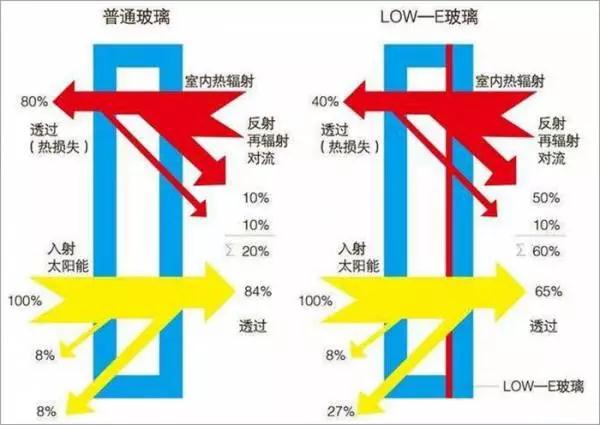

1、玻璃結構從普通的雙層中空玻璃，更改為李賽克12mm空腔充氮LOW-E玻璃。

2、門窗安裝時，并末做被動房級別的氣密處理，更多的依靠門窗制造過程中的結構配合，氣密性應在六級以上。

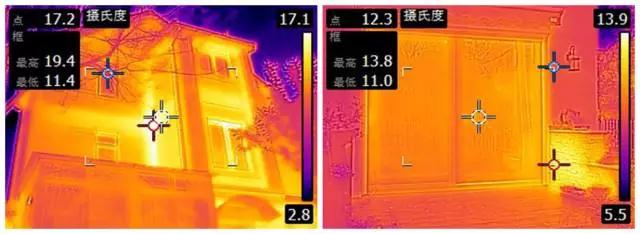

在窗節能處理后，通過紅外線成像圖片，我們可以清晰的看到兩種建筑的散熱對比。

前者為普通斷橋鋁雙層門窗，在室內溫度基本一至的情況下，外側溫度為17度左右，后者本案門窗，窗戶外溫度為12度左右，兩者相差5度。
二、外遮陽

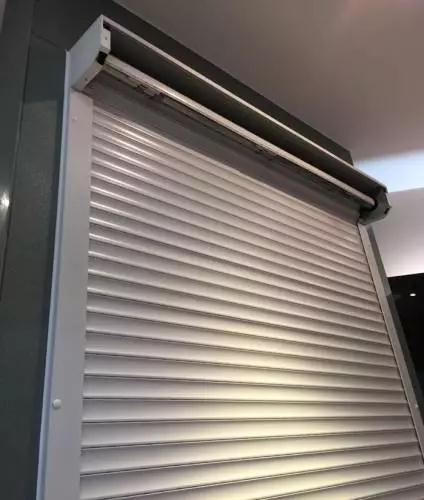

本案在門窗改造之外，同時采用了外遮陽節能措施，門窗均安裝了硬質金屬鋁卷簾式外遮陽。

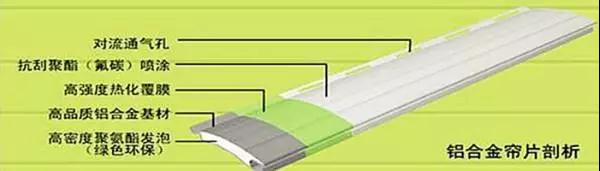

結構如下：

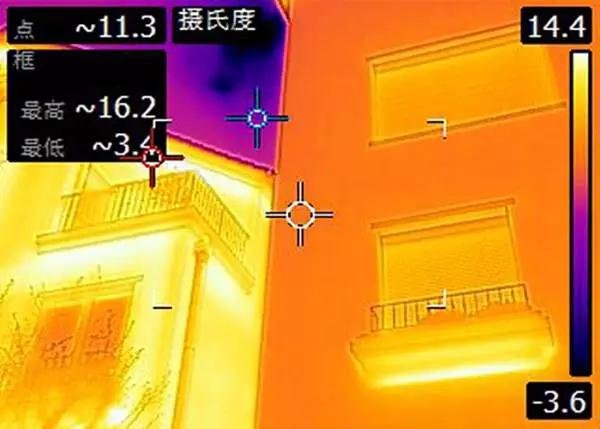

通過紅外線成像圖片，我們可以清晰的對比出有無外遮陽，對建筑熱量散失的影響，兩者有3度左右的溫差。

當然，外遮陽更重要的節能意義，不僅在于減少夏季太陽直曬對室內溫度的影響，還同時具備隔音防盜的作用。在德國，基本上100%的建筑采用外遮陽結構。

地暖施工中節能處理

1、地暖保溫結構

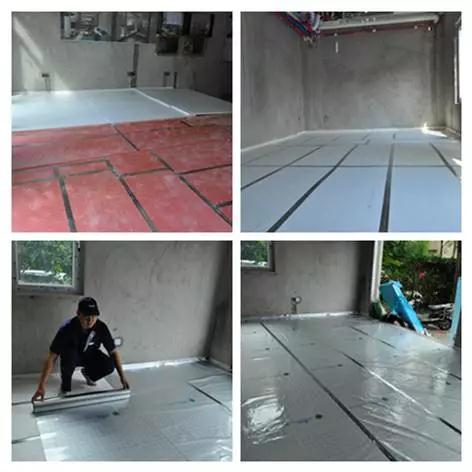

在與土壤接觸部位的保溫層采取了1+2+3結構：

1層防潮膜+2CM綠羽圍護用擠塑板+3CM綠羽地暖用白晶板

反射膜采用綠羽純鋁膜。這里說明一下純鋁反射膜為亞光，鍍鋁反射膜才是亮光。保溫板接縫處，反射膜搭接處，均采用鋁箔膠帶封閉處理，從而降低輻射系統的熱量損失。

2、縫隙處理

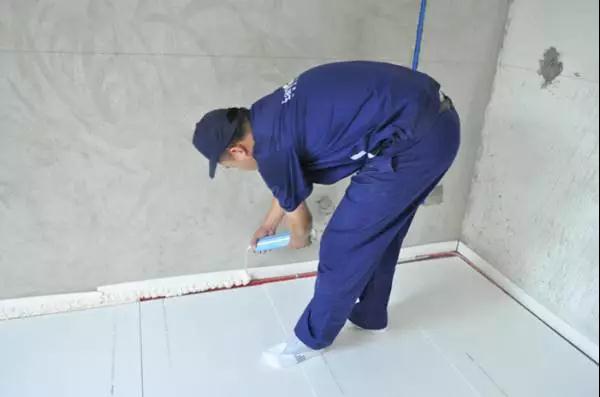

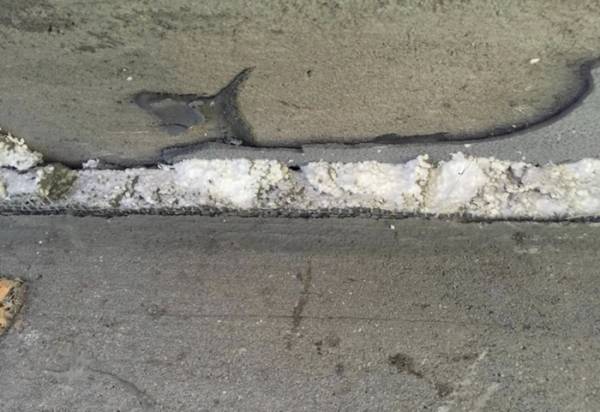

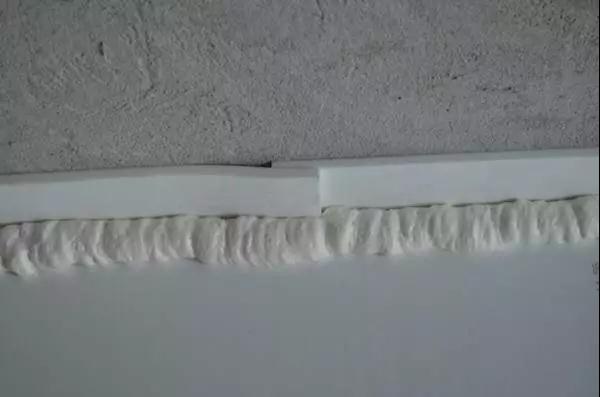

地面保溫層整體施工思路為，盡量減少接縫、空腔，不漏鋪。保溫板的切割拼縫應特別加以注意，厘米級縫隙切割保溫板填充；毫米級縫隙使用鋁箔膠帶封閉處理；不規則的縫隙，采用聚胺脂發泡填充。

3、衛生間

衛生間人員停留時間較少，面積小，如用水地暖，即使平時不全功率運行，也會產生一部份熱量損耗。建議使用電采暖形式，升溫快，使用方便。
因此，本案衛生間均采用丹佛斯發熱電纜做電地暖。即三個衛生間采用電地暖，房間采用水地暖，采暖更加靈活方便。同時分水器定位于房間內，可以有效增加室內散熱，對節能也有一定的影響。

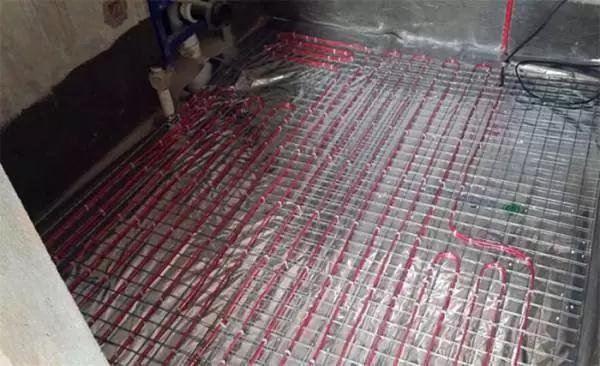

本案發熱電纜下方均鋪設有直徑3mm，網格5公分間距的鋼絲網。可架空發熱電纜，使其浮空被混凝土包裹；亦可防止局部高溫對反射膜和保溫板造成損傷。

一般家庭可以有哪些借鑒？

1、內墻保溫、屋面保溫、底層保溫。一般商品房沒有條件做外墻外保溫，只有做內保溫，當然會損失部分空間。頂樓做屋面保溫、地樓不做地暖也建議用一層擠塑板，做地暖用3cm白晶板。

2、門窗采用節能門窗+外遮陽。門可以加門扇密封條、門框密封條，門的底部一定也要密封條。既可以隔音，也可以節能。

3、地暖保溫采用白晶板，處理好保溫層縫隙，水電分開，分水器放在需要長期采暖的區域。

總的來說，就是利用專業的材料、工具、施工，給建筑穿上一層保溫的外套，減少熱量的損失。
