框架結構節點區施工質量控制要點

李雄艷
    Abstrect: In the frame structure, the whole structure system as a link node is the hub of beam and column under various loads, stress, and reinforced concrete engineering, template, the construction of the key parts of the intersection in actual construction, with all kinds of hidden trouble. This paper analyzes the problems of construction, and the node of the corresponding treatments.

    Key word:  link node  stirrup  maskant

    鋼筋砼框架結構是我國工程建設的主要形式之一，廣泛應用于多層工業與民用建筑中。

    框架結構主要由框架梁和框架柱組成，梁和柱通過節點的連接形成空間框架，節點承受由梁端和柱端傳遞來的軸力、彎矩和剪力，受它們共同作用且受力狀態復雜。節點要求具有足夠的強度，以抵抗相鄰構件承受的各種荷載．保證整個結構體系堅固和安全可靠。同時框架節點構造復雜，鋼筋密集，技術要求高，施工難度大，質量難以控制。因此，要解決這一難題需要從節點砼澆筑，梁柱主筋錨固，梁柱箍筋合理布置及主筋砼保護層厚度等多方面采用有效的措施加以控制。

一、選擇合理的澆筑方案，保證節點砼形成核心作用。
    砼施工方案中，當梁與柱的砼強度等級不同時，必須保證框架節點區的砼強度等級與柱之砼強度等級相同。不能與強度等級較低的梁板砼等級相同。這是制訂砼澆注方案的原則。

    當設計上柱和梁板砼強度等級不同時，又考慮到施工的方便，可采用以下比較靈活的辦法，保證節點區砼的核心作用：
    1、當梁板與柱的砼強度等級僅相差5MPa時，節點區砼可以與樓蓋梁板砼一起澆筑；
    2、當梁板比柱的砼強度等級低10MPa和15MPa時，節點區也可用同梁的砼強度等級相同的砼澆筑。但需在節點區增設豎向短鋼筋，予以加強。其數量分別為主筋的50%和100%；豎向短筋長度應滿足錨固要求。
    3、當梁板比柱的砼強度等級低20MPa時，節點區必須同柱的砼強度等級相同的砼澆筑。為了防止在兩種砼交接處形成冷縫，建議在節點周邊梁柱交界處用快易收口網，設置垂直交界面，用塔吊漏斗運送高等級砼澆筑節點。梁板砼仍然可用泵送澆筑。

    施工方案中還應明確，節點上下的施工縫，必須按施工縫處理方法施工，以保證柱子剛度的連續性。

二、控制好節點區梁柱箍筋的數量和位置
    框架節點區，鋼筋密集，有梁柱主筋又有梁柱箍筋。梁柱主筋在節點區的通過比較容易，而箍筋在節點區如何布置一直是框架施工的難題。在節點區那種箍筋必須保證那種箍筋避讓，是我們要解決的問題。在框架節點區柱的箍筋，必須按設計布置，梁的箍筋可以避讓，不進入節點區。

    框架柱的箍筋直徑、間距、加密區長度、箍筋形式和綁扎質量都要嚴格檢查。

    柱的箍筋在節點區如何綁扎又是一個難題，傳統的做法有用兩個開口箍筋拼合的，也有采用部分套箍法的。實踐證明，開口箍筋拼合法很難保證箍筋對砼核心區有效約束的作用。部分套箍法要求將部分側模板拆除，才能保證節點區箍筋的綁扎質量，難度也相當大，都是應該摒棄的方法。

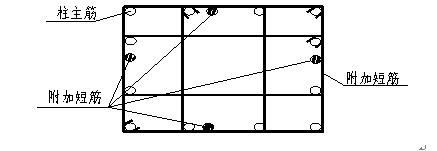

    這里推薦一種整體套入法，把柱之箍筋焊在幾根附加的縱向短筋上，形成一個整體骨架，再將整體骨架套入柱子縱筋，調整好位置固定，然后傳梁鋼筋并綁扎。為了防止附加短筋與柱子縱筋沖突，造成套箍困難，附加短筋應偏離箍筋角部5cm左右（見下圖）。采用該法可以保證柱節點箍筋的間距和數量，實施效果好。

    縱橫梁的箍筋必須從距離梁支座邊緣5cm起布置，并保證加密區的長度。

    在8度地震區，梁柱箍筋末端應做135。彎鉤，彎鉤端頭平直段長度不應小于箍筋直徑的10倍。

三、梁柱縱向鋼筋在節點區必須有可靠的錨固
    梁柱縱向鋼筋在框架節點區的錨固可分為中間主節點、端柱節點和角柱節點等不同情況，框架柱的縱向鋼筋能比較容易地穿過中間層中間節點和中間層端節點。框架梁的上下縱筋在中間層端節點的錨固，也比較容易滿足規范要求，施工難度比較大的是頂層端柱節點和角柱節點上梁柱縱向鋼筋的錨固。

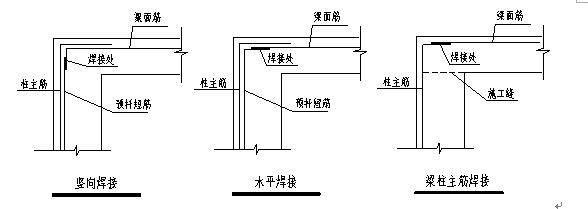

    “混凝土結構設計規范”GB50010-2002第10.4.4條，對梁上部縱向鋼筋與柱外側縱向鋼筋在頂層端節點上搭接，推薦采用水平搭接和豎直搭接兩種方法，水平搭接是柱的外側鋼筋在柱頂部位彎折與梁的上部鋼筋搭接，搭接長度1.5La。豎直搭接是梁的上部鋼筋沿柱外側向下彎折與柱子鋼筋搭接，搭接長度1.7La。要實現這種搭接要求柱子鋼筋、模板，梁的鋼筋、模板必須一次支設完成，然后才可以澆筑柱的砼至柱頭（梁底）留施工縫。這種方法的缺點是，當梁的鋼筋就位后，節點區鋼筋密布，澆筑砼很困難，或必須在柱身預留澆灌孔，才可以澆灌砼。為了解決這一難題，一些施工單位創造了一些使用的方法，先支好梁柱模板，綁扎好柱的鋼筋，梁的鋼筋暫不就位，只把設計上梁柱必須搭接的鋼筋換成短鋼筋，插入柱身，與柱子鋼筋綁扎，就可以方便地澆筑柱的砼。此后，梁鋼筋就位，再將預留短筋與梁的面筋焊接。梁柱鋼筋錨固長度都可滿足設計要求。下面給出三種預留短筋的焊接方法，可供參考。


四、受力鋼筋砼保護層厚度必須滿足規范要求。
    鋼筋的砼保護層厚度的規定，是為了滿足結構構件耐久性和受力鋼筋有效錨固的要求。保護層厚度太小，滿足不了上述要求，保護層厚度太大了，構件表面容易開裂。所以必須按照規范和圖紙的規定施工。把保護層厚度控制在規范允許的偏差范圍以內。

    1、框架柱的箍筋直徑較大，間距較密，肢數也較多，加工難度大，安裝時難度也較大。內外箍筋很難做到完全重疊。若外凸，則模板無發安裝；若有意做小點，會造成柱之縱筋保護層偏大。解決的方法是精心施工，提高鋼筋的現場加工精度，確保鋼筋保護層厚度符合設計要求。

    2、縱橫向框架梁，同時穿過框架節點時，一向梁主筋要從另一向梁的主筋下穿過，這就造成一向框架梁面筋保護層厚度偏大，而且這一向梁的主筋與箍筋綁扎不上。解決辦法是和設計院聯系，確定好主次梁關系。在次梁梁端箍筋下料時，把箍筋高度減小2-3cm。這又導致了主筋保護層偏大。當保護層厚度大于4cm時，可在梁端加鋪一層鋼絲網，以防止表面開裂。還需要注意，由于箍筋高度減小，導致梁界面設計高度減小，可能影響到梁正截面抗彎能力，設計院要予以復核。

參考文獻：
1、鋼筋砼結構設計規范GB50010-2002
2、國標03G101-11
3、關于鋼筋砼框架結構施工中的若干問題   張功新   建筑技術  2005年第一期
4、加強鋼筋砼框架結構施工質量控制提高抗震性能    孫寶強   建設監理 2009年第6期


(本文來源：陜西省土木建筑學會  文徑網絡：文徑 尹維維 編輯  劉真 審核）
