綜合樓工程97m挑檐支模架體施工方案

趙劍龍    陳建慧

（陜西省第五建筑工程公司六分司  商洛市建設工程質量安全監督站）

    當支模架體位于超高、懸挑長度大、構件荷載較重的懸挑架搭設，為確保其安全實施，常規施工方法是采用滿堂架體從地面搭設的施工方法，但是其施工成本非常高，為節省費用，本項目選用了承載力和穩定性相應較能保證的斜撐卸荷支模方法。

1.工程概況

    本工程位于商洛市西片區，工程等級為一級，設計使用年限為50年，抗震設防烈度為8度，地下一層，地上22層,框剪結構，總建筑面積72421.87m2。該工程屋面結構標高88.8m以上沿建筑物外圍均設有挑檐，挑檐高度為8.25m，沿軸線外懸挑的尺寸在3.5-3.95m。

2.搭設方案及搭設施工技術

    2.1搭設方案：

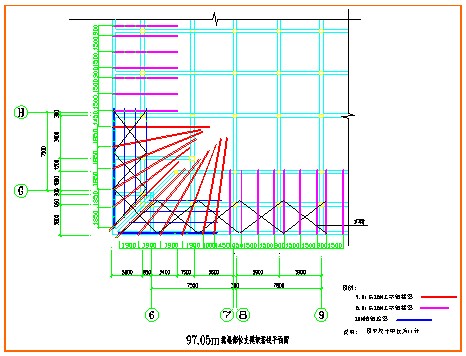

    本支模架體具有高度超高，懸挑長度大，構件荷載較大的特點，搭設落地式支模架不僅工料浪費嚴重，亦影響工期，且因超高穩定性較差，架體變形難于控制，勢必對挑檐的施工質量（底部水平度偏差大）產生不利影響。使用鋼絲繩斜拉的卸荷架體進行模板支撐，亦難保證挑檐的施工質量。故此方案選用了承載力和穩定性相應較能保證的斜撐卸荷支模架。本架體分為支模架和基礎架兩部分：挑檐大面部位支模架在二十二層樓面上埋設16#工字鋼挑梁，在工字鋼挑梁上搭設支模架立桿，挑檐轉角部位支模架采用埋設16#工字鋼挑梁，在工字鋼挑梁上安裝10#槽鋼連梁，再在槽鋼連梁上搭設支模架立桿。基礎架為2道雙鋼管斜撐桿，是支撐支模架工字鋼梁的支撐架體，為其上部的工字鋼梁和支模架體創造搭設平臺，具體搭設范圍詳見下圖：

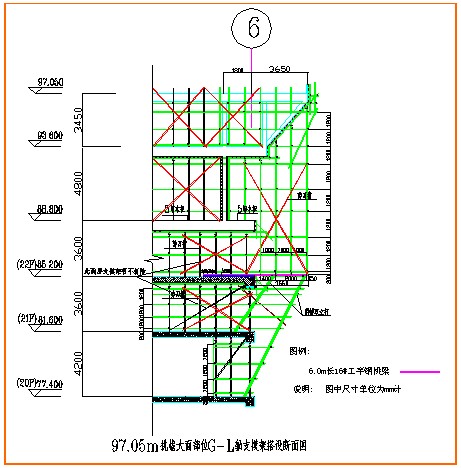

    在搭設過程中，首先在二十二層樓面處開始埋設錨環，布置長度為6m和9m的兩種16#工字鋼懸挑梁，間距為0.9-1.5m。然后在工字鋼挑梁上搭設支模架立桿，支模架立桿間距為1m，步距為1.2m。在挑梁上焊接￠25的鋼筋頭固定件，從而與支模架立桿連為一體。為保證安全，22層和21層的支模架與剪刀撐均暫時不得拆除，同時在22層和21層設置2道雙鋼管斜撐桿，雙鋼管斜撐桿一端與支撐挑梁的縱向水平鋼管連接牢固，另一端則與22層及21層下的滿堂架架體水平桿鎖扣牢固，同時在雙鋼管斜撐桿頂部及22層、21層滿堂架橫向水平桿均加密，以增加斜撐桿整體穩定性。支模架沿支模架體外排立桿的四周滿設豎向剪刀撐，中間每間隔4m左右設置一道橫向剪刀撐，在支模架底部、頂部各設置一道水平剪刀撐。支模架架體與混凝土框架柱采用抱柱連接，每步連接一道，以提高支模架在施工荷載作用下的變形能力。搭設詳見下圖：

    2.2基礎架體搭設的施工技術

    2.2.1基礎架為支撐支模架工字鋼梁的支撐架體，是架體搭設中的重點及難點。基礎架為2道雙鋼管斜撐桿，是支撐支模架工字鋼梁的支撐架體，為其上部的工字鋼梁和支模架體創造搭設平臺。每道雙鋼管斜撐桿均與22層和21層的滿堂支模架鎖扣牢固，挑梁底第一道橫向水平桿左右通長設置，接長時采用專門制作的接頭，角部無法設置挑梁底第一道左右通長橫向水平桿時，使用17#鋼絲繩與花籃螺栓將雙鋼管斜撐桿與結構梁上的預留管孔（或?qū)�拉螺栓孔）拉結并預加一定預緊力。外側雙鋼管斜撐桿連接節點處采用雙扣件，支撐工字鋼懸挑梁的縱向水平鋼管與斜撐雙鋼管連接節點處亦須采用雙扣件。同時在挑檐大面外側支座處工字鋼挑梁底使用U型頂托頂緊支撐工字鋼懸挑梁的縱向水平鋼管，在挑檐轉角處工字鋼中間支座和外側支座挑梁底均使用U型頂托頂緊支撐工字鋼懸挑梁的縱向水平鋼管。為保證架體整體穩定，架體外圍的縱、橫向水平桿須通長交圈，架體外圍設置通長通高縱向剪刀撐，內側設置斜拉斜撐桿。要求在二十二層樓面混凝土強度達到設計要求后，再搭設工字鋼挑梁及上面的支模架體。

    2.2.2搭設流程按1：1比例對雙鋼管斜撐桿放樣→確定斜桿長度及傾角→斜撐桿截角→確定斜撐桿上端橫向水平桿設置、并用旋轉扣件連接斜撐桿和橫向水平桿→架體斜撐桿定位彈線→鋪墊板或墊塊→放縱向掃地桿，并臨時固定→扶握斜撐桿上部已連接的橫向水平桿，配合下部作業人員安裝斜立桿，并與縱向掃地桿扣緊→安裝橫向掃地桿、且將向掃地桿與內部架體拉結→將上部橫向水平桿與內部架體連結→安裝第一步水平橫桿、并與內部架體拉結→安裝第一步縱向水平桿→鋪腳手板、架體逐漸升高→安裝16#工字鋼挑梁→安裝工字鋼挑梁上的10#槽鋼連梁。

    2.2.3搭設要點

    ⑴基礎架搭設以1：1比例放樣確定斜桿長度及傾角，然后截角，保證架體桿件及搭設尺寸的準確，從而保證基礎架傳力的合理性及穩定性。

    ⑵基礎架斜撐桿搭設先確定上部橫向水平桿的位置和連接，安裝過程中扶住此水平桿，配合下部作業人員與縱向掃地桿進行扣緊安裝。以保證斜撐桿安裝的安全。

    ⑶挑梁轉角部位在10#槽鋼連系梁上焊接上部立桿鋼管定位筋，使10#槽鋼連系梁和上部的支模架架體立桿連接牢固。同時在基礎架體斜撐雙立桿頂端位置焊接底部支撐定位筋，使16#工字鋼挑梁與基礎架體雙鋼管斜撐桿牢固連接。

    ⑷10#槽鋼與16#工字鋼挑梁通過M14 U型螺栓牢固連接。

    2.3支模架架體搭設施工技術

    ⑴支模架為模板支架，搭設前必須按設計的立桿平面布置圖在挑梁上彈線，以確保立桿間距符合設計要求。

    ⑵設置縱橫向掃地桿。縱向掃地桿用直角扣件固定在距底座上皮不大于0.2m處的立桿上，橫向掃地桿固定在緊靠縱向掃地桿下方的立桿上。

    ⑶立桿之間按步距1.2m內滿設雙向水平桿，并分別與相交立桿扣接牢固，外圍水平桿設于立桿內側，其余縱橫向水平桿均分別設于立桿同側，以便剪刀撐和斜桿與立桿相交處的扣接。

    ⑷豎向剪刀撐：豎向剪刀撐斜桿與地面傾角為450～600，并與地面頂緊，剪刀撐與立桿有效連接，斜撐搭接長度不少于0.5m，采用不少于2個旋轉扣件固定，剪刀斜撐端頭伸出扣件邊緣長度不應少于0.1m。

    ⑸水平剪刀撐：水平剪刀撐與水平桿或立桿連成整體，架體水平桿與已澆混凝土結構柱進行拉接，其節點間距不大于2倍步距，以便將施工中產生的水平推力傳遞到結構構件（柱）和樓面，確保支架整體穩定。

    ⑹除頂部接長外，立桿接長均采用對接扣件，對接扣件交錯布置，兩根相鄰立桿的接頭不在同步內設置，同步內隔一根立桿的兩個相隔接頭在高度方向錯開距離不小于0.5m，各接頭中心至主節點的距離不宜大于步距的1/3；立桿垂直度按≤L/400（L為整架高度）。

    ⑺各扣件螺栓均采用測力矩扳手?jǐn)Q緊，使其扭力矩均控制在40～65N·m。

    ⑻交叉支撐、水平加固桿、剪刀撐不得隨意拆卸，因施工需要臨時局部拆卸時，施工完畢后應立即恢復。

3.支模架體監測方法

    3.1監測項目：支架沉降和位移。

    3.2測點布設：根據需要在梁下或梁上均設一個監測剖面。

    3.3監測頻率：在澆筑混凝土過程中實施監測，監測頻率不超過30分鐘一次進行連續觀測。

    3.4報警設置：當變形超過控制范圍時，變形監測報警器報警，應立即停止作業。

4.架體使用及管理要求

    4.1架體搭設完畢后需經設計、施工及監理共同驗收，合格后方可交付使用。

    4.2體架搭設好后不得任意拆改，如確需改動，須經工程技術人員重新設計。

    4.3不得在架體上集中堆放施工材料器具，其允許荷載值不大于3000N/m2。

    4.4在施工過程中，安全員要經常檢查，觀察連墻桿、大小水平桿、立桿、剪刀撐等的扣件是否有松動，各部桿件是否有拆除現象等。

    4.5混凝土澆筑注意事項

    ⑴確定合理混凝土澆筑方案，并嚴格按方案組織澆筑施工。

    ⑵梁柱分兩次澆注，先澆柱混凝土，待柱混凝土達到一定強度后，再澆梁混凝土。

    ⑶確保模板支架均衡受載，采用由中部向兩邊擴展、左右同時對稱澆筑的方式、按照規定路線進行混凝土澆筑。

5．安全措施

    5.1施工方案須經專家論證通過，按規定程序報批，確保方案安全合理、切實可行。

    5.2架體搭拆必須由持上崗證的專業架子工承擔，有高血壓、心臟病及不適應高處作業體征的人員不得上架操作。

    5.3搭拆作業前，檢查個人的安全防護用品是否完好，著裝是否緊湊，工具袋等必需用品是否齊全完備，待一切確認后方可進入作業區作業。

    5.4架體搭拆為高空作業，搭拆中必須可靠系牢安全帶，架體上不得存放任何懸浮材料。

    5.5不準利用架體垂直吊拉運送材料，夜間、雨雪、強風天氣嚴禁架體作業。

    5.6操作人員必須步調統一，設專人指揮。當兩人共同搭拆同一桿件時必須互相呼應，確認無誤后方可進行作業。

6．結束語

    按此方案搭設縮短了施工工期30余天，節省費用20萬元，在實施過程中，經檢測架體沉降和位移變形值均在控制范圍內，現懸挑架已全部施工結束，實踐證明，本施工技術是可行的。

依據標準：

[1]《建筑施工安全檢查標準》JGJ59-99；

[2]《建筑工程荷載規范》GB50009-2001；

[3]《建筑施工模板安全技術規范》，JGJ162-2008；

[4]《建筑施工高處作業安全技術規范》；JGJ80-91；

[5]《混凝土結構工程施工質量驗收規范》GB50204-2002；

[6]《扣件式鋼管腳手架技術規范》JGJ130-2001。
