某磚混結構工程混凝土樓板裂縫的原因分析及控制措施

藍振華

華陰市住房和城鄉建設局

引言

    從2000年開始，華陰已經不再使用預制混凝土樓板了，現澆混凝土樓板已被大家廣為所知，現澆混凝土樓板整體性好，抗不均勻沉降性強，對結構抗震非常有利。然而，在實際施工及后期房屋使用中，又出現了一個常見的質量通病，即裂縫問題。混凝土樓板產生裂縫的原因是多方面的，主要可分為受力裂縫和非受力裂縫兩大類，前者是由外荷載（如靜、動荷載）的直接應力，即按常規計算的主要應力引起的，通過合理的結構選型及配筋，基本能避免產生此類裂縫；后者主要由結構自身變形引起的，結構由于受到溫度、收縮和膨脹、不均勻沉降等因素影響，自身變形得不到滿足，引發應力，當應力超過一定數值時即引起裂縫，通過合理選用材料，提高抗裂構造措施，完善施工過程中的管理等控制措施可以避免或減少此類裂縫的產生。在實際的工程中，樓板的非受力裂縫則最為常見。因本人在實際工作中的關系經常參與處理一些工程中的質量檢查，其中現澆樓板裂縫的問題比較多，在這里結合某些工程實例，簡要分析一下磚混工程混凝土樓板裂縫的特征、成因以及相應的控制措施，以供大家參考。

1.工程實例

    華陰市某拆遷安置小區3、4、5、6號住宅樓均為六層住宅加一層地下室磚混結構，該樓在2010年10月正處于交付使用階段時，無意中發現部分現澆面板有斜裂縫出現，隨后檢查發現其他樓也有類似裂縫出現。

    該住宅樓設計上均采用鋼筋混凝土條形基礎，現澆部分混凝土標號基礎墊層為C15，現澆各層梁、柱、外墻構造柱、圈梁、過梁、屋面現澆板、梁、圈梁、室外現澆挑檐及基礎混凝土強度等級均為C30，其余的構造柱、圈梁、過梁、樓梯及除施工圖、施工圖集、注明外均為C20.主體結構均采用MU10多孔磚、外墻室外散水以及下內墻-2.300m以下均采用M10水泥砂漿砌筑，外墻散水至11.60m（四頂層）及內墻-2.300m~11.6m（四頂層）均采用M10混合砂漿砌筑，11.6m(四頂層)以上均采用M7.5混合砂漿砌筑，板平圈梁、構造柱及全現澆鋼筋混凝土樓、屋面板結構體系。另該住宅樓為提高建筑物的整體剛度，一~六層三道內外縱墻為370厚。

    1.1裂縫形態及成因

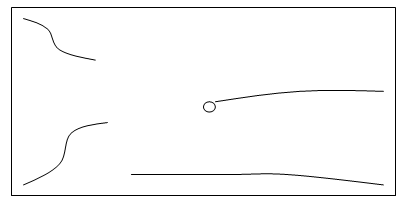

    現場我們對樓板裂縫的位置及形態進行了繪制，并測量了裂縫寬度（總體介于0.06mm~0.25mm之間），發現該樓裂縫大致呈三種形態：1）穿過燈口直線分布；2）樓板角部斜向裂縫；3）平行于墻體直線分布，裂縫形態見圖1.

    綜合現場檢測的結果和調查了解的情況，并查閱相關的圖紙及工程資料，根據裂縫出現的部位及裂縫形態，將裂縫歸納成三類：

    1）沿預埋管線未知的裂縫。

    該裂縫主要現在沿板中預埋管線的位置，裂縫大致呈直線規則狀，且基本都穿過燈口，沿樓板通長存在。

    此類裂縫的出現主要是由于樓板內埋設有PVC電線管，且局部線管多層交叉重疊，而PVC線管的線膨脹系數大于混凝土的線膨脹系數，施工時為方便線管固定，一般會將線管綁扎在板底鋼筋上，，似的該處的混凝土保護層厚度必然教其他部位薄，當樓板受到外界溫度、濕度等因素變化影響時，混凝土內部會產生溫差應力和收縮變形，導致樓板內部產生較大的內拉應力，當內拉應力超過同期混凝土抗拉極限時，就會在電線管預埋處等薄弱位置發生開裂，使內拉應力得以釋放，且基本貫通板厚。

    2）樓板角部的斜向裂縫

    該類裂縫主要出現在樓板角部，呈40°斜向狀，且基本貫通。

    此類裂縫產生的主要原因是由于樓板角部的混凝土和外圍的暴露部分混凝土的強度不一致，外圍圈梁混凝土為C30,內圈梁及板為C20,沿外墻混凝土強度大于內墻混凝土強度,加之施工時一會內、一會外的澆筑，有些地方沒有很好的區分，造成了混亂。限制了混凝土強度的自然增長，限制了混凝土現澆樓板的自由變形，在溫差和混凝土收縮變化時，樓板轉角處夾角平分線方向的抗拉能力最薄弱，故在此處的樓板容易產生裂縫。屬混凝土自身收縮變形所致。

    3）沿負彎矩筋端部位置的裂縫

    該類裂縫主要出現在沿樓板負彎矩筋端部的位置，裂縫走向基本與四周墻體平行，一般沿樓板通長存在，貫通于樓厚。

    此類裂縫的出現主要是由于樓板混凝土在負彎矩筋區域內受到較大約束，其余部位相比此處約束較小，在混凝土內部溫度和自身收縮的影響下，致使混凝土在板中負彎矩鋼筋端部位產生應力集中，進而產生開裂現象。

    1.2裂縫的危害性

    上述樓板的裂縫總體是因自身的變形變化導致的，對結構的承載能力沒有危險，但裂縫的存在給人思想上帶來了壓力，并且直接影響了結構的外觀，還易誘發鋼筋銹蝕介質的侵入，加劇混凝土的碳化，進而影響結構構件的耐久性，同時裂縫的存在對建筑物使用功能的使用者心理也產生一定的影響。因此，應對開裂的樓板進行適當的修補，修補時應根據裂縫的種類，確定修補材料、修補方法的時間。

    1.3處理方法

    該小區樓樓板的自身收縮可能尚未完成，我們要求施工單位對裂縫的數量、寬度、形態先進行一段時間的貼近觀察，待裂縫發展穩定兩個月后，再對出現裂縫的樓板進行修補處理。由于該樓存在裂縫的樓板數量較多，程度不一，故在處理時應進行針對性處理，具體方法如下：1）對于樓板裂縫的寬度大于0.2mm或者已貫通板厚的樓板裂縫，建議采用注射法進行修補，即以一定的壓力將低粘度、高強度的裂縫修補膠液注入裂縫腔內，注射前應對裂縫周邊進行密封。2）對于裂縫寬度小于0.2mm且未貫通板厚的樓板裂縫，建議采用表面封閉法進行修補，即利用混凝土表層細微獨立裂縫或網狀裂縫的毛細作用吸收低粘度且具有良好滲透性的修補膠液，封閉裂縫通道。對于細小的裂紋在樓板的面清理干凈后用粘貼碳纖維布的方法予以加固。3）裂縫修補完畢后，尚應在出現裂縫的樓板表面粘貼纖維復合材料以增強其封護作用。

2.控制措施

    對于混凝土樓板裂縫的控制，是一個多方面，多手段的過程。通過對該樓版裂縫成因的分析可知，如在施工過程中，采用有效的控制措施是能夠使樓板不出現或少出現此類裂縫。

    1)對于沿預埋管線位置的裂縫，應在預埋管線位置處增設抗裂構造鋼筋，同時在施工過程中對于管線較多且集中的部位，可增設放射筋，并應避免交叉，當多條管線集中平行布置時，可增設線盒，并在預留孔洞位置兩側增加防裂構造筋進行防治。

    2)在樓板角部增設放射筋是控制樓板角部45度斜向裂縫出現的常見措施，但也存在一定的缺陷，樓板角部鋼筋較多，所以一般放射筋應放置在負彎矩筋上，且放射筋不宜太長。

    3)對于負彎矩筋端部位置的裂縫，應嚴格控制負彎矩筋的有效高度，并在沿負彎矩筋端部位置的板面鋪設平行于墻體的鋼筋網片，以抵抗溫度、收縮應力的作用，降低開裂現象的發生。

    4)施工過程中，要加強施工人員的責任心，嚴格控制兩個等級的混凝土混用，應嚴格按照相應的規范規程施工，避免因人為原因導致防裂措施的實效或者降低。

3.結語

    本工程中所出現的混凝土樓板裂縫雖然對結構的承載能力無危害，但對結構的使用性能、耐久性等產生了一定的影響，對在此安置的業主心理造成了一定的壓力。因此，現場通過對樓板裂縫原因的分析，然后提出經濟合理、針對性強的處理方法進行修復處理，并針對不同的開裂原因提出了針對性強的控制措施，從而確保該工程能長久、安全的使用。該項目共建了11棟6+1的磚混結構住宅樓工程在經過上述方法處理后，未發現裂縫再次出現，目前使用狀況良好。

參考文獻：

[1] 王強 《現澆混凝土施工》，國際文化出版公司，1999、8

[2]《磚混結構加固與修復》圖集編號 03SG611李曉明等 建筑科學研究院結構所

[3]曲德仁.混凝土質量控制［M］.北京:中國工業出版社,2003

[4]過鎮海,時旭東.鋼筋混凝土原理和分析［M］.北京:清華大學出版社,2003,5.

[5]何星華,高小旺.建筑工程裂縫防治指南［M］.北京:中國建筑工業出版社,2005
