大鋼模板施工清水砼的質量控制

史旭征

陜西省第二建筑工程公司

    目前，全鋼清水砼大模板施工工藝，已在建筑市場上轟轟烈烈地發展起來，這無疑對建筑工程的總體質量水平是一個很大的推進。據了解，前幾年，在北京地區能夠獲得結構“長城杯”和“魯班獎”的工程．無一不是采用大鋼模板施工的主體結構及符合清水砼標準要求的產品。

    清水砼的外觀特點，在于全面克服砼的質量通病，避免砼外表面的蜂窩、孔洞、露筋、夾渣等影響外觀的缺陷，做到無麻面，無明顯氣泡，光滑平整，砼墻體結構的允許偏差提高一個控制層次，達到裝飾抹灰后的質量標準，做到表面平整，棱角方正，線條通順。

    這些與全鋼大模板所具有的優點是分不開的，使用該工藝的建筑工程，砼表面不用抹灰，結構整體性好，減輕樓體自重，增加房間使用面積等。正因?yàn)樗�具有這么多特點，所以在建筑市場上有這么好的發展勢頭，是可想而知的。這里要說的是，通過這幾年我單位施工的幾個使用清水大模板的工程談一談具體施工過程中，應注意的一些問題。如果能在施工中解決了類似的問題，這是對工程質量的一大改進。

    我們?cè)谖靼驳貐^(qū)采用全鋼清水砼大模板施工的幾個工程是：省直機關西郊廣廈5#高層住宅樓(26層)：西安郵區中心局l#高層住宅樓(23層)；新華社陜西分社A、B棟住宅樓(14層)；西安雙威房地產開發有限公司l#商住樓(12層)：西安科達房地產開發有限公司東方花園公寓樓(28層)，其中省直機關西郊廣廈5#高層住宅樓是在西安地區首次使用全鋼清水砼大模板的工程，這幾個工程的施工均達到了清水砼的標準。以下談一談主要分部分項工程質量控制措施。

1.鋼筋分項工程

    鋼筋工程除了按圖紙?jiān)O(shè)計和施工規范要求嚴格執行外，兩個主要的注意事項就是解決鋼筋露筋和為澆筑砼做好準備工作。

    由于清水砼表面不用抹灰，直接進行刮膩?zhàn)铀⑼苛希�所以防止鋼筋砼露筋和銹蝕就顯得特別重要，廣廈5#高層住宅樓工程中第一次使用清水砼大模板，對此問題注意不夠。內裝飾時經常出現鋼筋或鉛絲銹跡出現在墻面上。后來在鋼筋綁扎上改變了操作工藝：、

    1.1采用鋼筋定位支撐架，在制作定位支撐架橫撐時將鋼筋端面用砂輪切割片切割而成，并在其端頭及時刷上防銹漆，如果能在其端頭套上塑料套帽，效果會更好。

    1.2綁扎鋼筋時嚴格的將綁扎扎絲頭放置在鋼筋網的內側，不讓扎絲頭與模板接觸。讓每一個鋼筋操作工人都明白且重視這一點。

    1.3清水砼表面不用抹灰，那么將砼表面做的平整光滑，無蜂窩麻面，這是澆搗砼的關鍵。要做到這一點，就必須從綁扎鋼筋開始認真做起。鋼筋綁扎時．當遇到粱與柱鋼筋交叉的部位，或者鋼筋密集的部位。就要特別注意，要求操作工人不能有綁扎鋼筋不考慮模板與其它工序的思想。因?yàn)檫@些位置不提前做好，模板工作完成后，再補救為時己晚，造成隱患。因此，在這些鋼筋密集位置，不能讓水平鋼筋在柱筋內自由排放，要用扎絲綁扎甚至焊接的方法將其固定在外側，要保證在中間位置有足夠的砼振動棒活動余地，為后面砼的澆筑工作提前做好準備。

2.模板分項工程

    使用清水砼大鋼模板，主要是指內、外墻的模板，因?yàn)閷?duì)砼頂板，使用竹膠合板等材料亦可達到清水的效果，使用好全鋼大模板，關鍵在以下幾個步驟：

    2.1準確的測量放線最重要，垂直度及水平模板線一般都是專人專職負責，因?yàn)榍逅�砼大模板是根�?jù)圖紙?jiān)O(shè)計，提前加工的定型模板，尺寸誤差非常小，如果有一處放線不合適，都將可能引起大面積返工。

    2.2我們使用的全鋼大模扳是模板廠確提供的專利產品，大模板的強度和剛度都司滿足質量要求，一般情況下，只要放線準確，大墻面都不會有什么問題，出問題的地方常常在陰陽角位置．所以安裝陰陽角位置的角模要特別注意，卡牢、固定死不給它以任伺活動余地，當然這項工作是在保證大面積模板垂直度的情況下做的。

    2.3門窗洞口模板的制作安裝：由于清水砼不用抹灰，門、窗洞口位置也應如此。這直接關系著后續裝修工程的質量。門窗洞口的模板也是用鋼框做成，中間設有水平撐和立撐，以保證門窗洞模板的剛度和整體性。關于門窗框的位置固定，一般只在大墻面鋼模上打眼固定，由于采用大模施工大致都是標準層，所以一次打眼可使用到標準層施工完畢，所以第一次打眼位置的準確至關重要。

    2.4水平施工縫及模板接縫處使用海棉條。這主要是防止砼漏漿，保證砼外觀質量。清水砼就是要保證砼的外觀質量，所以海棉條的粘貼也很細致的工作。

    2.5頂板竹膠合板模板。除了按照?qǐng)D紙?jiān)O(shè)計要求保證模板的平整以外，梁模板的剛度，平整度也很重要，尤其是梁口預留洞的尺寸，在墻板施工時該尺寸要比實際粱斷面尺寸每邊小l0mm。

    2.6上下兩層墻水平施工縫的留置．在澆筑下外墻砼時，在外墻位置先做30mm厚的等強度細石砼，從外墻表面向內凹進6mm×l00 mm寬板帶，見上圖，后做現澆板和上外墻，很自然形成一個曲折施工縫，這樣既保證了清外墻施工縫的隱蔽，又可使在雨天從施工縫處不向內滲水。

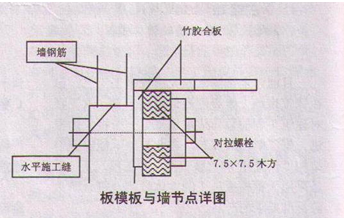

    2.7墻與板陽角的模板處理：對于墻水平施工縫高于現澆板底的情況下，問題不是很大。對于墻水平施工縫底于現澆板底的情況，我們采用下列做法支模。見下圖：

3.砼分項工程

    砼除了嚴格的按照配合比和施工規范執行外，也有一些細部做法值得注意：

    3.1混凝土澆筑前，應專人檢查模板，特別是內側根部模板。鋼筋是否變形、移位。螺栓、拉桿是否松動脫落等現象。發現問題應立即處理。

    3.2要嚴格控制砼的塌落度，保證即容易澆筑，又不能太稀。因?yàn)楹�水量過大，砼表面容易產生氣泡。砼太稠．砼易出現蜂窩，馬面爛根現象。

    3.3砼振搗要專人專職，要責任到人，責任到具體部位。

    3.4澆筑墻板砼時，每次澆筑深度不能大于50 chl這樣以減少砼墻面的氣泡，遇到門窗洞口時．兩邊要同時澆筑，以免洞口模板錯位。洞口澆注時，洞口兩側混凝土澆筑高度對稱均勻。振搗捧距洞口邊30cm以上。宜從兩側同時振搗。防止洞口變形，及根部蜂窩。

    3.5剪力墻在澆筑時，應先在墻的底部接槎處澆注5cm厚與墻體混凝土成分相同的水泥砂漿或細石混凝土。用鐵鍬均勻入模。不應用吊斗直接入模。混凝土的第一層澆注應控制在50cm左右。以后每次澆注高度不宜超過60cm，分層澆注、振搗．混凝土下料點應分散布置。短支剪力墻更應注意澆注混凝土的高度。防止漏振和根部蜂窩、爛根。

    3.6使用插入式振動器應快插慢拔，插點均勻排列，逐點移動，順管進行，不得遺漏。做到均勻振實。移動間距不大于振搗棒的1.5倍一般為30-40cm)。

4.后砌墻砼洞口模板施工方法

    雙威溫馨港灣住宅小區l樓及東方花園公寓樓采用清水混凝土大模板施工，混凝土墻面不抹灰。為了避免后砌加氣混凝士塊墻面及墻與混凝土接縫處的裂縫，加氣混凝土塊墻面抹灰時需釘鋼絲網一層，為了保證鋼絲網與混凝土墻面有很好的連接效果，故洞口模板采用以下施工方案：

    4.1確保洞口周圍暗柱、粱、墻鋼筋保護層的設計厚度，將洞口尺寸比原設計每邊縮進l00mm。

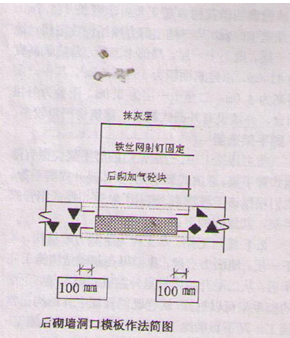

    如下簡圖．

    4.2模板面材用10mm厚竹膠板，龍骨采用60×80mm的方木，角部用鋼角模連接。

    4.3模板加固采用一般施工方法加固，保證模板的強度和整體剛度。

    4.4洞口模板兩側釘10mm厚雙層竹膠合板伸進混凝土內l00mm，  使混凝土墻在洞口四周呈凸形，保證后砌加氣混凝土墻在此處的鐵絲網生根及20mm的抹灰層厚度。抹灰后接槎與清水混凝土墑平整，確保摸灰層與混凝土墻在此處是一個整體。

    4.5加氣混凝土墻面抹灰為l：3水泥砂漿打底，1：2.5水泥砂漿壓實收光。

參考文獻：

[1]整體鋼模板的設計與應用：王克儉，耿恒仁；施工技術2000(3)29～30

[2]膠合板模板工程質量通病的防治:楊清龍，黃茂珍，陳擒虎，陳運義，林洪產；施工技術．2000.3)44-45

[3]確保清水混凝土質量的施工技術措施；鄭國德，景生俊，吉臨俊；施工技術2000．(2)25-26

(本文來源：陜西省土木建筑學會  文徑網絡：尚雯瀟 尹維維 編輯  文徑 審核)
