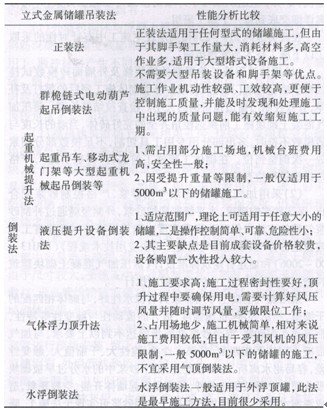

摘要：對立式金屬儲罐的幾種施工技術進行了分析比較，并以5000m3的拱頂儲罐為例詳細介紹了一種立式金屬儲罐的施工技術——群桅鏈?zhǔn)诫妱?dòng)葫蘆起吊倒裝法安裝。...

淺述立式金屬儲罐施工技術

何曉鋒

(福建省工業設備安裝有限公司350003)

1、前言

    在工業項目中，經常需要建設各種的立式金屬儲罐：如煤氣罐、油罐、水罐、化學工業罐，各種料倉，大型氣柜等。最常見的固定頂儲罐是立式拱頂罐，其施工方法有正裝法與倒裝法兩種。以罐底為基準平面，將罐壁板由底圈開始單塊組裝，逐節向上直到拱頂?shù)陌惭b法，叫做正裝法。反之，以罐底為基準平面，先安裝頂圈壁板和拱頂，然后將拱頂和已裝壁板共同吊起(或頂起)，為組裝下圈壁板留出施工的位置，待組裝下圈壁板后，再將拱頂和與其相聯的壁板向上升起，依此直到底圈壁板安裝完畢，這種施工方法即倒裝法。

    正裝法需要求搭設施工作業所需的腳手架，由于高空作業條件差，施工活動范圍受限制，遠不如在地面上操作方便，所以除了組裝某些特殊結構的貯罐，在普通的立式儲罐中極少采用。倒裝法的主要優點是減少了高空作業，從而節約腳手架材料，施工活動范圍大，安全性高，也使工作效率提高，因此目前廣泛應用了倒裝法。常用的倒裝法有氣體頂升法、起重機械提升法等施工方法。本文主要介紹起重機械提升法中的一種：群桅鏈?zhǔn)诫妱?dòng)葫蘆起吊倒裝法。

2、儲罐的施工工藝(群桅鏈?zhǔn)诫妱?dòng)葫蘆起吊倒裝法

    現以江蘇常熟某化工廠中化工貯罐群中的5000m3貯罐  為例，對“群桅鏈?zhǔn)诫妱?dòng)葫蘆起吊倒裝法”進行說明。

    2.1方案選擇

    首先施工前認真熟悉施工圖紙，選擇施工方案：考慮到施工場地較小，貯罐區密集，項目已有的風機需用于l萬m3以上大型貯罐的氣體浮力頂升法施工，因此為保證項目進度并節約項目成本，5000m3貯罐經比較選擇采用群桅鏈?zhǔn)诫妱?dòng)葫蘆起吊倒裝法。

    2.2罐體加工及鋪設

    首先按設計的排板圖進行排板鋪設。

    2.4頂圈壁板拼裝，漲緊圈設置

    底板鋪設完畢后，拼裝頂層壁板一頂(1)壁板，拼裝要求應符合設計要求和規范要求，并焊接縱焊縫，調整焊后的焊接變形。為保證圈板的整體圓度，采用工裝把預先加工好的漲緊圈漲緊。檢查壁板的橢圓度應符合標準，并按要求拼裝上包邊角鋼，完成頂圈壁板的組裝。

    2.5設置群桅吊裝裝置主要機具配備如下：

    (1)Φ219*6桅桿  20根(約4．5m)

    (2)鏈?zhǔn)诫妱?dòng)葫蘆lot  20臺

    (3)集中控制柜 1臺

    (4)電焊機12～15部

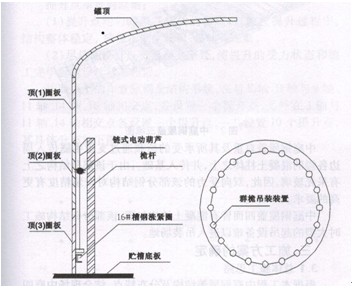

    在壁板內側一周均布20根桅桿，并安裝上鏈?zhǔn)诫妱?dòng)葫蘆如圖所示：桅桿頂應設有系桿，桅桿之間應設l0組剪刀叉支撐 (均布)，以保證群桅裝置的穩定性。

    2.6頂(2)圈的組裝

    檢查確認群桅吊裝裝置安全可靠后，即可提升頂(1)圈板至適當高度，開始拼裝頂(2)圈壁板，焊接縱縫，調整焊后的焊接變形。

    利用底板上原先已畫好的壁板圓周線，把圈板撐圓。撐圓工具可用調整螺栓，也可用卡板等。

    用電動鏈?zhǔn)胶�蘆調整頂(1)圈高度，組對頂(1)圈與頂(2)圈的環焊縫，并焊接。這樣就完成了頂(2)圈的組裝。頂(2)圈的下口有底板上的圓周線控制橢圓度，上口有頂(1)圈上的漲緊圈控制橢圓度，可有效的保證頂(2)圈的組裝質量。

    2.7安裝貯槽拱頂及配件

    完成兩圈壁板組裝后高度約3m。超過群桅高度即可安裝貯槽拱頂。

    在底板中心設置臨時支撐架，支撐架頂部為圓形，直徑大于頂中心板100—150mm并固定，確保安全可靠。在支架頂部和包邊角鋼上畫出拱形頂板的安裝位置。吊裝已預制完成的拱頂扇形板，并按要求固定、點焊。全部組裝完畢，應按焊接工藝要求的焊接順序和要求進行焊接。頂蓋安裝完成后，按設計要求安裝槽頂欄桿、平臺、管口短節等槽體附件，并應符合設計文件及規范要求。

    2.8按倒裝的順序完成各圈壁板的組裝

    上述工作完成以后，應松開漲緊圈，并利用吊裝裝置把漲緊圈落在下一圈適當位置并漲緊。設置吊點，吊起已完成的上部結構，繼續拼裝下一圈的壁板及抗風圈等構件，倒裝過程中應按規定要求進行焊縫無損檢驗抽查，直到所有罐壁板安裝完成，并把底板邊幅板和底圈壁板的角焊縫點焊定位，完成罐體組裝。

    2.9完成所有焊接以及旋梯等附件

    底板邊幅板和壁板的角焊縫在焊接前應加支撐防止角變形。以上工作完成以后，把原邊幅板的對接焊縫點焊固定，并對稱施焊。最后按工藝要求均勻分段同一方向，同時進行邊幅板和中幅板的搭接縫的焊接，完成所有的底板焊接。

    2.10金屬貯罐的試驗及檢驗

    1)油罐焊縫質量的檢驗及驗收：為確保油罐安裝的焊縫質量，應對油罐焊縫上外觀和內部質量進行檢驗，采用相應的無損探傷方法和技術標準。

    2)儲罐建造完畢后，應進行充水試驗，并檢驗以下內容：

    1.罐底嚴密性

    2.罐壁強度及嚴密性

    3.固定頂?shù)膹?qiáng)度、穩定性及嚴密性

    4.基礎沉降觀察

    該項目的5000m3貯罐采用群桅鏈?zhǔn)诫妱?dòng)葫蘆起吊倒裝法施工，取得了完滿的成功，驗收合格，并證明該方法能夠在工程施工中較好的減少成本支出，減少安全隱患。

3、結束語

    本文僅是介紹了立式金屬儲罐施工方法其中的一種，而現場實際情況是千變?nèi)f化的，應根據施工企業的自身實力、擁有機械狀況及施工的具體情況，選擇合理、安全、經濟性高的施工方案，以尋求取得最好的結果。
