環氧樹脂涂料地面施工與質量控制

張善慶

(福建六建建設集團有限公司  350001)

    環氧樹脂涂料是一種以水性胺為固化劑，以各種分子量的液態環氧樹脂為成膜物質主劑，經配比形成的一種無毒無味、無污染、無接縫、耐沖擊、耐腐蝕等性能的地面環保涂料。

1.環氧樹脂涂料性能

    水性環氧涂料為多相體，以分散相形成分散在水中。隨著水份的蒸發，環氧分散相粒子開始凝結形成更為緊密的六邊形排列結構，具有溶劑型環氧樹脂涂料的諸多優點，同時具有了不含有機溶劑的優勢，無不良氣味，因而滿足環保的要求。其性能特點有：1.許多的羥基及醚鍵，在固化時體積收縮率低，因此對基材具有良好的附著力；2.不含酯基，具有優異的耐堿性能，耐腐蝕性及耐化學藥品性能；3.三維網狀結構，優良的除油污性及優良的防水性；4.涂膜硬度高，柔韌性好，具有很好的耐磨性；5.電絕緣性能好，并具有適應性涂膜。透氣性能優良；6.儲存，運輸安全性好；7.操作性能好；8.修復性好，不影響重涂，新舊涂層仍具有良好的粘接性。

2.環氧樹脂涂料地面特點

    涂裝施工的環氧樹脂涂料地面是由環氧底漆、環氧中漆、環氧面漆組成，同時根據使用功能的特殊要求，可在環氧中漆中增加玻纖布、導電銅箔、彩砂等材料，以提高不同的性能要求。與傳統的水泥砂漿、細石砼、水磨石地面，其有附著力強、不起塵土、機械強度好、耐磨損、耐重壓、耐腐蝕，表面觀潔、整體美觀、可調配亮麗多樣化色彩、清潔容易等優點。近些年經常應用在禮堂、劇場、超市、電子車間等對地面有防腐防塵、耐磨耐壓以及整體美觀裝飾效果要求的建筑工程．

3.環氧樹脂涂料地面施工工藝

    3.1工藝流程

    3.2施工要點技術控制

    3.2.1基層處理

    用無塵混凝土打磨機打磨地面混凝土基層，凸起部分與邊角局部高差較大時，使用手提式無塵打磨機打磨邊角部分；清理地面和邊角灰塵，并保持干凈到涂層施工。對于較大的混凝土缺陷(孔隙深度大于50mm)，要用干砂漿或混凝土修補，進行必要養護。

對于打磨好的表面存在的小缺陷時，可用環氧底漆直接修補；打磨好的表面存在在較大的缺陷時，要用環氧樹脂砂漿修補，修補后的混凝土表面須打磨平整。地面分格縫按要求切割。

    混凝土基層表面干凈、無油污、空鼓、松動、裂縫、粉化等缺陷，酸堿值采用PH試紙測量，其PH<10：平整度標準值≤3mm；其含水率應≤8％。

    3.2.2環氧底漆的施工

    環氧底漆施工時依照比例將主劑及硬化劑混合，充分攪拌，反應時間控制在lOmin，粘度控制在S50—80；用硬質泡沫滾筒把混合后的底漆均勻涂敷在地坪上，橫向縱向各一道，避免漏涂，個別發白的地方在兩次涂刷問可重新涂刷一遍；根據現場氣溫和通風條件，等候1-4h，待涂膜表干后即可進行下步施工，底漆層養護硬化時間約8h以上。

    3.2.3環氧中漆的施工

    1.施工前保持底漆干凈，將主劑及硬化劑混合，充分攪拌，反應時間控制在5min，粘度控制在S120-S160；一次配給  的涂料需在30min內施工完成：

    2.使用鏝刀將涂料均勻涂抹，做法同封閉底漆；

    3.粗打磨。用Wl700型打磨機配金屬顆粒20目打磨片，  將整個環氧中漆進行打磨一遍，其表面平整度用2m工程檢測  尺、塞尺檢測，允許偏差2mm：

    4.坑洼修補。修補前應采用吸塵器將表面的顆粒和灰塵  清理干凈，用專用膩子涂在需修補處，局部較差處應施工兩遍  以上，專用膩子應按配比充分攪拌均勻；

    5.精打磨。用Wl700型打磨機配金屬顆粒60目打磨片，將整個環氧中漆再進行精打磨一遍，使表面平整、光亮，滿足下一道工序的要求：

    在打磨后，應全面檢查環氧中漆面是否有裂縫，出現裂縫應及時處理；對于微小裂縫，可采用無溶劑環氧砂漿進行修補平整，其余較大裂縫，可用寬度20．0mm玻璃纖維布粘貼在裂縫表面，再用配比好的中漆涂抹：中漆層養護硬化時間約8h以上，環氧中漆在轉入下一道工序前，應采用吸塵器將地面和邊角吸塵干凈。

    3.2.4環氧面漆的施工

    攪拌主劑，依照設計比例將主劑及硬化劑混合，充分攪拌均勻，反應時間控制15min；使用滾筒或鏝刀將其均勻涂布。施工完成后，24h后方可上人，72h后方可重壓(以25oC為準，低溫時開放時間需適度延長)；環氧面漆涂布完且干燥后用拋光機打磨拋光，滿足質量要求后再涂一道養護蠟，保護涂膜表面。

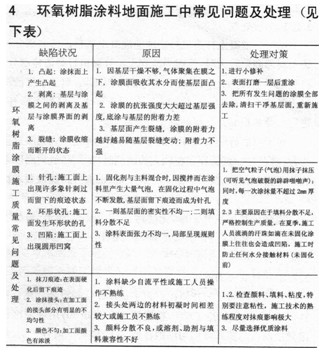

5.質量標準

    5.1環氧樹脂涂料的品種、型號、牌號及配比，必須符合設計要求、有關驗收標準及產品說明的規定。環氧樹脂涂料的性能和顏色必須符合設計和施工規范的規定，花飾圖案清晰。

    5.2涂層的厚度應符合設計要求，實測平均厚度應大于設計值，其中最小厚度應達設計值的80％以上。涂料面層實測表面平整度，允許偏差為2mm／2m。

    5.3涂層與基層的結合必須牢固，無脫層；各涂層攪拌均勻，不應有顏料的顆粒，接茬處理均勻，不留痕跡各涂層應粘結牢固，不得有露底、起鼓、開裂等現象。

    5.4環氧樹脂涂料面層應平整、清潔、光亮；厚薄均勻，不得有刮痕和漏磨等質量缺陷。

    5.5對環氧樹脂涂料地面的驗收標準有：《建筑地面工程施工驗收規范》(GB50209—2002)、《建筑防腐蝕工程施工及驗收規范》(GB50212—2002)、《建筑涂飾工程施工及驗收規程》(JGJ／T29—2003、J250一2003)等。

6.工程應用情況

    福州一中新校區B標段工程是福建省重點工程之一。其中福州一中新校區圖書科技樓，是該校區標志性的建筑，建筑面積ll645㎡。圖書科技樓報告廳為架空二層結構，高度達8.1m，單層單間斜板面積約600㎡，功能上可容納500多人進行大會、演出、劇場等教學公益活動；報告廳為高檔裝修設計，該地面為斜板地面，斜板落差1.3m。整個斜板地面面層設計采用3mm厚的環氧樹脂涂料。嚴格按照施工技術方案進行施工與質量控制，達到預期效果。

7.結束語

    7.1福州一中新校區圖書科技樓環氧樹脂涂料地面工程經過精心施工，各項質量指標均達到設計和驗收規范要求。

    (1)環氧樹脂涂料地面具有防腐防塵、耐磨耐壓以及整體美觀的裝飾質量效果、實現了設計的意圖、業主的意愿，并且為業主的產品質量、服務質量提供了環境保證。

    (2)環氧樹脂涂料地面具有施工工期比較短的特點，同時該地面一般安排在最后一道工序，有利于總工期的有效控制。

    (3)環氧樹脂涂料地面能夠準確的根據建筑地面的使用功能，設計相應的厚度，厚度規格有0.5mm、1.0mm、2.0mm．3.Omm、5.0mm不等，能滿足業主投資的最大經濟效益化，節省了成本。

    (4)環氧樹脂涂料地面能延長地面基層的使用壽命。

    7.2環氧樹脂涂料地面還具有良好的社會效益：

    (1)環氧樹脂地面涂料施工中無噪音、無粉塵；建筑物使用中無毒無放射性無污染，是一種良好的環保材料。

    (2)環氧樹脂地面涂料的使用大大減少了石材等天然礦物的開采。

參考文獻：

[1]鄭耀臣，郎允祥．高固體分環氧樹脂涂料的研究[J]．涂料工業，2000(12)．

[2]袁大偉，建筑涂料應用手冊[M]．上�？茖W技術出版社術出版社，1996．

[3]GB50209—2002，建筑地面工程施工質量驗收規范[S]．

(本文來源：陜西省土木建筑學會  文徑網絡：尚雯瀟 尹維維 編輯  文徑 審核)
