隨著熱計量政策及技術的不斷深化及廣大人民群眾對居室溫度的個性化要求，各種國產溫控閥產品應運而生。目前在散熱器上安裝溫控閥已經普及。散熱器溫控閥是一種不需要外部能源，由室內溫度按比例調節控制的自動調節閥，是一種節能產品，既節省能源又保護環境，已經成為供熱設備的實在需求和節能不可缺少的部分。它可以安裝在任何現存的供暖系統的散熱器上。科學選型，正確安裝、合理調整溫控閥可節省20～25％的能源消耗，給人們帶來溫馨舒適的同時也保護了環境。但在采暖制式中選型配置、安裝、調整不當，也會發生形同虛設或產生負面效應，造成系統運行失衡，影響正常使用，應引起重視。筆者現根據有關資料、結合工程施工實踐經驗，談談溫控閥在常見的幾種采暖制式中的安裝，供同行們參考。

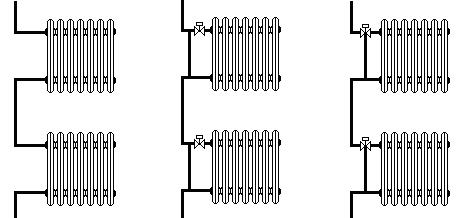

    在垂直單管順流系統中，如圖1（a）所示，由于前組散熱器水量全部流經下一組散熱器，且每組散熱器位于不同的樓層，無法安裝溫控閥。如圖1（b）所示，將此種系統改造為垂直單管跨越系統，在每組散熱器前安裝兩通溫控閥，或如圖1（c）所示，加三通溫控閥。

     a、垂直單管式             b、安裝兩通閥跨越式             c、安裝三通閥跨越式



    在垂直雙管順流系統中，加裝溫控閥如圖2所示，由于垂直雙管順流系統存在垂直失調問題，在系統設計或改造時，可選用安裝帶預設定功能的溫控閥。可通過該裝置將溫控閥初始阻力設定，不同樓層間設定的初始阻力不同，可在一定程度上解決垂直失調的問題。設計時，要做好較詳細的水力計算；安裝時，要仔細比對供貨廠家提供的水阻力流線圖，將溫控閥調到準確的預設定位置；在供水運行后，可再根據具體情況進行個別調整。由于雙管系統采用高阻力溫控閥，同時預設定調節又進一步減小了閥門開度，所以對供暖水質有較高要求，否則容易造成阻塞。



    水平單管跨越式是近年應用較多的一種室內布置方式，其優點是可以分別對每組散熱器進行精確溫度控制，適應用戶對居室的個性化要求，符合分戶計量，分室調溫的政策要求。同時由于部分高溫熱水未經過本散熱器流入下一組散熱器，提高了下一組散熱器的進水溫度,保證了供暖品質。單管跨越式是一種較為簡單，適應范圍較廣的布置方式。在具體應用上，根據采用不同的溫控閥又有不同的應用形式，常見的有兩通溫控閥加跨越管形式和旁通溫控閥形式。

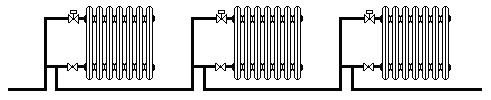

    如圖3所示。此種方式結構較為簡單，造價低廉。但是在實際應用中應注意：

    溫控閥安裝要進行散熱器進流系數的計算。很多工程項目中，由于不加區別的采用了高阻兩通溫控閥，造成了進散熱器熱水量過小。有些工程中，為了滿足散熱器進水量需求不得不在跨越管上再安裝一調節閥門來增大跨越管部分阻力。這種做法是錯誤的，即使采用低阻兩通溫控閥也要進行散熱器進流系數的計算。散熱器進流系數是散熱器部分通路與跨越管部分通路的阻力比值。



    （2）旁通溫控閥形式

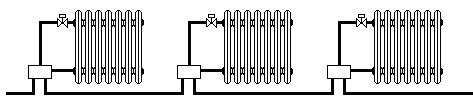

    圖4所示為旁通溫控閥形式，現在為了適應室內水平單管加跨越管系統的應用，一些廠家推出了一種特殊的旁通溫控閥，此種閥門將散熱器通路（含溫控閥）與旁通支路結合為一個整體，并且旁通支路變?yōu)榱艘粋�阻力可調的旁通閥。其優點為簡化了計算與安裝，由于旁通比可調，對系統的適應范圍廣，可以根據具體情況進行單獨調節。

    此種旁通溫控閥也可算出散熱器進流系數。目前在一些工程項目中也已經漸漸被采用。

    4、水平單管串聯式

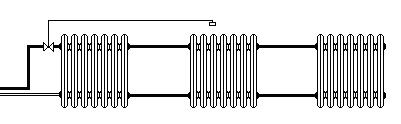

    戶內水平單管串聯式采暖系統通過在散熱器總進水安裝溫控閥，進行主要房間溫度控制，如圖5所示。采用此種布置方式，只能在第一組散熱器安裝散熱器溫控閥，而用戶又以調節客廳或主臥房間溫度為主，可采用遠傳型溫控閥，將溫度傳感器置于客廳或主臥內采集其溫度進行調節。

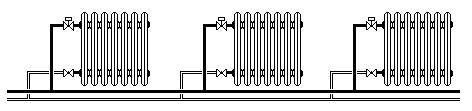

    戶內水平雙管式采暖系統通過在每組散熱器進水安裝溫控閥，進行分室溫度控制，如圖6所示。采用此種布置方式，供熱品質好，不同散熱器通過溫控閥調節對系統影響小，但無論采用上分式還是下分式水平雙管布置，其室內管路布置較繁雜，對居室整體裝修、美觀有一定影響。



    此種布置方式與垂直雙管系統一樣，由于末端阻力越大，則系統波動對其影響越小，所以應該選用高阻力溫控閥。

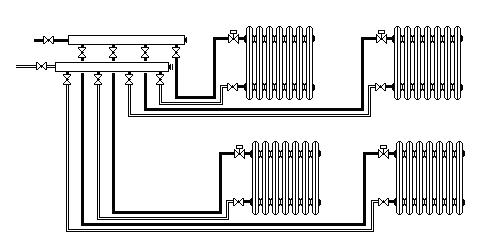

    放射雙管式布置，如圖7所示，是在每戶入口處安裝一分/集水器。分/集水器的每一環路分別連接一組散熱器，散熱器進水管安裝溫控閥。其優點是布置靈活，利于進行分室溫控，但管路布置較為繁雜，造價較前幾種布置方式高。在此種系統中應參照雙管系統采用高阻力溫控閥。



    對低溫熱水地板輻射采暖系統，采用遠傳型溫控閥，溫控閥閥體可集中安裝在分/集水器旁，溫度傳感器應安裝在室內客廳、主臥等房間，且避開陽光直射和有發熱設備的內強面上。

    溫控閥安裝前，應詳細檢查，應具有質量合格證明文件，其類型、規格、型號及性能，應符合國家技術標準和設計要求。溫控閥的安裝應注意下列幾點：

    （1）溫控閥安裝時，要認真閱讀設計技術文件，根據設計提供的水力計算資料，仔細比對供貨廠家提供的水阻力流線圖，將溫控閥調到準確的預設定位置，并詳細做好標記。

    （2）明裝散熱器溫控閥不應裝在狹小和封閉空間，溫控閥的閥頭應水平安裝且不應被散熱器、窗簾或其他障礙物遮擋。

    （3）暗裝散熱器溫控閥外置式溫度傳感器應安裝在空氣流通且能正確反映采暖房間溫度的位置上。

    （4）對低溫熱水地板輻射采暖系統室內溫控閥的溫度傳感器應安裝在避開陽光直射和有發熱設備且距地面1.4m處的內強面上。

    （5）溫控閥在安裝完，供水運行后，在系統調試中，再根據系統具體情況進行調整。
