大模板內置外墻外保溫在某工程中的應用

安登海

（陜西建工集團第七建筑工程有限公司721000 寶雞）

一、工程概況

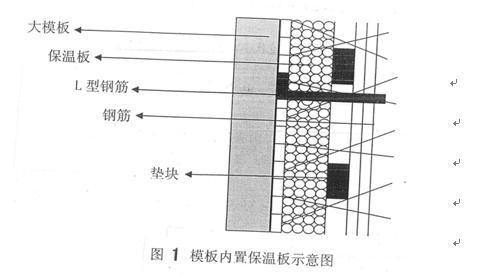

西安太陽水岸新城1#、2#住宅樓工程，總建筑面積35600㎡，剪力墻結構，地下一層，地上26層，建筑總高度83.∞m。外墻面全部采用內置45厚有網帶槽擠塑板外墻外保溫作法，由于保溫層與結構墻體有效結合為一體，解決了外貼掛式外保溫脫落及保溫層裂縫處理較難等問題，并且施工方便，保溫板和主體工程同時進行，有利縮短工期養護，目前正在被廣泛推廣應用。（具體構造見圖1所示：）

二、工藝流程

熟悉圖紙→保溫材料進場→墻體鋼筋綁扎及驗收→綁扎鋼筋墊塊→安裝固定保溫板→安裝墻內側模板→安裝穿墻螺栓→安裝外側模板→調整緊固螺栓→墻模板驗收→澆筑墻板砼→拆除模板→擠塑板表面處理及墻體的養護。

三、施工方法及操作要點

1、施工準備

1）熟悉有關圖紙資料，參閱有關施工工藝，做好內業；

2）了解材料性能，掌握施工要領，明確施工順序；

3）與供應商聯系，要求生產廠家派員在現場對工人進行培訓和技術指導。

2、操作要點

1）墻體鋼筋綁扎

①鋼筋須有出廠證明及復試報告。

②采用預制點焊網片做墻體主筋時，須嚴格按JGJ/T114-97技術規程執行。靠近保溫板的墻體橫向分布筋應彎成L形，因直筋易于戳破保溫板。

③綁扎鋼筋時嚴禁碰撞預埋件，若碰動時應按設計位置重新固定牢固。

2）安裝外墻保溫板

① 內、外墻鋼筋綁扎經驗收合格后，方可進行保溫板安裝。

②按照設計所要求的墻體厚度在地板面上彈墻厚線，以確定外墻厚度尺寸。同時按圖位置在外墻鋼筋外側綁卡砂漿墊塊（不得采用塑料墊塊），每塊板內不少于6塊，以確保鋼筋與保溫物件之間保護層厚度。

③ 拼裝保溫板：安裝保溫板時，板之間高低槽應用專用膠粘結，板之間的垂直縫應在鋼絲網之間用火燒絲綁扎，間距≤150mm。保溫板就位后，將L型φ6筋按圖位置穿過保溫板（用電烙鐵穿孔），深入墻內長度不得小于100mm（鋼筋應做防銹處理），并用火燒絲將其與墻體鋼筋綁扎牢固。

④保溫外面低碳鋼絲網片均按樓層層高斷開，互不連接。

⑤ 門窗洞口處的保溫板現場裁剪，縫隙處用聚合物砂漿填塞，深度10~30mm。

⑥ 首層的擠塑板必須嚴格控制在同一水平，以保證上層擠塑板的平直；每層層間宜留水平抗裂分割析縫，層間保溫板外鋼筋絲應斷開，抹灰時嵌入層間塑料分隔條或泡沫塑料棒，外表用建筑密封膏嵌縫。垂直抗裂分隔縫宜按建筑物外墻面積設置，在板式建筑中不宜大于30㎡，在塔式建筑中可視具體情況而定，宜留置在陰角部位。

⑦在整理下層墻柱甩出的鋼筋時，要特別注意保護保溫板邊槽口，以免受損。

3）模板安裝

采用鋼質大模板，按保溫板厚度確定模板配置尺寸。

① 按彈出之墻線位置安裝模板，在底層混凝土強度不低于7.5Mpa時，開始安裝。安裝上一層模板時，可利用下一層外墻螺栓孔掛三角平臺架（安裝防護架）;

②安裝外墻外側模板前須在現澆混凝土墻體根部或保溫板外側采取可靠的定位措施，以防模板擠靠保溫板。模板放在三角平臺架上，將模板就位穿螺栓緊固校正，連接必須嚴密、牢固，防止出現錯臺和漏漿現象。

4）混凝土澆筑

采用商品混凝土，其塌落度應大于或等于150mm。

①墻體混凝土澆筑前保溫板頂面必須采取遮擋措施，防止保溫板受損壞，澆筑混凝土?xí)r應安裝槽口保護套，形狀如“II”形，寬度為保溫板厚度加模板厚度。新、舊混凝土接搓處應均勻澆筑30~50mm同強度等級的細石混凝土。混凝土應分層澆筑，厚度控制在500mm，一次澆筑高度不宜超過1.0m，混凝土下料點應分散布置，連續進行，間隔時間不超過20h；

② 振搗棒振動間距一般應小于500mm，每一振動點的延續時間以表面呈現浮漿和不再沉落為度；

③洞口處澆筑混凝土?xí)r，應沿洞口兩邊同時下料，使兩側澆筑高度大體一致，振搗棒應距洞邊300mm以上，以保證洞口下部混凝土密實；

④施工縫留置在門洞口過梁跨度1/3范圍內，也可留在縱橫墻的交接處；

⑤墻體混凝土澆筑完畢后，需整理上口甩出鋼筋，并用木抹子抹平混凝土表面。

5）模板拆除

①常溫條件下，墻體混凝土強度不低于1.0Mpa及達到混凝土設計強度標準值的30%,才可拆除模板。拆模時應以同條件養護試塊抗壓強度為準。

② 先拆外墻外側模板，再拆外墻內側模板。并及時修整墻面混凝土邊角和板面余漿。

③穿墻套管拆除后，混凝土墻部分空洞應用干硬性砂漿填塞，保溫板部位空洞應用保溫材料（擠塑板或聚苯顆粒漿料）堵塞，其深度應進入混凝土墻體≥50mm。

④拆模后保溫板上的橫向鋼絲，必須對準凹槽，鋼絲距槽底應≥8mm。

6）混凝土養護

①常溫施工時，模板拆除后12小時內灑水或養護劑養護，不少于七晝夜，次數以保持混凝土具有濕潤狀態為準（但保溫板表面不需灑水養護）。冬期施工時應定點、定時測定混凝土養護溫度、并做好記錄。

3、保溫板表面處理

1）混凝土墻體應符合《混凝土結構工程施工質量驗收規范》GB 50204-2002的質量要求，其它質量標準應符合《模板內置外墻外保溫系統》DCJT24-30-2005的規定要求，并經驗收合格方可進入下道工作。

2）模板拆除后應檢查漏出的混凝土漿對擠塑板的污染，浮漿必須清理干凈。擠塑板表面界面劑脫落部分應重新噴涂。

3）擠塑板表面大面積凹進或破損嚴重、偏差過大的部位，應用聚合物粘接砂漿填補找平。

四、質量控制

1、保溫板進場后應做質量檢查和驗收，檢查出場合格證、出廠檢驗報告、其品種、規格、性能必須符合設計和有關標準的要求，檢查合格后方可用于工程中。

2、外墻挑出構件及附墻部件，如陽臺、雨罩、靠外墻陽臺欄板、空調室外機擱板、附墻柱、凸窗、裝飾線和靠外墻陽臺分戶隔板罩，均應按設計要求采取隔斷熱橋和保溫措施。

3、單層鋼絲網架板應按規定的數量在外墻鋼筋外側綁扎砂漿墊塊（不得采用塑料墊卡），以保證墻鋼筋的保護層厚度。

4、保溫板安裝后，外側模板安裝前，應檢查φ6鋼筋拉件的數量和錨入深度；數量每平米不少于4個，且位置均勻，與墻鋼筋連接牢固；錨固深度應符合設計要求。

5、保溫層與墻體及構造層之間必須粘結牢固，無脫層，空鼓及裂縫。

五、成品保護

1、外墻外保溫施工完成后，腳手架拆除等后續工序，應注意對外保溫墻面的成品保護；嚴禁在保溫墻面上隨意剔鑿，避免腳手架管等物品沖擊墻面。

2、翻拆架子或升降吊籃應防止碰撞已完成的保溫墻面，其它工種作業時不得污染或損壞墻面，嚴禁踩踏窗口，防止損壞棱角。

3、保溫層、找平層及裝飾層應防止水沖、撞擊、振動。
