單層工業廠房屋蓋高支模的施工技術

 朱新智    張成卓

陜西建工集團第六建筑工程有限公司  咸陽  712000

一、工程概況

    某單層工業廠房建筑面積3979m2，框架三層，局部四層，建筑層高分別為6.8m、5.1m、5.1m，檐口高度17.0m。

    本工程①~⑤軸為立體倉庫，框架區間為24.0m×24.0m，建筑面積605 m2，單層層高17.0m。框架邊柱間距為6.0m，其中⑤軸邊柱間距為12.0m，柱子斷面為600×700，600×600。屋蓋為井格梁結構，井格梁沿柱網方向斜向布置，間距為4240×4240，梁斜向跨度為32m、24m、8m，梁頂高度17.0m，梁截面尺寸400×1200，板厚110，砼強度等級C35，屬于典型的高支模工程，具體框架柱網布置及井格梁屋蓋平面布置如圖1-1所示。

圖1-1

二、模板及支撐的安裝順序

    加固處理高支模排架地基→根據立桿位置鋪設腳手板→擺放橫向掃地桿→立桿與橫向掃地桿扣接→搭設縱向掃地桿→隨施工層按設計步距搭設立桿及縱橫向水平桿→縱橫向水平桿與框架柱梁抱固（間距同水平桿）→安裝水平及豎向鋼管剪刀撐→初步校正最上一步縱橫向水平桿及標高→梁底支撐增加加強扣件→鋪設梁底模→校正標高→井格梁鋼筋綁扎→梁側模安裝及加固→板模及板筋施工→檢查驗收→澆筑井格梁屋蓋砼。

三、主要施工技術

    3.1加固處理高支模排架基礎

    本工程建筑物外圍框架結構為獨立柱梁基礎，在基礎完成后，對新老土層接合面及土體邊坡切割成1:2踏步式截面。選用灰土分層回填，先用人工打夯機夯填，再用壓路機來回碾壓密實。對于房心土原為老廠房地坪，現設計為設備基礎，決定放到后期施工。為防止排架支撐不均勻下沉，在室內回填土上鋪設100mm厚碎石墊層，表面水泥砂漿抹面，以防雨水浸泡土體影響排架基礎承載力。

    3.2外圈框架柱梁分層施工

    本工程外圍框架柱梁隨⑤軸以外樓層框架結構自然分成三個施工層，且柱梁筋較密，自然層層次高，每個施工層采取先澆柱后澆梁板的施工方法，當施工到井格梁屋蓋時，外圍框架柱梁及滿堂排架支撐搭設已基本完成，因此利用周邊柱梁與滿堂排架支撐水平抱固，以增加滿堂排架及外圍框架柱梁結構施工的整體剛度和穩定性。

    3.3滿堂排架支撐的搭設

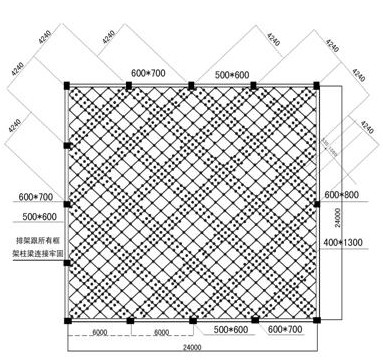

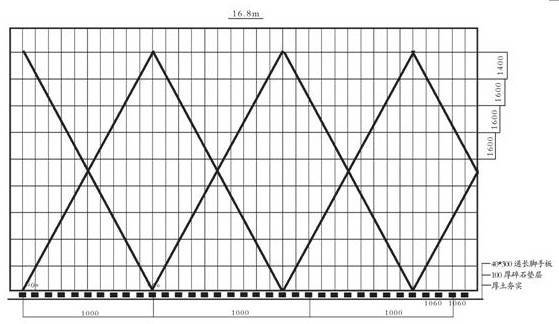

    本工程以井格梁板平面尺寸排列排架立桿間距，按照梁板底標高排列水平桿步架間距，梁板總體排距縱橫立桿間距為1060mm，井格梁部位立桿雙向間距加密為@530mm。水平鋼管豎向步距為：梁底第一步距為1.40m，以下為1.60m步距。在梁下第一道水平桿、中間水平桿及底部掃地桿處各設置45°水平剪刀撐，沿井格梁十字交叉中間位置及建筑物周邊內側，設置豎向剪刀撐，沿建筑物周邊設置連墻桿件，所有立桿下墊木腳手板，滿堂排架桿件布設如立桿布置圖3-1，剪刀撐平面布置圖3-2，剪刀撐剖面圖3-3所示。

圖3-1

圖3-2

圖3-3

     3.4井格梁模板支撐加密設置

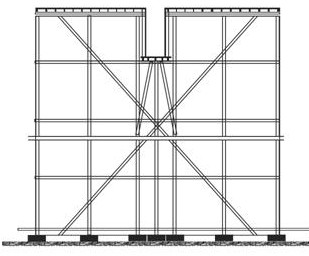

    本工程井格梁間距為4240mm，梁斷面400×1200，頂高17.0m，考慮到梁板之間荷載差距較大，在增設水平連桿及剪刀撐的基礎上，梁的下部立桿間距加密到@530，同時在梁下水平橫桿上增設八字斜向支撐，梁下立桿上口增加加強扣件，確保梁下立桿及水平桿受力均衡，如圖3-4所示。

圖3-4

四、高支模滿堂排架主要安全技術措施

    本工程高支模滿堂排架搭設期間，由于梁板面積、荷載大，層次高，施工中除按常規作法實施外，著重抓了安全技術措施如下：

    4.1滿堂排架與周邊框架結構及外圍腳手同時施工，當外圍腳手安全網防護完全遮蓋后，排架搭設光線較差，當上部井格梁板模板鋪設后，滿堂排架加固調整時，室內幾乎沒有任何光線，因此本工程在排架搭設期間，在中間步架及梁板底第一步架上，沿井格梁每間上下各設一只低壓照明燈泡，確保施工照明及安全操作。

    4.2為保證操作人員及檢查人員行走安全，除隨操作層鋪設腳手板外，在平面排架立桿設計時，已留出檢查通道外，又在底層中間層及梁底第一步步架上，各鋪一道腳手板安全通道及攔桿扶手，與⑤軸外樓面及外腳手相連。

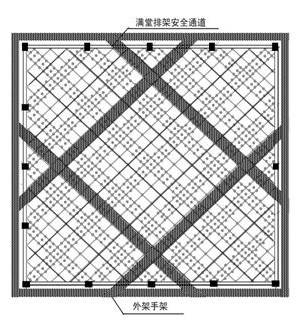

    4.3本工程高支模滿堂排架的驗收，是隨施工步架搭設層進行檢查、整改和驗收，為工程最終一次性驗收帶來了方便。通道平面如圖4-1所示



圖4-1

五、結束語

    該廠房高跨井架梁屋蓋工程，按照制定的高跨扣件式落地鋼管排架滿堂支撐專項施工方案實施，經過施工、業主、設計、及政府安監部門組織的專家組的過程檢查和最終驗收，排架整體穩定可靠，符合設計及規范規程要求，上部井格梁屋蓋砼一次性澆筑完畢，排架支撐模板按規定拆除，施工中未發生大小安全事故，未發生二次加固現象，為今后施工同類型結構工程積累了經驗。
