裝飾清水磚砌體施工技術

宮平  朱永亮  劉海波   陜西 西安  710054

西安建筑科技大學  陜西省第三建筑工程公司

1．工程概況

    中國延安干部學院工程位于陜西省延安市寶塔區棗園路。是經黨中央、國務院批準成立，由中央組織部管理的重點工程。學院占地面積近260畝，建筑面積約68000平米。一期工程建設于2003年6月開工，2005年3月12日正式交工，至今已使用7年。添建工程于2010年3月開工，2011年8月18日交工，裝飾清水青磚砌體分項工程“莊重、典雅、樸素、大方”，是整個工程的一大特色。

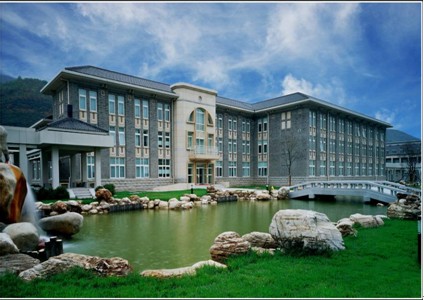

圖1 中國延安干部學院3#宿舍樓

2．裝飾清水磚砌體特點與難點

    裝飾清水磚砌體用品質較好的磚類材質（如青磚、紅磚、陶磚、砌塊等）砌筑而成。耐久性好，表面呈現出原材料自然質樸的美感。

    2.1本工程為了體現學院整體“莊重、樸素”的風格，選用手工粘土青磚作為其外立面裝飾材料。因手工粘土青磚尺寸偏差較大，難以滿足外墻高級裝飾的效果，為確保整體效果及質量標準，須對進場青磚進行挑選、磨磚、切磚等二次加工處理。

    2.2裝飾清水磚砌體對施工構造要求非常嚴格，對尺寸控制等要求非常高，與建筑構造組砌難點較多。

    2.3本工程為保證立面裝飾效果，突出立體感，采取深勾縫。勾縫深度8mm，選用成品干粉憎水型勾縫材料，要求深淺一致，橫平豎直，接茬平整，表面光潔。勾縫前需要進行專用工具制作，清縫、拉線開補，修補青磚等工作。勾縫工作復雜，難度大，對成品墻面觀感及防水功能影響極大。

    2.4裝飾清水磚砌體砌筑完成后，墻面會出現泛堿現象，極大的影響了裝飾清水磚墻的觀感效果，除此之外還會造成結構安全隱患。水分在墻身內遷移的過程中，對磚體和砂漿的溶蝕作用使得墻身的抗壓承載力降低，墻身表面的粉化剝落使得墻身的結構斷面不斷的減小，單位面積承受荷載加大，增加了結構的不安全因素。所以采取泛堿防治工作尤為必要。

3．施工工藝

    3.1工藝原理及流程

    通過挑磚、選磚、磨磚（改進磨磚機）、切磚、排磚、組砌、勾縫、防堿等重點工序的控制與處理，提高施工工效，保證操作工人職業健康，提升建筑裝飾墻面的觀感質量，完善了功能。

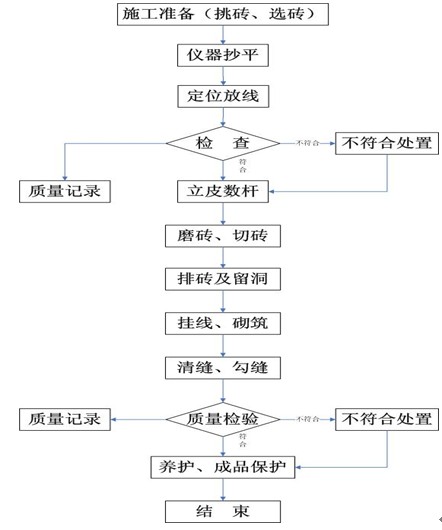

圖2 裝飾清水磚砌體工藝流程

    3.2施工要點

    3.2.1原材料挑選及二次加工

    3.2.1.1挑磚：

    磚在出廠前，要對磚進行挑選，對于尺寸偏差大、彎曲、裂紋、缺棱掉角、色差大、有結疤的磚一律不許裝車，每層磚中間要加有柔軟物保護，避免運輸過程中磚與磚之間產生較大摩擦，從而損傷磚的棱角。磚運進場后，對磚再次進行挑選，凡裝車前因漏查尺寸偏差大的、運輸過程中因碰撞缺棱掉角的，一律退換。磚進入現場按施工平面布置圖進行碼垛堆放，裝卸時注意保護磚的棱角不受損傷。在堆放過程中，每一層磚中間要加棉氈保護。

    3.2.1.2選磚：

    對磚又一次挑選后進行磨制加工，從磨好的磚中選擇可供瓦工匠人使用的色澤均勻，棱角順直的磚；砌筑中，瓦工匠人根據需要，再對磚進行一次挑選，選擇合格的磚進行砌筑。從通過多次反復遴選，確保磚砌體有良好的材料保證。

    磚使用前，提前1～2d進行澆水濕潤，濕潤程度應根據氣候情況而定，做到砌筑時磚的表面略見風干，含水率宜為10%～15%，常溫施工嚴禁干磚砌墻。

    在同一棟樓上應用同一磚廠的磚，以確保墻體的均質性。

    3.2.1.3磨磚：

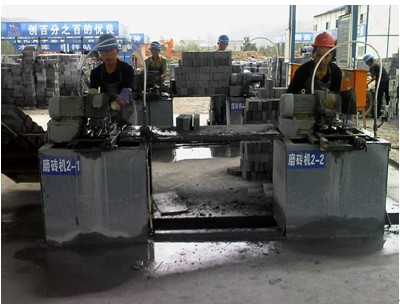

圖3 磨磚加工現場

    采用專門研制的磨磚機對青磚進行精加工，主要是磨磚的兩個大面，磨磚機兩個為一套，一臺磨磚的一側大面，將磚的厚度磨至54mm，另一臺磨磚的另一側大面，將磚的厚度磨至53mm。使青磚的尺寸規格一致、棱角順直。磨好的磚每五個用棉氈一裹，用繩扎起來，輕拿輕放，分堆碼放，做好磚在上墻前的保護工作。

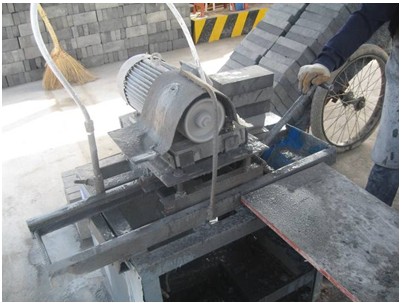

圖4 磨磚機

    3.2.1.4切磚：

    對所有上墻的異形磚，由專門的切割機及操作人員進行切磚加工，避免工人用錛斧砍磚，對下腳料做到二次利用，即保證了青磚施工的質量，又減少了施工中產生的廢料，節約了成本。

    3.2.1.5運磚

    在青磚進場及場內倒運方面，采用了專用定形底托盤作為磚運輸?shù)妮d體，并且用叉車進行裝卸，避免青磚反復搬運而造成材料損耗。同時提高了工作效率。

    3.2.2排磚撂底及留設洞口位置

    在砌筑前，根據圖紙尺寸、門窗位置、磚的模數、灰縫寬度、排磚基本要求以及設計要求的進行二次深化設計，進行排磚撂底。核對所彈出的墨線在門窗洞口等處是否符合磚的模數。經試排合格后，方能拉通線砌筑，作為施工的標準。墻中的洞口、管道口、溝槽、梁口等應注意留設，避免因與安裝缺少配合而將來砸墻打洞。洞口的過梁要提前預制。

    3.2.3立皮數桿

    皮數桿上劃有每皮磚和灰縫厚度，以及樓面、門窗洞口、過梁、圈梁、樓板、梁底等標高位置。皮數桿應立于墻角、內外墻交接處、樓梯間及墻面變化較多的部位，間距不大于10m。在皮數桿之間拉準線，依準線逐皮砌筑。準線長度不宜過長，過長要在中間設置腰線，以避免下垂和風吹形成的影響。準線采用極細的尼龍線繩張緊，以減少誤差。

    3.2.4砌筑

    3.2.4.1組砌方式的選擇按設計要求。

    3.2.4.2砌筑方法采用“三一”砌磚法，即一鏟灰、一塊磚、一擠揉的操作方法。

    操作要領如下：

    1）砌筑前做好調灰、選磚、檢查墻面和清理基面等工作。

    2）砌的磚必須跟線走。

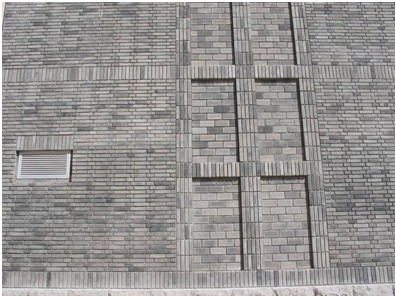

圖5 裝飾清水磚砌體墻面

    3）砌條磚和砌丁磚，在鋪灰方向和手使勁的方向是不同的。砌丁磚又有推砌和掛砌兩種，所以砌磚時手腕必須根據方向不同而變換。

    4）砌的磚必須放平，且不能灰漿半邊厚、半邊薄，造成磚面傾斜。

    5）砌筑中要對磚面進行選擇。整齊、美觀的面要砌在外面。

    6）砌好的磚墻面如有鼓肚，不能砸平，必須拆了重砌。

    3.2.4.3砌筑要點：

    1）砌筑前，應將砌筑部位清理干凈，放出墻身中心線及邊線，澆水濕潤。

    2）磚墻工作段的分段位置，設在溫度縫、構造柱或門窗洞口處，相鄰工作段的砌筑高度差不得超過一個樓層的高度，也不大于4m。磚墻臨時間斷處的高度差，不得超過一步腳手架的高度。

    3）青磚墻每天砌筑高度不超過1m。

    3.2.4.4磚墻水平灰縫和豎向灰縫寬度為10mm，要砌的均勻。水平灰縫砂漿飽滿度不低于90%，豎向灰縫砂漿飽滿度不低于80%。不得出現透明縫和瞎縫，嚴禁用水沖漿灌縫。

    3.2.4.5使用經緯儀和線錘對陰陽角部的方正進行檢驗和控制。

    3.2.4.6對墻身、洞口周邊的預埋件、預埋砌塊（或木磚、混凝土磚）等，要提前按要求進行制作。

    3.2.4.7砌筑時應注意清理墻面及落地灰，每次砌筑工作結束時，應做到工完場清。

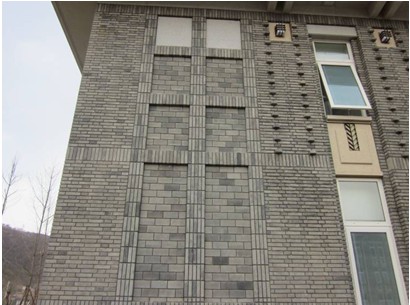

圖6  造型墻面

    3.2.5勾縫

    外墻墻體砌筑完成后，自上而下統一進行勾縫。勾縫前要注意清理墻面。勾縫形式為平縫，勾縫深度為8mm。

    勾縫需采用成品干粉憎水型勾縫材料，成型的磚縫光滑密實，且增強了防止水分侵入的能力，能夠基本消除磚縫出現微裂縫的現象，增強外墻抗風化能力，增加建筑物耐久性。勾縫劑顏色要調配至與整個裝飾清水磚墻面協調。

    水平縫和豎縫要平滑交接。縫的深度要統一，不得出現起伏現象。縫要整齊平滑，不得出現毛槎，邊角和轉彎處也必須方正，見棱見角。勾縫時嚴禁污染墻面。

    3.2.5.1拉線開縫：通過拉線把游丁偏差大的開補找齊，水平縫不平和瞎縫也要拉線找平。如果砌墻時劃線太淺或漏刮的灰縫，用扁鉆或瓦刀剔鑿出縫子，深度控制在12～14mm之內，并清掃干凈。

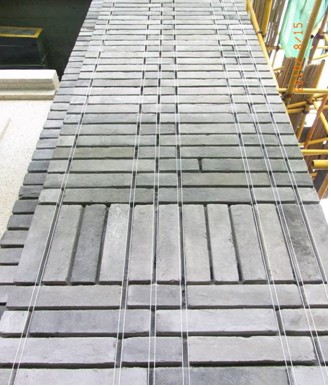

圖7 拉線開縫

    3.2.5.2補縫：對缺棱掉角的磚和游丁的立縫應進行修補，砂漿的顏色必須和磚的顏色一致（補磚時用磚面加水泥，拌成1：2水泥砂漿），抹入缺棱掉角處，表面加磚面壓光。

    3.2.5.3 清除墻面粘結的砂漿、泥漿和雜物。

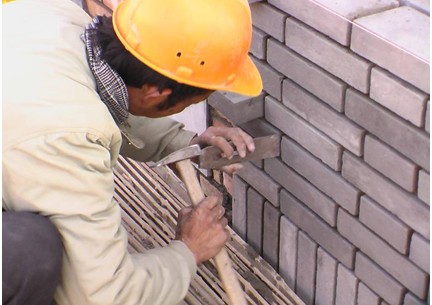

圖8 修縫

    3.2.5.4勾縫：

    1)勾縫前一天應將磚墻澆水濕潤，勾縫時再適量澆水，但不宜太濕。

    2)拌合：勾縫用勾縫劑，應隨拌隨用，下班前必須把勾縫劑用完。

    3)墻面勾縫應做到橫平豎直，深淺一致，接茬平整并壓實抹光，不得有丟縫、開裂和粘結不牢等現象。

    外磚墻勾縫順序是從上而下先勾水平縫后勾立縫。勾水平縫時用長溜子，左手拿托灰板，右手拿溜子，將灰板頂在要勾的磚縫口下邊，右手用溜子將勾縫劑壓入縫內，同時自右向左隨勾縫隨移動托灰板，勾完一段后用溜子在磚縫內溜壓密實、平整、深淺一致。

    勾立縫用短溜子在托灰板上把勾縫劑刮起，然后勾入立縫中，壓塞密實、平整，要與水平縫交圈深淺一致及平整順滑。

    4) 勾好的水平縫和豎縫要深淺一致，橫豎對口，要求密實光滑，交接處要平整，陽角要方正，陰角處不能上下有直通、瞎縫、丟縫的現象。

    3.2.6表面泛堿綜合防治

    通過對泛堿現象的成因分析研究后，分別采用降堿法、排堿法、阻堿措施等手段，針對原材控制，施工控制及泛堿處理等三方面從源頭控制，可使得原先傳統工藝上墻面每年的沖洗次數10次以上降低到4次以下，極大的節約水用量，并且第二年的泛堿情況將大有改觀，能夠做到基本消除，節省維護人工。

    3.2.7綠色施工

    因為磨磚需要水來進行降溫、降塵和降噪和保護磨輪。在磨磚車間旁設置一個沉淀池，沉淀池由3個水池組成，通過3個水池沉淀后清水的循環利用配合磨磚，通過充足的水量供給，能夠有效控制磨磚中的揚塵與噪音污染，保障工人的職業健康。

4、結語

    中國延安干部學院裝飾清水磚砌體施工過程中，成功應用此施工方法，注重“選磚、磨磚、切磚、砌磚、勾磚”等五大重點施工環節的控制，充分發揮了清水磚作為裝飾材料的美感與質感，集砌筑、承重、裝飾于一體一次性完成，提高了質量和施工效率，取得了良好的社會效益和經濟效益。工程已獲得2006年度中國建筑工程“魯班獎”。2009年被評為新中國成立60周年百項經典暨精品工程。

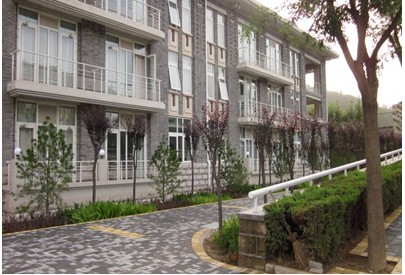

圖16  周轉宿舍樓北立面

參考文獻:

1.建筑施工手冊（4）版[M] 北京：中國建筑工業出版社 2003

2.陜西省建筑科學研究院. GB50203-2011砌體工程施工質量驗收規范.北京：中國建筑工業出版社 2011

3.陜西省建筑工程施工工藝標準 陜西：陜西科學技術出版社 2006

4.張寧，尤昌懋等 清水磚在外裝飾工程中的應用 施工技術，2011,(S2)

5.程忠原.磚墻泛堿初探.科學時代 2011,5
