摘要：本文主要針對西安某大學校區宿舍樓施工中的經驗、教訓，總結了鋼筋混凝土坡屋面工程的模板支設，鋼筋綁扎，混凝土澆筑等主要部位的施工方法和技術要點，希望在以后類似工程施工過程中有所借鑒。...

淺談梁板組合式混凝土坡屋面遮陽體系施工技術要點

楊萬喆

（陜西建工集團第三建筑工程有限公司  710054  西安）

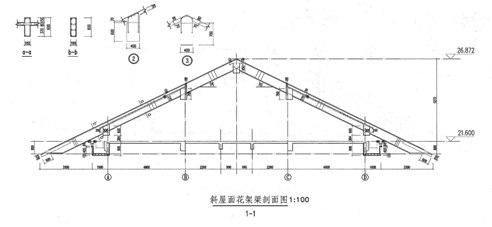

    坡屋面結構的設計，可以給我們的生活增加靚麗的景觀，并且坡屋面隔熱性能優越，有利于屋面排水，減少屋面滲漏，也改善了建筑物的使用功能。西安某大學校區工程，屬群體工程，16.3m*93.6m六層長方形樓共8棟，50m*50m四層“回”字形樓共4棟，面層為直接在混凝土面層上直接刷水泥色，四棟20m*20m兩層方形樓為大學生活動中心，其坡屋面面層材料采用琉璃瓦。所有屋面工程結構形式均為在平屋面之上附加一層混凝土坡屋面，屋面坡度26度，板厚80mm，花架梁為300*600，且上翻150mm，下翻370mm，每道花架梁間距403mm或410mm。花架梁?jiǎn)为?dú)懸挑出結構面4.3m，在懸挑末端為250*600梁進行封口，封口梁下端水平，梁截面垂直于整體坡屋面。

    本工程施工的難點是8棟長方形宿舍樓花架梁坡屋面最低點高度達到19.8m,且花架梁間距設計僅為403mm或410mm一道，密度較大，單位面積荷載較大，施工比起平屋面和一般的坡屋面要困難很多，因此，在施工過程中對于模板的支撐、安裝，鋼筋的制作、綁扎和混凝土的澆筑及養護等各工序的嚴格控制是十分重要的。



一、模板支撐體系方案的選定

    根據設計施工圖紙和現場實際情況，對懸挑4.3m的屋面花架梁工程的模板支撐體系施工方案進行策劃分析。

    1、安全方面：

    方案（一）懸挑鋼管架

    由于本工程屋面花架梁在標高21.6m處懸挑出結構面4.3m，如現場采用常規的6m長16#工字鋼懸挑，內部所壓工字鋼長度僅為1.7m，需大量鋼絲繩拉結卸載。且懸挑長度過長，高空的鋼管架搭設和后續工人在模板支設、鋼筋綁扎、混凝土澆筑施工過程中存在很大的危險性。

    方案（二）落地式鋼管架

    架體整體性較好，搭設過程從地面開始，每層防護到位，工人操作安全性較好。架子整體與建筑物主體多節點進行剛性連接。

    經過詳細的計算和分析，屋面花架梁荷載的大小與分布規律，經電腦驗算，對兩種方案的架體進行排版、布局，并對方案進行了深化設計和完善。

    2、質量方面：

    本工程屋面花架梁面層為直接在混凝土表面刷水泥漿變色即可，因此對混凝土的平整度、垂直度，表面觀感質量要求非常嚴格，因此在方案選擇方面也是考慮的一個重點。

    方案（一）懸挑鋼管架

    考慮到工字鋼懸挑長度過長，在混凝土澆筑過程中工字鋼受重力荷載影響容易變形及工字鋼間的受力不均勻的情況，將直接影響到砼的平整度。

    方案（二）落地式鋼管架

    因?yàn)榇思荏w是在處理好的地基基礎上搭設滿堂架，架體整體性效果較好。在砼澆筑過程中受重力荷載，滿堂架受力較為均勻，對混凝土澆筑后的平整度、垂直度影響較小，從而達到良好的感觀效果。

    3、成本方面：

    由于本工程懸挑花架梁部分從架體搭設、模板安裝、鋼筋綁扎、混凝土澆筑到最后的模板拆除，大約需要2個月時間。經過前期對市場工字鋼、鋼管、扣件等所需材料租賃價格的了解、現場搭設兩種架體的施工難度及消耗的人工費等因素的調研，項目部對采用工字鋼懸挑方案和落地式滿堂架方案的搭設成本進行了詳細的分析和計算。從制作的分析表格和材料成本計算過程來看，落地式鋼管架比懸挑鋼管架在節約成本方面有明顯的優勢。

    綜合以上各方面因素，項目部最終確定選用落地式鋼管架進行施工。

二、模板工程

    因本工程坡屋面高差大，且屋面花架梁既有上翻，又有下翻，間距又非常密，因此，支模難度大，模板不容易支平、支牢，模板支撐不牢會引起梁板混凝土下沉、漏漿等現象。模板支設的精確度、牢固性是工程的一大難點，同時也是本工程控制的重點。

    坡屋面模板搭設前必須先嚴格按圖紙進行放樣，為保證模板安裝的準確性，項目部在現場對坡屋面的花架梁、異形梁和板等構件做了1:1的放樣。在施工過程中嚴格按設計標高及坡度準確放線，為此，首先要按設計標高確定頂脊的水平線，準確連接各點與檐口各設計點劃出坡脊線，以此依次將各局部屋面的頂脊、坡脊、邊脊線組合劃出；其次，檢查各頂脊位置標高，調整各邊脊均勻坡度，使斜屋面各脊線規整順直。柱與花架梁的幾何尺寸必須計算準確，軸線位置必須準確定位。柱梁的空間位置必須安裝到位，以保證脊線平齊順直，屋頂主脊、屋面斜脊和邊脊與檐口交接角度準確。這樣才能使屋頂造型立體觀感得到良好體現。

    由于本工程平屋面之上的坡屋面支撐高度和結構層自重均高于各平面樓層結構的支撐高度和結構自重，模板支撐系統必須有足夠的穩定性，所用的材料必須有足夠的剛度，要求模板支撐立桿及水平拉桿要適當加密，與框架柱連接成一整體，水平大木楞應采用不小于截面規格50*100mm的松方木，立桿采用Ф48×3.5的鋼管，支撐體系應進行必要的承載力和穩定性計算復核，搭設應嚴格按照規范要求進行搭設，以確保模板支撐體系的穩定性。

三、鋼筋工程

    由于本工程坡屋面造型設計較為復雜，異形梁較多，且梁、板交錯布置較為密集。在鋼筋加工過程中，要求嚴格按照模板放樣的尺寸進行鋼筋放樣，以確保鋼筋在綁扎過程中能夠準確無誤。

    在施工時嚴格按施工規范及圖紙?jiān)O(shè)計要求綁扎鋼筋，嚴格控制板支座負筋的保護層厚度。鋼筋馬凳用電焊固定且加密布置，以確保有效高度，控制板支座負筋的有效高度，對于焊點部位涂刷一層防銹漆處理，以確保工程質量。

    綁扎坡屋面梁、板受力主筋時，注意在屋脊處應彎起穿過屋脊梁中，并伸入另一端坡面的長度不小于300mm，在坡屋面板上除板兩端的負彎距鋼筋部位，中間增設Φ6@300mm的構造架立筋，主要用以減少混凝土終凝前由于自重引起的拉裂縫問題，現場此方法的應用，對減少混凝土裂縫問題起到了一定的輔助作用。

四、混凝土澆筑

   針對坡屋面板厚較小，鋼筋較密的特點，采用10～20mm碎石有利于振搗密實。

    采用摻合粉煤灰的水泥，既可降低水泥用量，又可改善混凝土的工作性、降低水化熱，還可調節混凝土的硬化過程，使混凝土更加密實，強度更高，耐久性更好。

    澆筑混凝土?xí)r，以坡屋面懸挑花架梁的末端封口梁為起點，以5000mm寬自下而上逐層澆筑。在面層模板口設置活動擋板，避免澆筑時骨料滑落，澆筑完一層后即可安裝上一層面層模板。

    坡屋面與屋脊交接處應澆筑成圓弧形。圓弧半徑應控制在Rl00—l5Omm為宜。這樣既減少應力集中，又給卷材防水的鋪設創造良好條件。

    本工程屋面結構混凝土養護過程中采用濕棉氈覆蓋在坡屋面板上全濕養護15h以上，并進行溫度監控。

五、屋面及細部處理

    本工程兩層高的大學生活動中心樓坡屋面面層采用琉璃瓦，四周懸挑3,6m，花架梁結構形式。其余各樓號坡屋面面層部分平整度較大地方采用細石混凝土找平，誤差較小時采用抗裂砂漿找平，表面刷水泥漿變色。因此在屋面施工過程中從以下幾個方面做了細部處理。

    1、屋面泛水預防

    屋脊折頂和泛水處應做成“R”型橢圓角。加強細部構造施工管理，以便屋面基層與保溫層、找平層、防水層等各構造層的合理交接。

    2、預埋件安裝

    做好各預埋件的安裝，屋面加設鋼筋網的錨固預埋件，屋面掛瓦的預埋筋及順?biāo)畻l等，必須在澆筑混凝土屋面時認真預埋安裝。施工人員要熟悉圖紙，掌握屋面細部層次和構造，不可遺漏地做好各預埋件安裝。

    3、牢固掛貼琉璃瓦

    要求是瓦楞瓦邊橫平豎直六面見線，座漿密實粘貼牢固。要達到這些要求就必須掌握如下技術要領：

    a、均勻排活、四周掛線。要挑選規格一致的瓦塊首先進行排活，從檐口到脊項，從脊邊到泛水，計算好屋面橫豎方向瓦的趟數和塊數，把破活趕到脊項和脊邊或泛水邊，然后在屋頂四周掛線控制瓦塊的橫豎位置和高低厚度。

    b、調好膠泥、壓貼瓦塊。要調制好稠度適宜的膠泥或砂漿，按掛線將瓦塊壓貼，保證瓦底座漿飽滿粘貼牢固。為保證整個瓦屋面的密實平整，每壓貼五至十塊瓦后，還要用2m長的木楞橫豎將瓦平均壓實一遍。

    c、保護成品、處理周邊。掛瓦時一定要注意成品保護，所掛完的瓦塊不密實或未達到強度的瓦屋面，切不可踩踏。一定要踩踏屋面時，必須做好瓦塊的保護措施，防止局部承受過多荷載。另外，對掛完瓦的屋面要隨時清理，對屋面的檐口、脊邊、泛水等處必須做好細部處理，使之達到嚴密、順直、平整、清晰、美觀。

六、結束語：

    梁板組合式混凝土屋面遮陽體系是一種新型節能屋面體系，它的施工質量直接影響到建筑物的觀感效果，因此只有做好施工過程中各分項工程及細部節點控制，才能充分體現設計意圖，達到節能美觀之效果。

(本文來源：陜西省土木建筑學會    文徑網絡：呂琳琳 尹維維 編輯  文徑 審核)
