圖4-4 景觀分析圖

    建筑基地內的景觀設計，主要分為兩個層面，第一點就是設計概念本身強調建筑與綠化的結合，如何結合，主要主要采用了兩種方式，一種是綠色屋頂的應用，另一種是局部的覆土建筑設計，使建筑溶于環境之中。第二個層面是三個綠化集中點的設計，三足鼎立，將整個建筑包含其中，彷如建筑生長在綠色的樹林里，也更容易使建筑融入環境。

5.方案設計說明

    5.1總圖設計

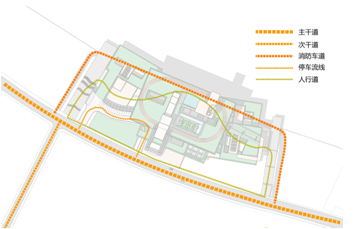

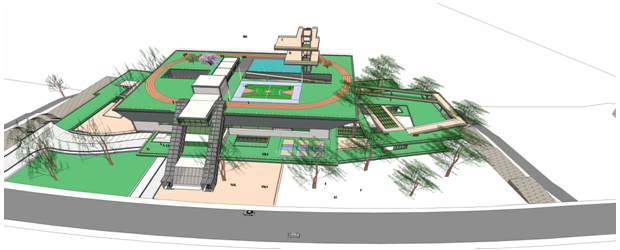

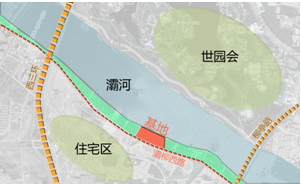

    本方案的總圖設計從室內外兩個層面來考慮，將不同功能的四個區域按照功能的主次分別放置在基地的四個區域，以水平室外板連接。共三個入口廣場，南側的緊靠主干道與停車場，可以直接到達三個主要功能區域，分別是：運動區，理論學習區，展覽區。而且利用東西兩側原有的觀景平臺到達兩個次要的入口廣場，西側入口廣場直接聯系行政會議區和展覽區，東側入口廣場主要聯系理論學習區。而起不同方向的人流可以根據自己的喜好，直接通過三個入口廣場經過建筑營造的室外空間進入自己需要到達的室內外空間。而且，到達空間的路線選擇是多樣的，人們可以根據自己的喜好和需求進行選擇。停車場位于覆土設計的展覽空間之上，直接在主干道上設置兩個入口，流線簡潔合理，人們停車后不用再回到主干道，而是可以直接通過架空的室外空間到達需要進入的功能空間。

    5.2平面設計

    建筑的平面設計也是呼應概念的，做到開放，簡潔單純，但是富有體驗性。以迎合青少年心理需求。平面設計與以往設計不同的是將室內空間與室外空間放在平等的地位進行設計，而且室內的交替處又會產生大量的灰空間，增加了更豐富的建筑空間體驗。室內空間采用十字形的組合平面，將主要的交通空間和大多數服務空間，放在十字交叉處，人們可以迅速通過交通空間到達所需的功能空間。每種類型的室內空間配套同種類型的室外空間是豎向布置的組團，不同功能組團的聯系完全又室外空間進行聯系。是空間組合變得簡潔獨立，又合理連接。人們在不同空間穿行要經過室內空間，灰空間，室外空間的變化，增加了空間感受的趣味性。豎向交通人們也可以進行多樣化的選擇，可以直接選擇垂直電梯，手扶電梯，樓梯，室外坡道到達。對于室外空間的平面設計，與室內空間各層結合設置，共有四個標高層平面，而且每個標高層平都可以通過不同的方式直接到達，他們之間也是相互聯系的。在功能上也與室內空間進行相互補充，如室外運動廣場，人們在天氣晴好的時候可以選擇在室外進行運動，更能欣賞周邊美好的景色，而且更加健康有機。

    5.3造型設計

    建筑的造型設計主要根據兩點進行考慮。

    5.4建筑的設計概念。

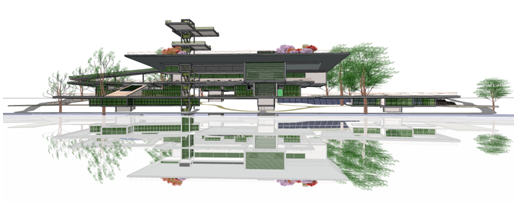

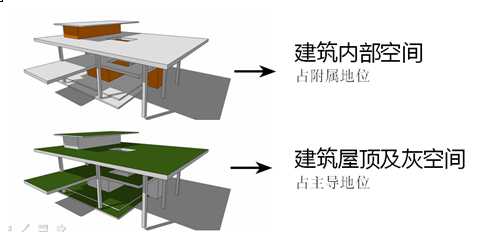

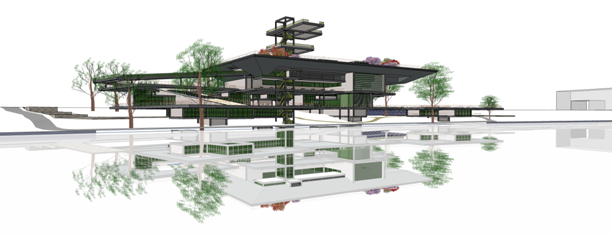

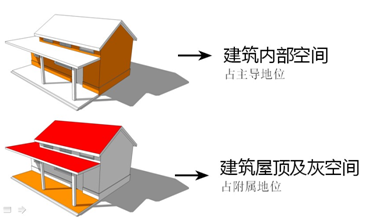

本次建筑設計的概念為天空之城，主要提煉出為三點，其中，第一點為建筑的新功能組成，這點需要建筑創造大量的室外空間，而去弱化建筑的室內空間，這無形間已經刻畫出建筑的基本形態。第二點為建筑的漂浮感的營造，本次設計利用上大下小的結構，利用大量的懸挑來，以及建筑不同建筑材料的組合應用從而產生了建筑的漂浮感，尤其是北立面的處理，建筑凌駕于水面之上，游覽世園會的人們可以看到河對面青少年活動中心的建筑全景，所以北立面建筑漂浮感處理尤為重要，建筑倒影在水面之上，使人們產生建筑漂浮在水面上的錯覺，從而營造一座夢幻中的天空之城。

    第三點為建筑與綠化的有機結合，本次設計通過對綠色屋頂的大量應用，以及對基地內綠化的處理，使建筑完全融于綠化之中。從而達到建筑與綠化的有機結合。

    5.2對歷史文脈的追尋

    建筑基地位于歷史古都西安，又與文化古城臨潼相鄰，具有濃重的歷史氣息。世園會雖說是世界性活動，但是觀察發現其設計也是尊重中國的傳統文化的，如張景秋大師設計的天人合一長安塔等，都是應用現代的設計手法來表達傳統的建筑文化。所以這次我也想用同樣的思想來對建筑形體進行進一步推敲。通過調查研究發現古代的斗拱可以作為建筑形體的設計線索，因為斗拱即是中國建筑文化的精髓部分，它的結構也是上大小，符合概念的需求。通過對斗拱結構與形式的分析與變化形成了建筑結構的基本形式。

6.方案研究專題綜述——關于綠色屋頂的設計

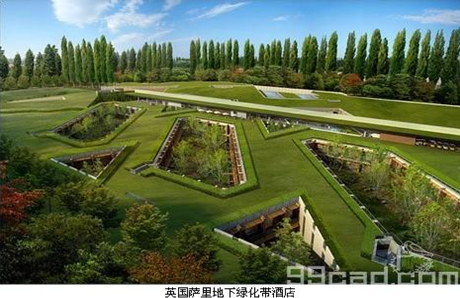

    綠色屋頂設計：一般考慮

    綠色屋頂的設計過程是truly site- specific并且要求建筑所有者和設計團隊之間進行開放式交流。

    當開始設計過程的時候，你應該首先考慮這個屋頂要起怎樣的作用。這個建筑的所有人只是想要一層稀薄的生態植被層，還是更加厚實的比如一片允許公共訪問的綠色區域？所有者腦海中是否有種植某種特定植物的設計方案？

屋頂板重量

    讓一個結構工程師或者其他有能力的持證的專業人士來確定除當地的雪荷載要求之外的屋頂最大承重量是十分重要的。一旦你作出決定，就從考慮所有綠色屋頂重量的角度出發按照你自己的方式來工作。

    在一些需要考慮屋頂板重量問題的項目中，最大的生長介質深度由屋頂的結構承載能力決定。如果重量限制成了一個問題，點荷載超過結構元素（比如柱子或者承重墻）就變成可能，并且可以允許種植更重的灌木甚至樹木。

    其他設計問題

    在設計階段要討論的其他問題應該包括以下幾點：

    需要的職務類型，保養需求，殘疾人通道，責任問題，以及建筑特色。

    綠色屋頂系統組件你必須開始一個結構健全、無損害的屋頂。至少，綠色屋組件應該包括防水系統、排水系統、生長介質和植物。對于每一個組件都有大量的資料可用。系統類型從由a pregrown vegetated mat組成的一層到常規的多層的各種各樣的獨特的組件的組合到配套齊全的標準裝置，這些裝置包括排水系統、土壤介質和植物于一體。

    隔離層是可有可無的，但是在除露天類型的結構以外的大多數屋頂應用中都推薦使用。當使用隔離層的時候，它可以阻止存儲在綠色屋頂系統中的水在冬天吸收熱量或者在夏天降低氣溫。傳統的德國類系統是由應用在屋頂板上面的個別層組成的；這些系統是反向屋頂膜的集合，其中，這些膜被保護或掩埋在絕緣層之下。在美國，傳統的屋頂項目會將絕緣層放在屋頂板的商民啊或者下面，但是不會放在放水層的上面。

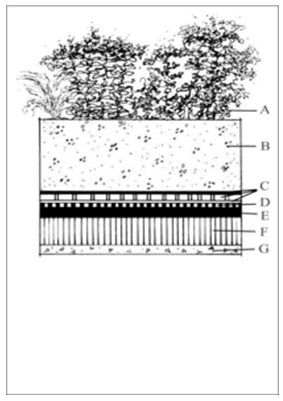

下面幾部分從屋頂板的結構支撐向上描述了主要的綠色屋頂組件。各種各樣的保護層（羊毛）和其他可選的成分可能會被夾在這些組件之間。在Exbition1中的圖闡明了在用戶定制設計中為一個半大規模的系統所用的綠色屋頂元素。

    防水

    任何屋頂的主要功能在于它的防水能力。防水選項包括不透水混凝土、一個熱或冷的液態膜、一個專門設計的單層薄膜，或者一個超過三層的組合屋頂系統。

    常見的防水材料的選擇由改進的瀝青，聚氯乙烯（PVC），乙丙二烯單體（EPDM，一種防水橡膠），和熱塑性聚烯烴（TPO）。

    如果防水材料是有機的，就有必要添加一個附加的驅根屏障以阻止根傷害防水材料。用至少一英寸的水進行洪水測試以確保所用材料可以提供至少24小時的不透水性（48小時更好）是十分必要的。

    排水:

    排水層的內部或外部的排水管傳達多余的水。這是很重要的，因為多余的水不僅可以殺死植物，但也可能會導致不良的水積聚的屋頂甲板上。有些的排水產品是專為水潴留，從而允許水要保存以備將來使用的的greenroof植物通過根吸收。

骨料的選擇包括各種顆粒狀介質，如礫石。土工合成材料類型包括剛性和非剛性高密度塑料，泡沫板，塑料或金屬和模塊化單位。非生物降解的過濾織物被放置在頂部的排水材料，以防止細生長介質顆粒堵塞排水溝。

    生長介質:

    這一層是一個活生生的屋頂長期成功的關鍵。生長介質包括極其輕量設計的土壤基板，其具有高比例的無機礦物質的有機材料。讓我強調“工程”的一部分。我們不是在談論這里使用表土：常規園土重。它也含有病原體，不良昆蟲和雜草。

生長介質所需的屬性包括良好的排水和通氣，保水能力和養分控股或陽離子交換容量（CEC）。生長介質必須解決（丟失量）或吹走，必須提供穩定的植物。

    生長培養基中的無機成分可以包括材料，如板巖和頁巖膨脹的，擠出的粘土，粉碎回收磚，混凝土碎石，熔巖，巖棉和珍珠巖。有機物的百分比要小得多.可以添加，如腐爛的腐殖質的材料（例如，蛋雞糞，鳥糞，或蘑菇堆肥）。這可以增強有機纖維材料和少量的粘土粒子。此混合物保持緩慢釋放土壤社區的健康所必需的必需的微量元素。一個淺廣泛greenroof的可能包含100％無機媒體。

    植物:

    植被層到每個項目的適當的植物材料的選擇最重要和最精彩的部分greenroof，和明智的研究是必不可少的。

    評估的地理和氣候因素（如冷，耐熱性，雨量，濕度，風速，太陽/陰影曝光）后，生長襯底的深度實際上將決定植物的選擇。

    各種植物的選擇是一個更大可密集roofscapes的。對于廣泛greenroofs，適當的植物是非常薄的成長基板類型，可以在惡劣的環境條件下生長，像那些被發現在
    裂縫和巖石，干燥的草地，樹林的邊緣，和草原。阿爾卑斯山和其他極端天氣的地面蓋，如多汁，和一些開花藥材，燈泡，原生草，苔蘚，野花，和其他多年生植物是很好的選擇，因為其抗寒性，淺根結構，水平生長習性。

    種植方法的選項，包括使用植物墊，這也提供了排水和水分潴留;播種;傳播“小枝”（切碎位景天扦插）; hydroplanting的混合種子和小枝;種植插頭;和使用各種尺寸的集裝箱廠。

    一個音符本土與引進的品種：即將從外地建筑景觀，我將是失職，如果我不鼓勵使用任何景觀的原生植物。畢竟，有什么更好的方式來促進與各地區原生植被的守護神（意識或精神的地方）比？

    然而，這樣做的問題是屋頂植物生存，更談不上茁壯成長不自然的空間。對于一個成功的greenroof，我們必須選擇真正行之有效的幸存者，這些植物在屋頂設置，被稱為蓬勃發展。

    植物的這樣一個組織，是sedums超過1000種，其中存在于這個世界。他們是目前最流行的廣泛greenroofs選擇，因為它們很好看，執行得非常好，整體。

7.經濟技術指標

    用地面積：9610㎡

    建筑面積：9868㎡

    展示部分面積：1630㎡

    公共部分面積：2315㎡

    辦公部分面積：304㎡

    培訓部分面積：654㎡

    賓館部分面積：3093㎡

    綠化面積：3552㎡

    綠化率：36％

    容積率：1.03

8.總結

    本次的青少年活動中心設計運用了天空之城的概念，將建筑的功能組成進行了新的組成，以大量的外部空間來創造建筑所需要的室外運動，展覽，交流，學習空間。利用中國傳統的斗拱來詮釋中國的建筑歷史。造型輕盈，彷如漂浮在 水面之上。和綠色植物有機結合，生態有機。建筑無論從形態和空間組成上都符合青少年的心理和身體健康發展。

9.致謝

    經過五年的建筑學學習，我收獲了很多，最終以這次的畢業設計來結束自己的大學生涯。至此我們將走上工作的崗位，用自己所學報效國家，為社會出一份力。再此誠摯的感謝每一位老師的辛勤教導。為期一個月的畢業設計也至此收尾，這個過程中我總結了大學五年所學的專業知識，發現了自己的不足之處，也獲得了很多新的知識。在這里要要誠摯的感謝鄭鑫老師的悉心指導。在今后的日子里我將更加努力地學習，感恩母校！

參考文獻

[1] 尹定邦，設計學概論。長沙：湖南科學技術出版社,2003

[2] 彭一剛，建筑空間組合論。中國建筑工業出版社，1998

[3] 高祥生，現代建筑入口、門頭設計精選 。江蘇科學技術出版社

[4] 單德啟，從傳統民局到地區建筑。北京：中國建材工業出版社，2004.1

[5] 民用建筑設計通則。

[6] [日]宮元健次.建筑造型分析與實例. 北京:中國建筑工業出社,2007.6

[7] 劉磊，場地設計。中國建筑工業出版社，1999

[8] 韓國C3出版公社編，建筑環境。大連：大連理工大學出版社.2008.4

[9] 趙曉光,黨春紅。民用建筑場地設計. 北京:中國建筑工業出版社，2004.7

[10] [意]布魯諾·塞維。建筑空間論-如何品評建筑。北京:中國建筑工業出版社，2006.1

[11] [日]高木干朗，建筑規劃譯叢—賓館·旅館. 北京:中國建筑工業出版社，2002.8

[12] [日]小林克弘，建筑構成手法。北京:中國建筑工業出社,2004.12

[13] 李艾芳，國外當代旅館建筑設計精品集。北京:中國建筑工業出版社，2004.10

[14] 王其鈞，古典建筑語言。機械工業出版社，2006.3

[15] 陳泊超，地域性建筑的理論與實踐。北京:中國建筑工業出版社，2007.3

[16] 和紅星，古都西安特色城市。北京:中國建筑工業出版社，2006.9

[17] 盧濟威，建筑創作中的立意與構思。北京:中國建筑工業出版社，2002.4

[18] 羅凱，歷史·文化·繼承-華諫國際文化教育建筑設計作品專輯。北京:中國建筑工業出版社，2007.2

[19] [美]伯克斯，藝術與建筑。北京:中國建筑工業出版社，2003.3

[20] [德]伯特龍等，展覽設計使用手冊。北京:中國建筑工業出版社，2007.3

[21] 左國保，仿古建筑創意與案例。機械工業出版社，2007.6

[22] [意]維多里奧·馬尼亞戈·蘭普尼亞尼等，世界博物館建筑。 遼寧科學技術出版社,2007.6.8

[23] [日]日本建筑學會，新板無障礙建筑設計資料集成。北京:中國建筑工業出版社，2006.8

[24] 建筑學報，世界建筑，時代建筑等專業建筑設計雜志。

[25] Toy M. Hitechniaga Tower. Architectural Design , 1995

[26] Mozuna K. Ko jik i of A rch itecture.London: E G Bond L td. 1991.

[27] Resourcen Architecture. Report and Outlook,UIA Berlin 2002.

[28] Tschumi and Irene Cheng, The State of Architectureat the Beginning of the 21st Century, The Monacelli Press, 2003.

[29] Caltho rpe, The Next American Metropo lis: Ecology, community, and the American dream,PrincetonA rch itectural Press, N ew York, 1993

[30] Yeang K. The Skyscraper Bioclimatically  Considered —A Design Primer.Boston: National Book Network , INC , 1996.
