德國獨立裝配式住宅的建造特點

1、購地、設計、建造時間：2011年7月——2012年9月（大約15個月）

2、住宅建造類型：預制裝配式木結構獨立住宅

3、下部基礎：整體結構的全現澆鋼筋混凝土“板式基礎”

4、室內安裝“能量回收通風系統ERV”，使用地源熱泵系統，采用地板采暖方式。室內還安裝獨立的瑞典式壁爐系統，外部陽臺采用法國風格。

獨立住宅的主人夫婦，在購買土地上的原有舊住宅的拆遷現場留影。

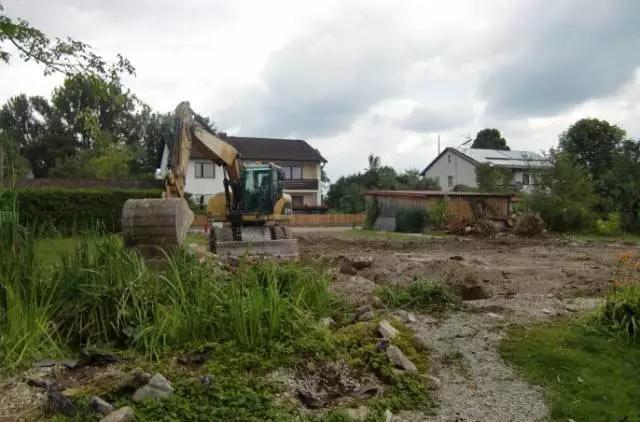

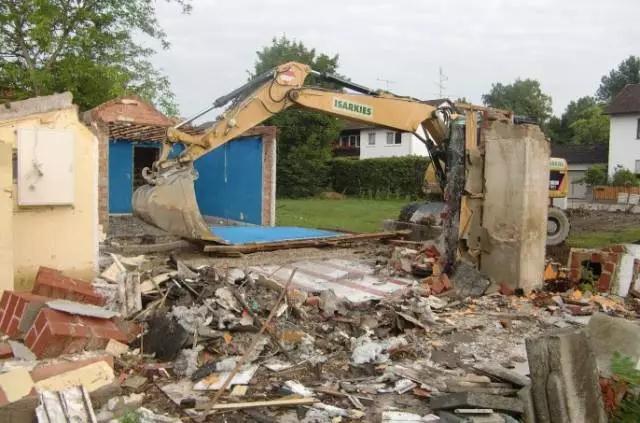

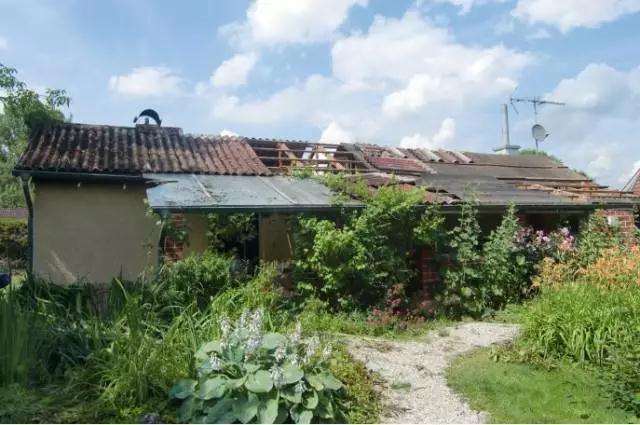

▲ 購買土地上的原有舊住宅的拆遷現場

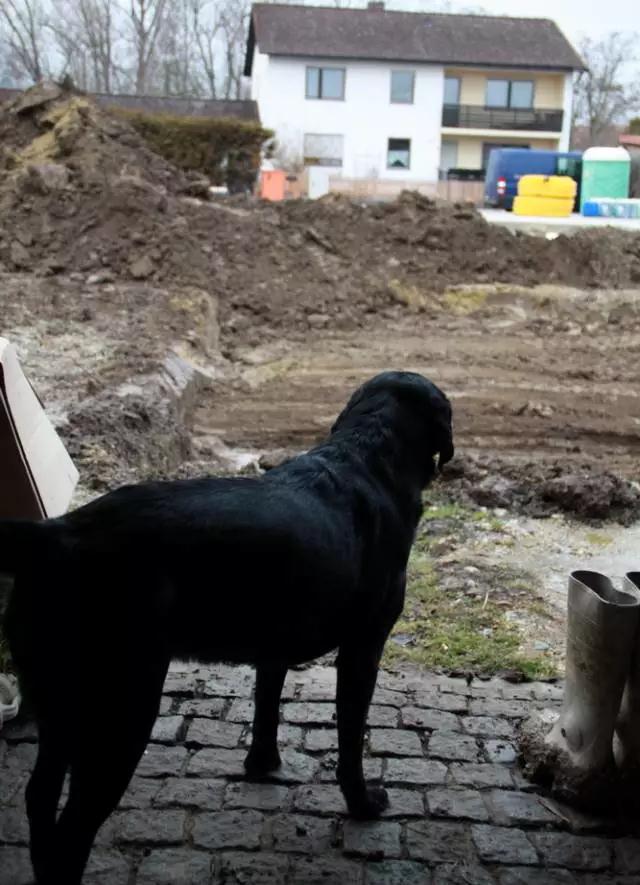

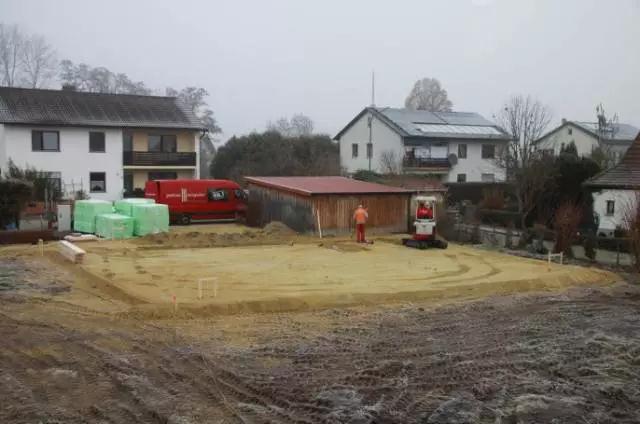

▲ 獨立住宅的建造場地，已經清理，并已測量定位。

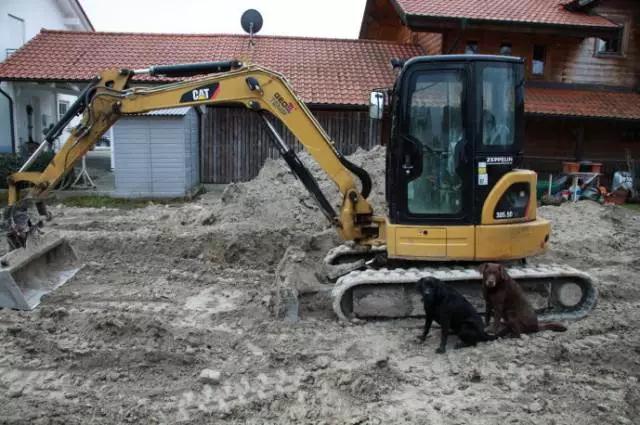

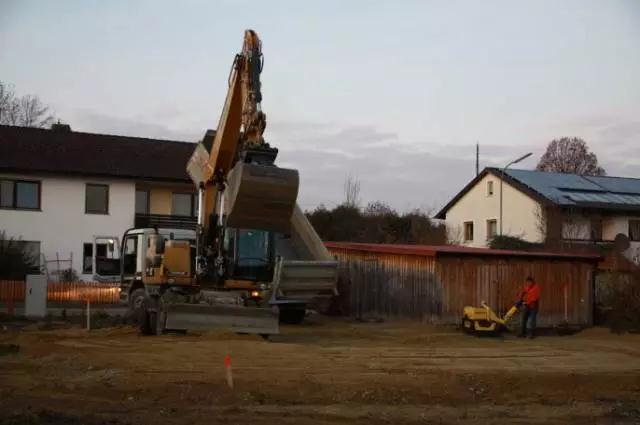

施工現場中的機械設備有：大型推土挖掘機、自卸式卡車、小型打夯機，等等。

可見，建造場地一角，有一彩鋼板屋頂、墻體四周使用木板圍護的臨時性儲藏室。

整體結構的全現澆鋼筋混凝土“板式基礎”的下部，地基土壤，已經更換，并經過壓實處理。

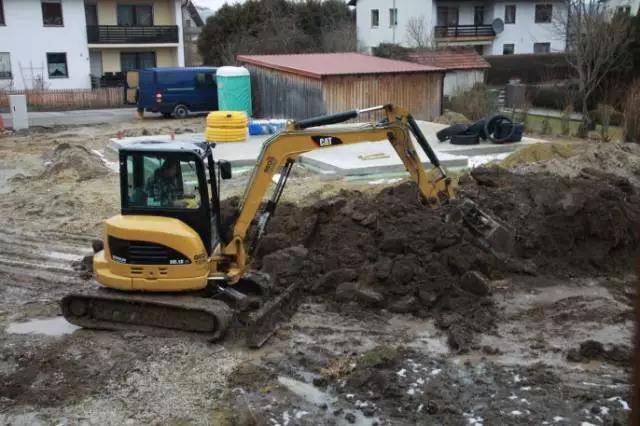

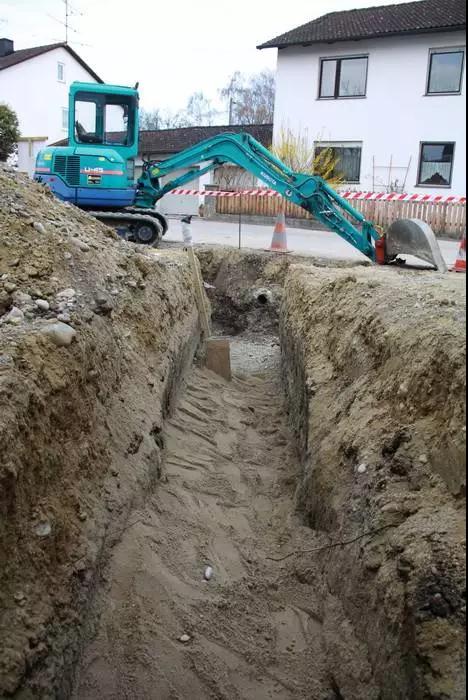

施工現場，小型挖掘機，正在進行板式基礎的下部四周條形基礎溝槽的挖掘施工。

從遠處，清晰可見，建造場地一角的彩鋼板屋頂、墻體四周使用木板圍護的臨時性儲藏室的外觀情況。

條形基礎的混凝土，已經現場澆注完畢，橙色的PVC排水管道線路，也已經預埋完畢。

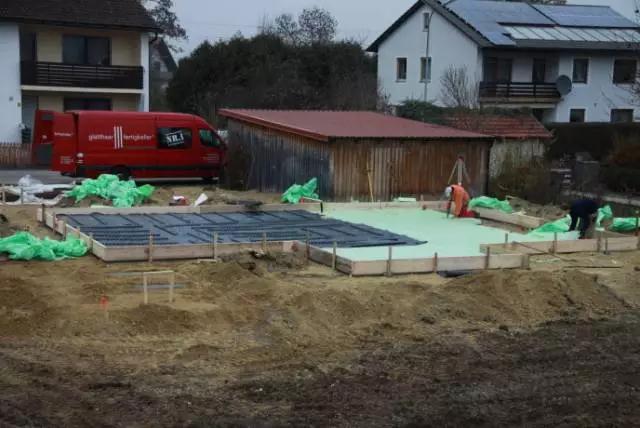

整平壓實的地基土壤的上面，已經鋪設2層硬質擠塑xps聚苯乙烯泡沫保溫板，保溫板的上面，開始鋪設防水卷材，防水卷材的上面，首先放置鋼筋網墊支支架，后續施工，將布設雙向鋼筋網。

板式基礎的鋼筋網布設完成以后，開始進行混凝土的現場澆注施工。

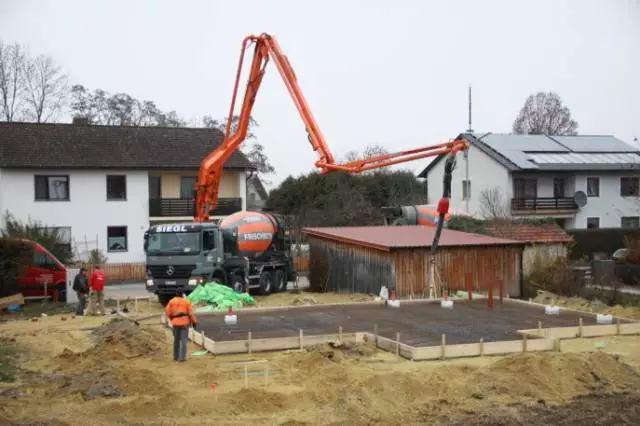

▲ 正在進行板式基礎混凝土的現場澆注施工

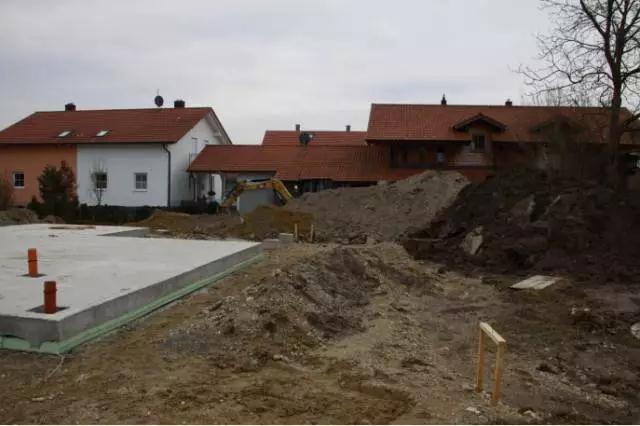

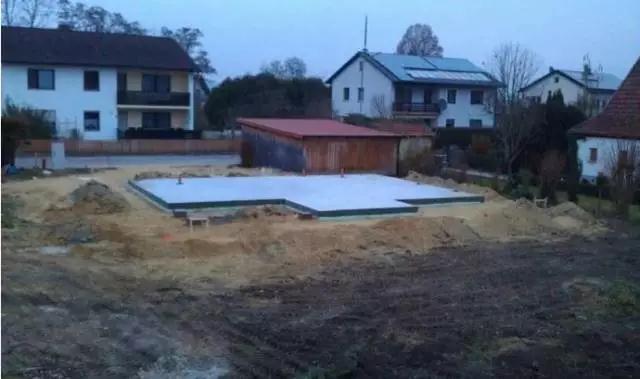

整體結構的全現澆鋼筋混凝土板式基礎，正待凝結硬化養護期間。

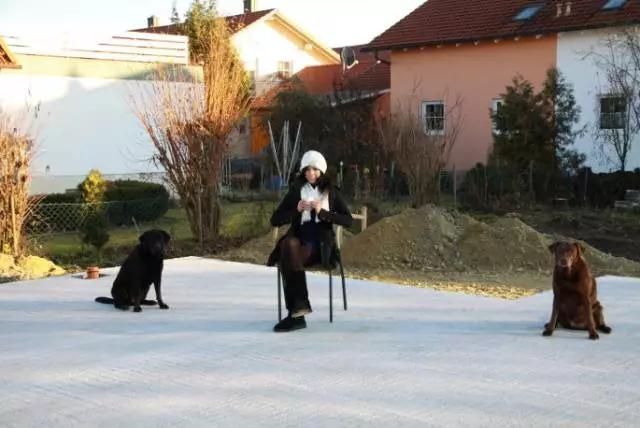

▲ 房屋女主人，在施工現場

▲ 挖掘機正在進行地表土壤埋設地源熱泵管線的施工作業

圖中，白色頂蓋、淡藍色周身的箱體，為施工現場中的移動式廁所。

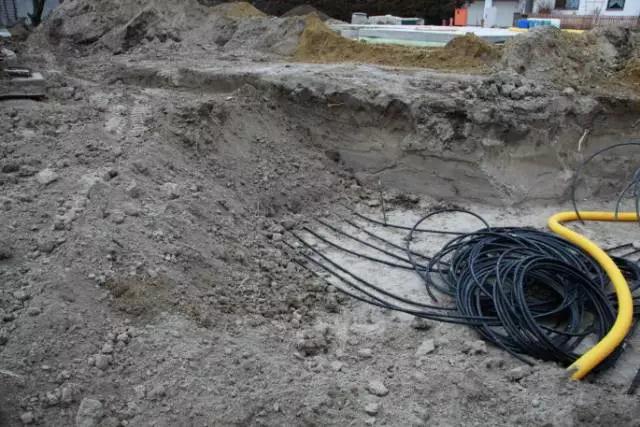

▲ 地表土壤埋設地源熱泵管線的施工現場

黑色的PE材質的細管線，為地源熱泵系統的循環管線。

室內家具，提前送達，臨時放置在建造場地一角的臨時性儲藏室的內部。

板式基礎，局部特寫，可見，鋼筋混凝土結構的板式基礎下部的2層硬質擠塑XPS聚苯乙烯泡沫保溫板的側面情況。

▲ 地源熱泵系統管線埋設施工現場

大型拖車，將工廠加工生產的大型組裝構件材料，運到施工現場。

板式基礎的頂面，已經預先鋪設了一層黑色的類似瀝青油氈材質的防水隔潮卷材。

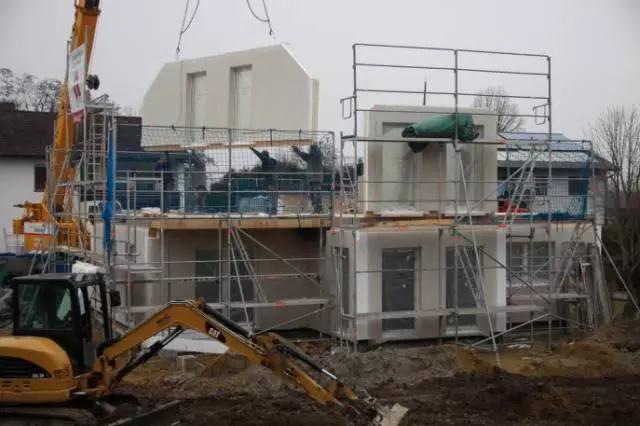

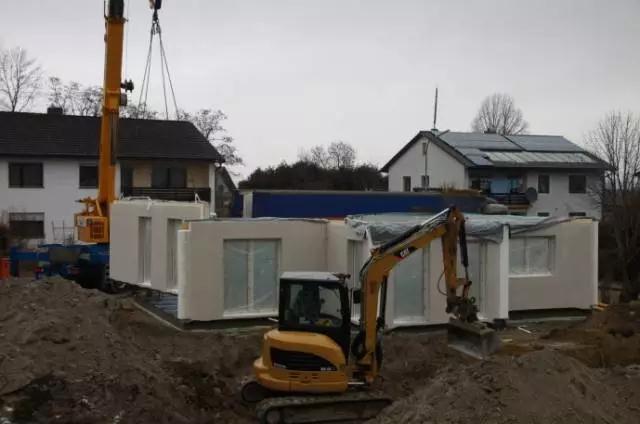

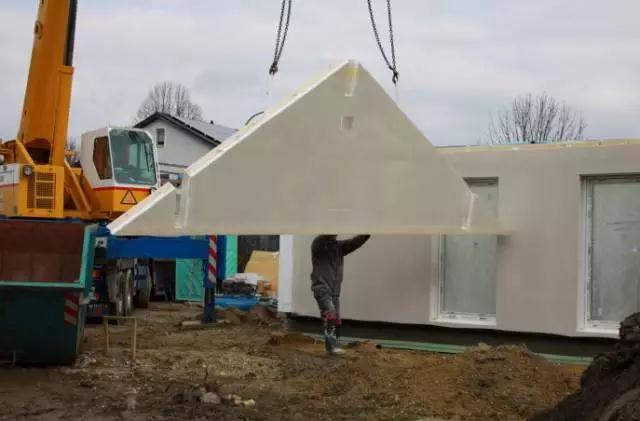

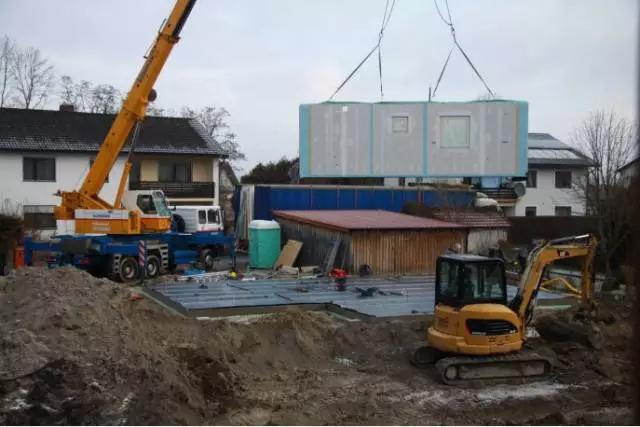

現在，大型吊車，正在進行大型預制木結構墻板構件的吊裝就位施工。

可見，在木結構墻板承重框架的兩側，圍護釘貼了OSB定向刨花板，框架里面，預先填充了黃色的無機物材質的不燃型玻璃纖維保溫氈毯材料。結合下面的圖片，還可見，在大型墻板的外側，還圍護粘貼了一層特厚的白色的阻燃型EPS聚苯乙烯泡沫保溫板。

大型預制木結構墻板構件上的有些位置，已經初步進行了裝修處理，有些部位還粘貼有防水卷材。

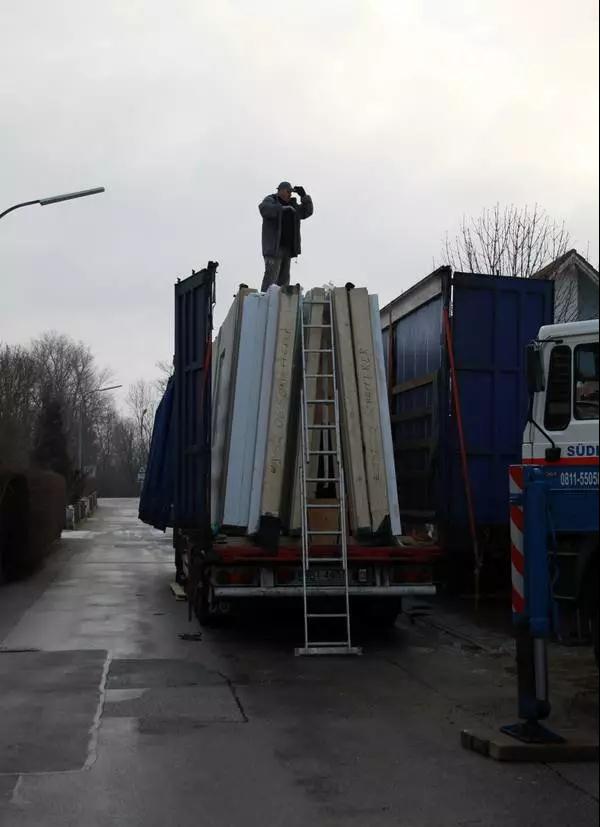

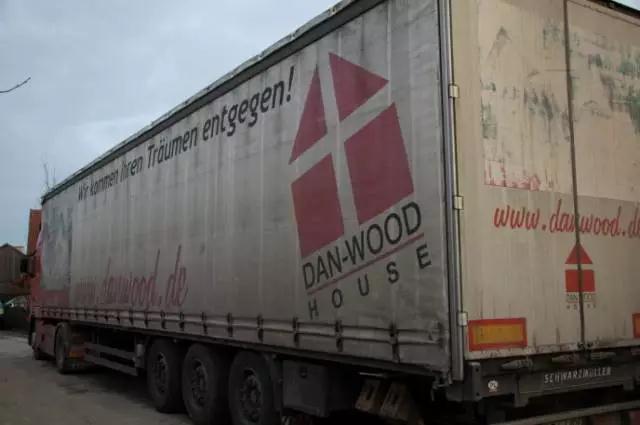

▲ 大型拖車，正在進行卸貨作業

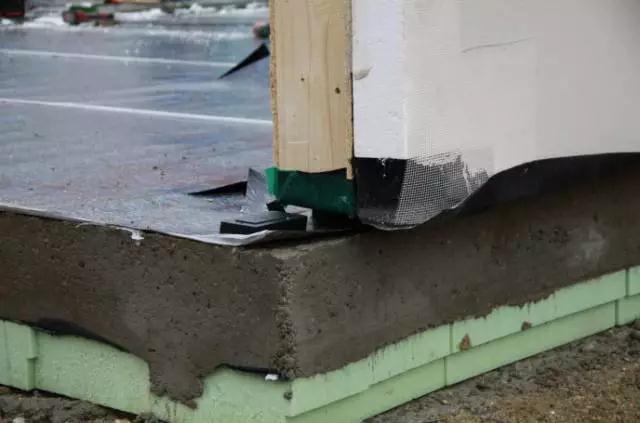

▲ 板式基礎的墻角位置，局部特寫

▲ 預制木結構大型墻板的圍護施工現場

▲ 施工人員小憩

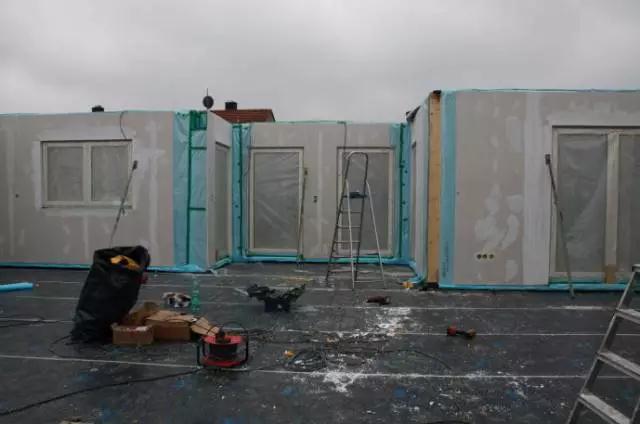

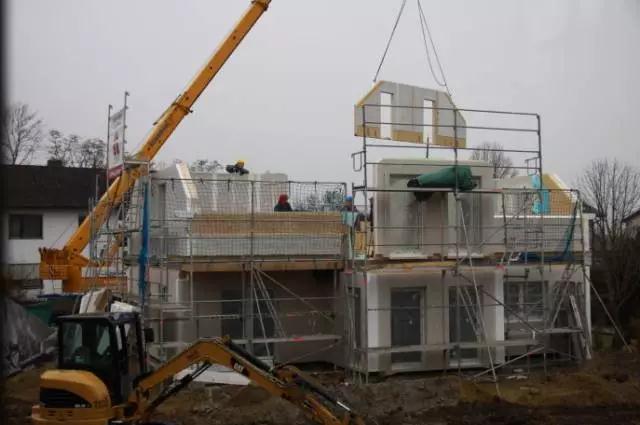

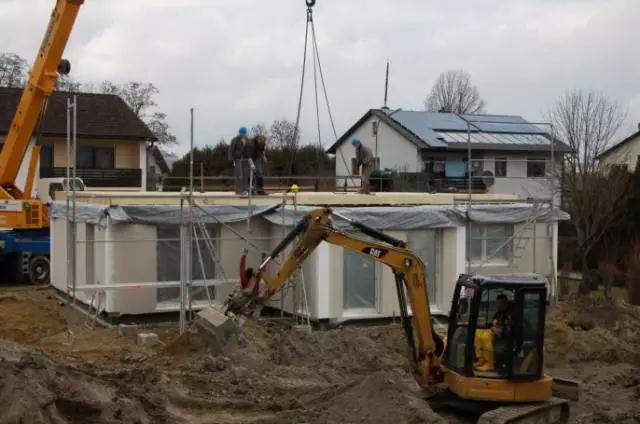

1樓上部，山墻位置，大型預制木結構墻板的吊裝就位施工。

▲ 房主夫婦，在施工現場

▲ 2樓水平承重樓蓋結構，搭建施工現場

▲ 施工現場進行了臨時進行防雨遮蓋處理

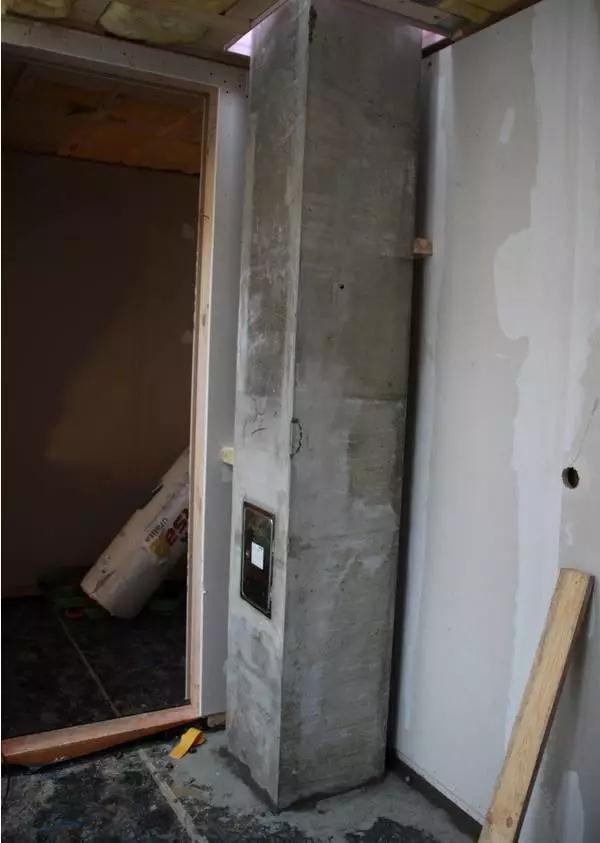

▲ 室內安裝到位的預制成品煙囪的位置，局部特寫

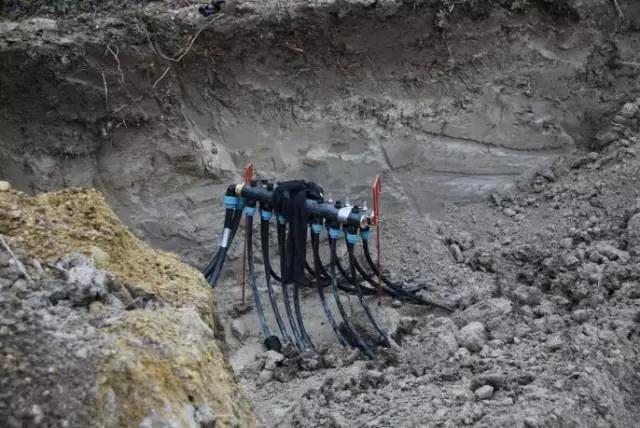

▲ 地表土壤中埋設的地源熱泵系統的管線集束點位置，局部特寫

可見，水平承重樓蓋結構的下方，也即下層室內天棚位置的情況。

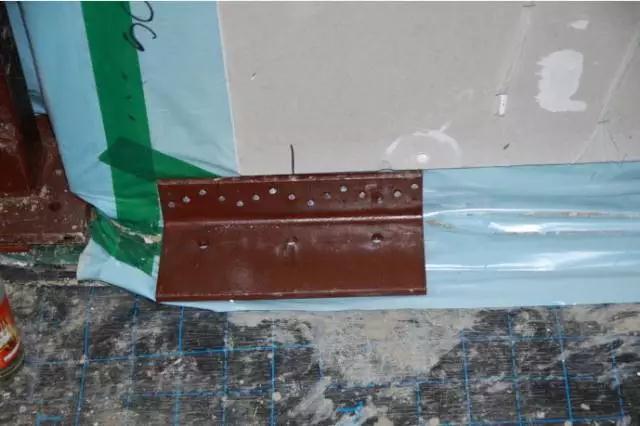

▲ 大型預制木結構墻板與室內地面接觸位置，局部特寫

▲ 2樓位置的施工現場

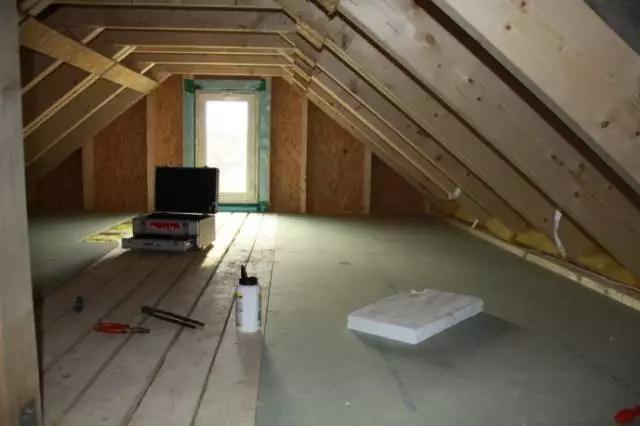

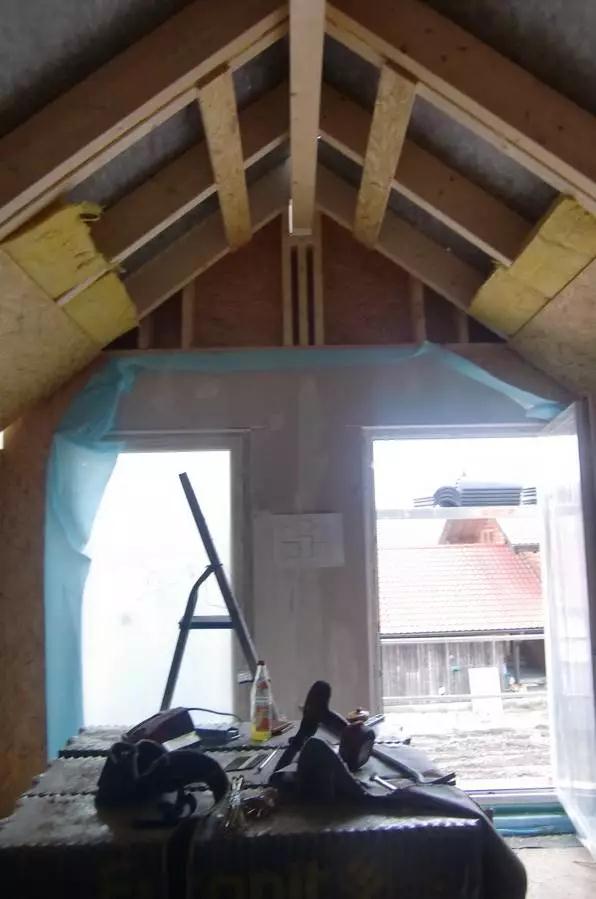

▲ 上部閣樓位置的施工現場

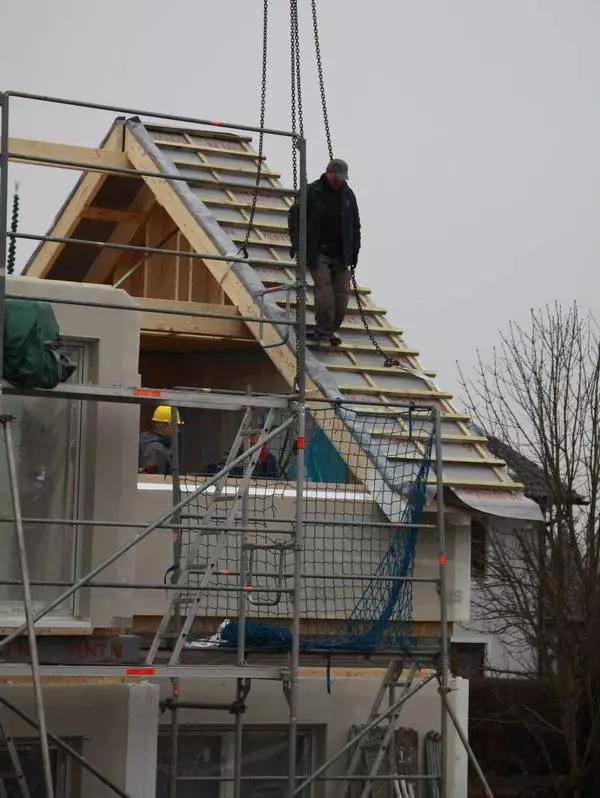

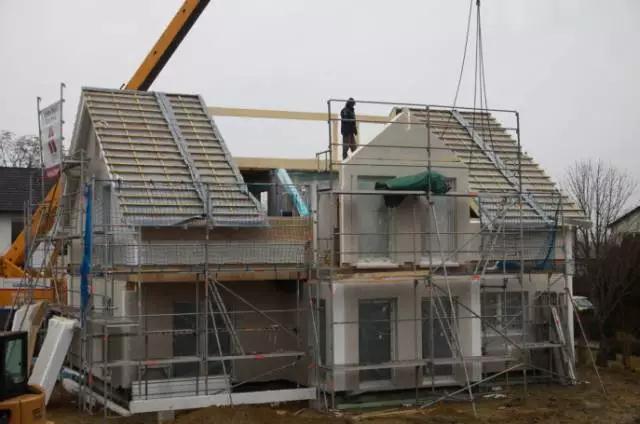

▲ 大型預制木結構屋面板，吊裝就位，施工現場

▲ 板式基礎，上部結構部分的搭建施工，4天時間，耗電量顯示

▲ 室內施工現場

可見，有黃色的無機物材質的不燃性玻璃纖維保溫氈毯的填充使用情況，以及OSB定向刨花板的圍貼情況，還有淡藍色的防水塑料薄膜的圍貼情況。

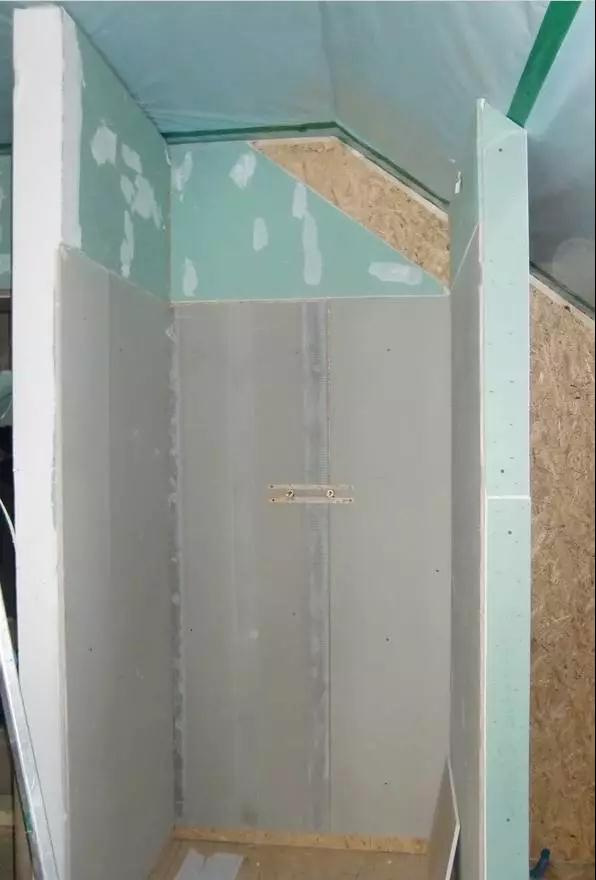

▲ 淋浴間位置的施工現場

可見，有防水卷材的使用，以及防水石膏板的使用情況。

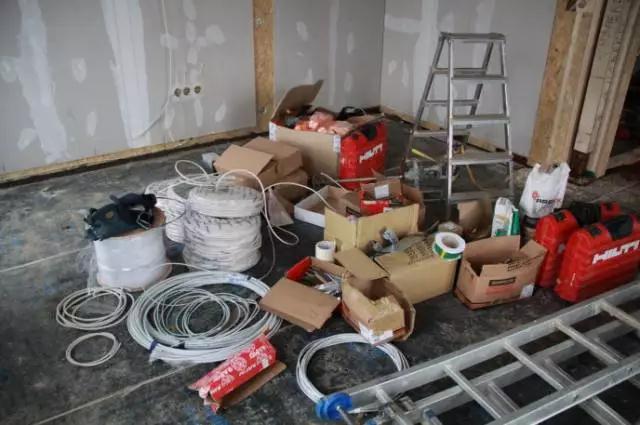

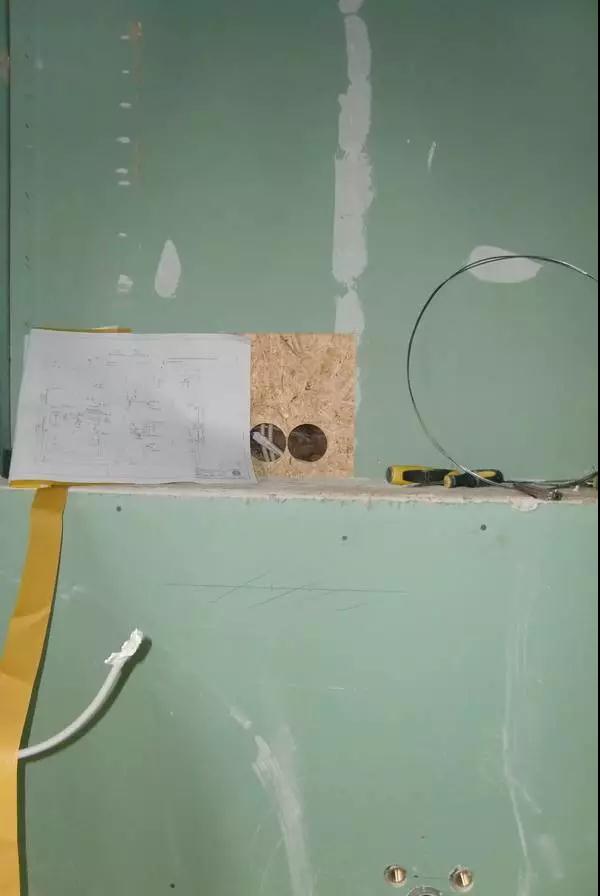

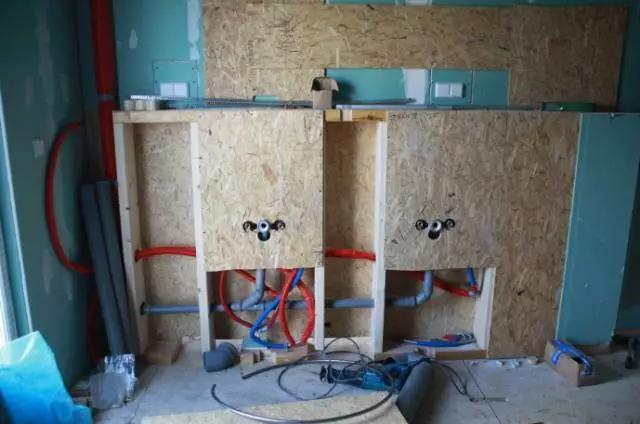

▲ 室內強電線纜、弱電線纜，布設施工現場，局部特寫

▲ 地源熱泵系統的室內接入管線位置，局部特寫

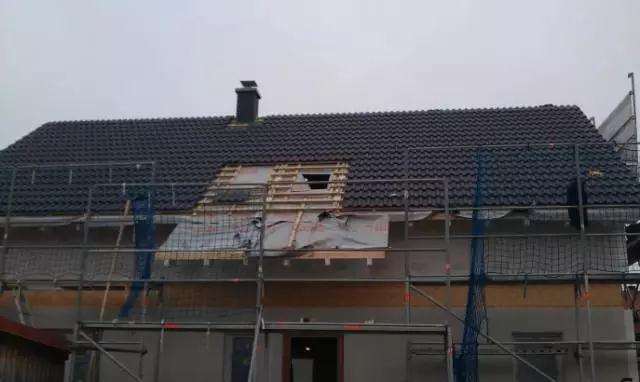

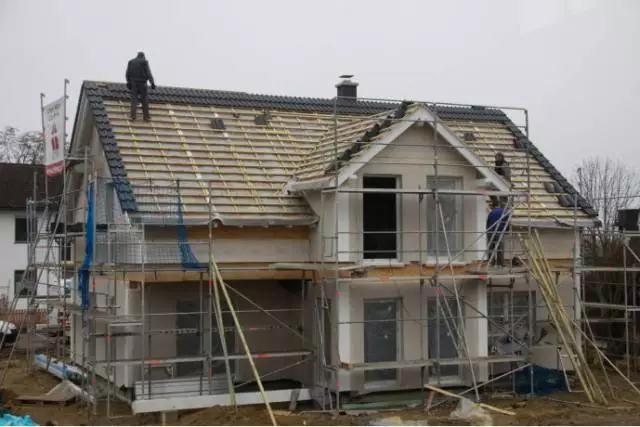

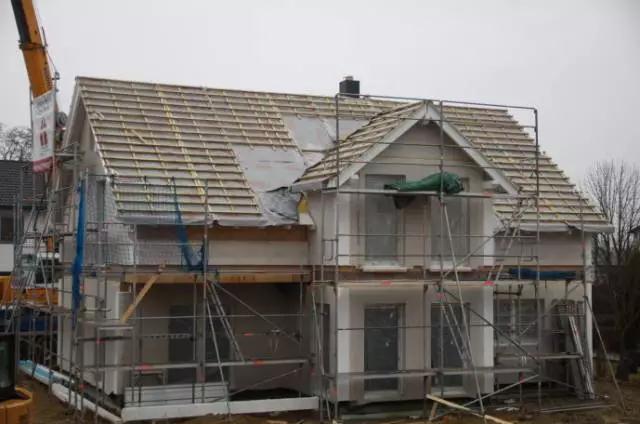

▲ 凸出屋面的煙囪，以及屋面瓦片的安裝，施工現場

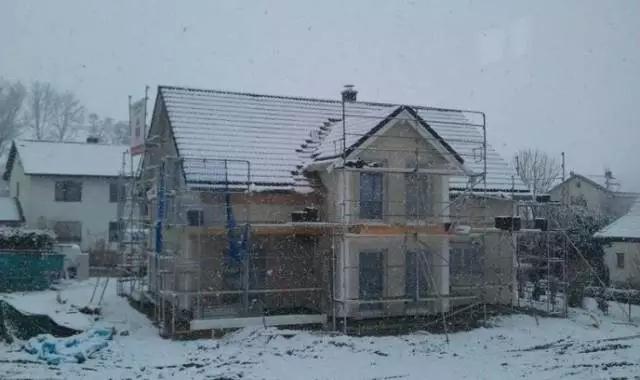

▲ 施工現場下了小雪

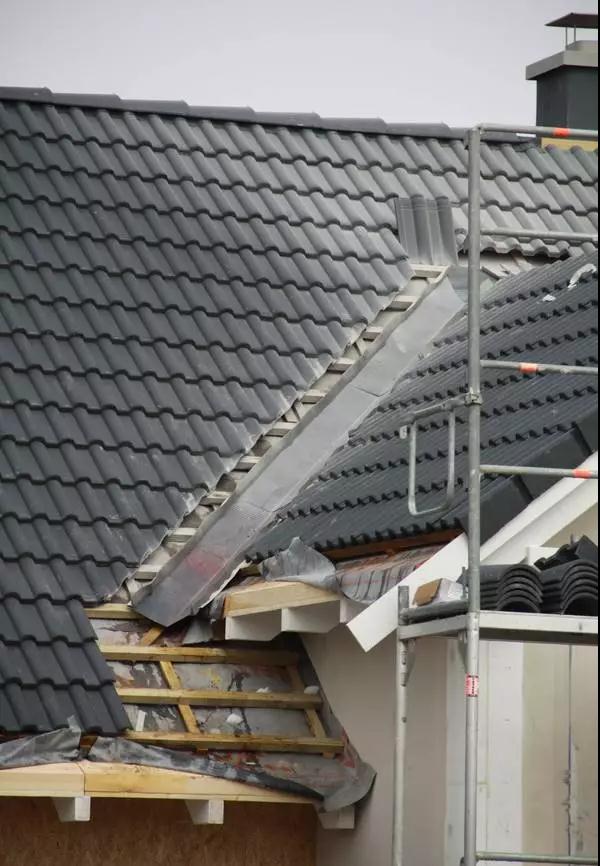

▲ 屋面天溝位置，施工現場，局部特寫

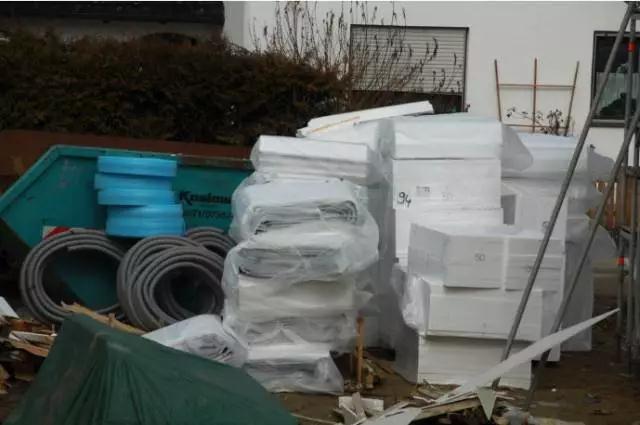

室內地面，采用地板采暖的構造方式，相關材料準備（窄幅的淡藍色的擠塑XPS聚苯乙烯泡沫卷材、特厚的白色的硬質擠塑XPS聚苯乙烯泡沫保溫板，等等）。

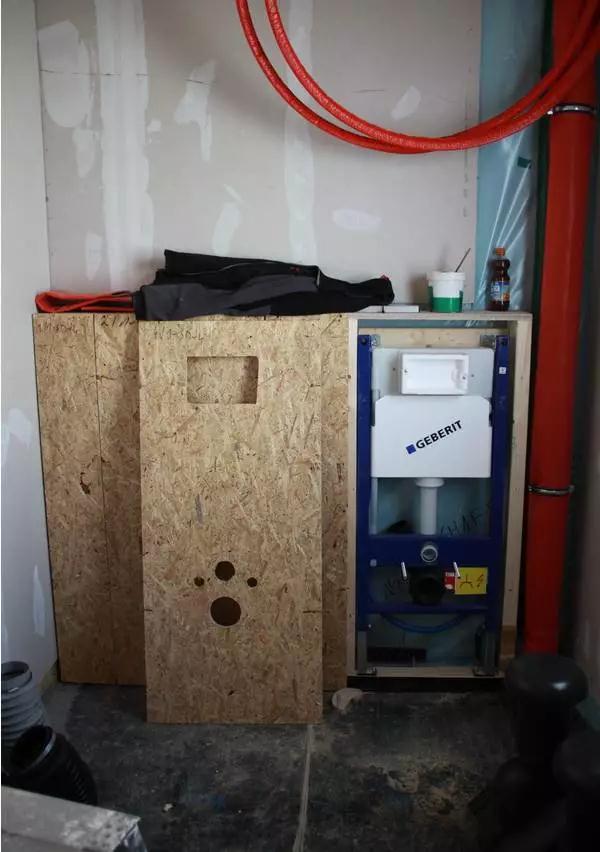

▲ 廁所位置，懸掛式坐便器的后部水箱（品牌產品：GEBERIT）的安裝，施工現場

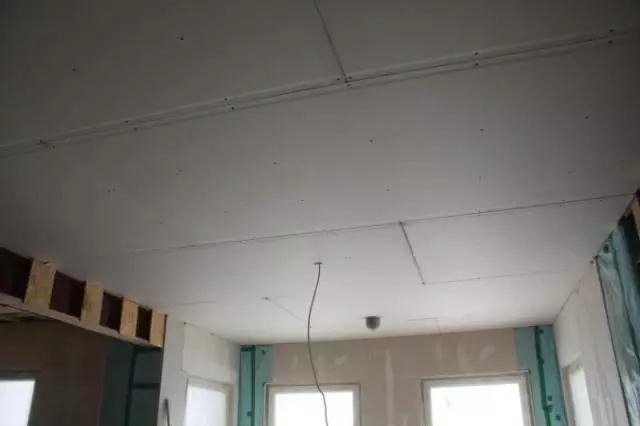

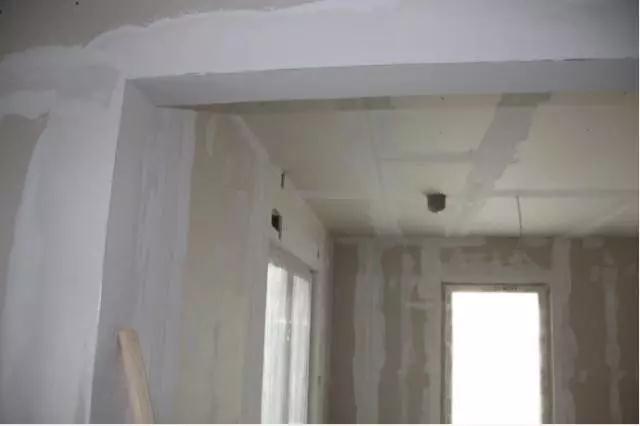

▲ 石膏板頂棚的裝飾施工現場

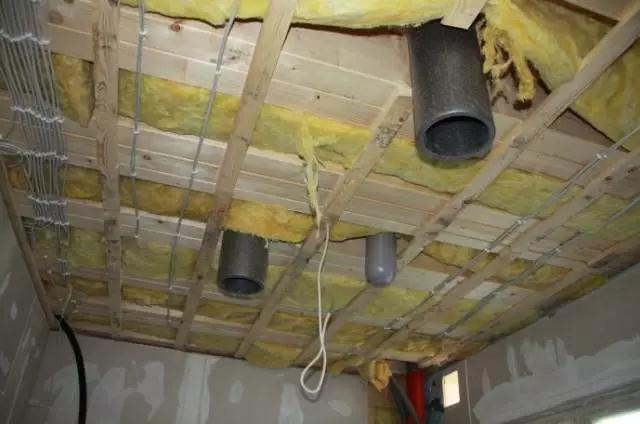

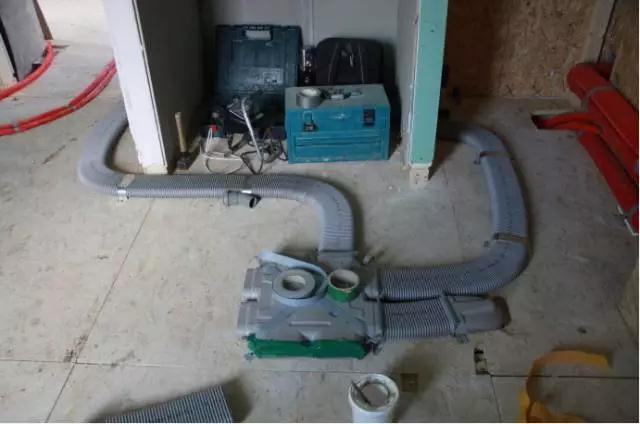

室內地面上的扁型管道，為“能量回收通風系統ERV”的送風排氣管道。

▲ 洗面臺位置的施工現場

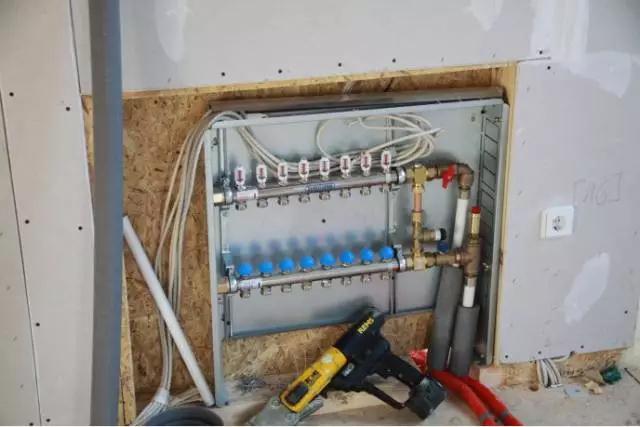

▲ 地暖系統的分水器位置，局部特寫

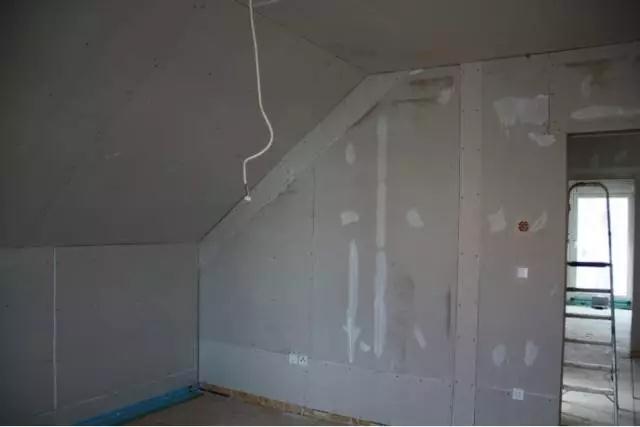

▲ 2樓石膏板裝飾施工現場

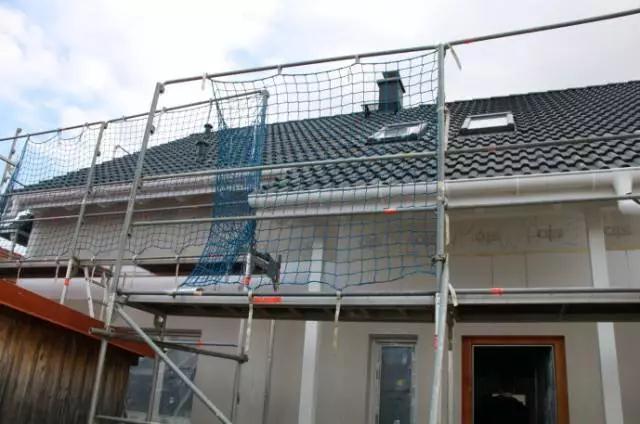

▲ 屋面上，瓦片安裝、凸出屋面的煙囪、排氣管道、屋面天窗，已經全部施工完畢

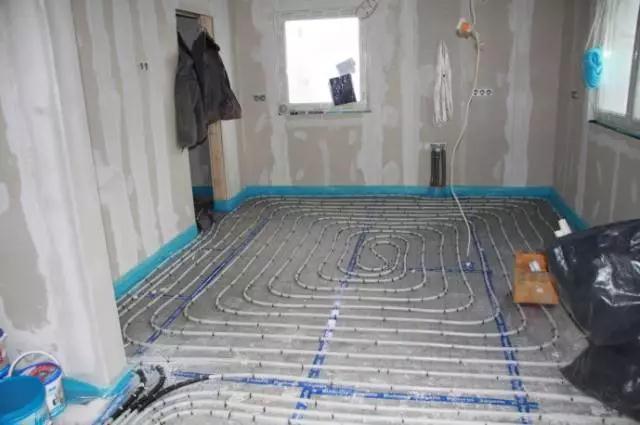

▲ 室內地暖地面的施工現場

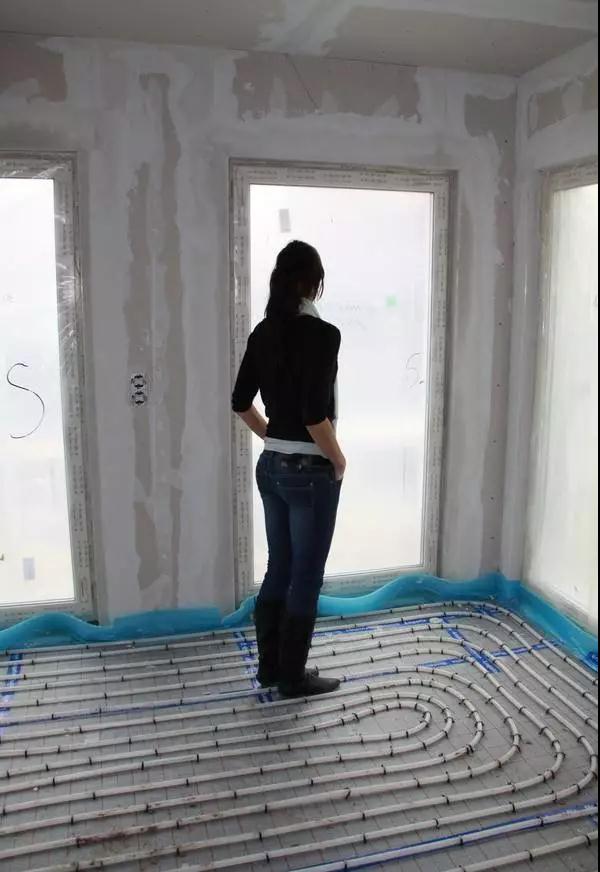

首先，在木結構地面上，鋪設一層特厚的白色的阻燃型的硬質EPS聚苯乙烯泡沫保溫板，然后，在保溫板的上部，鋪設一層類似鋁箔覆面的防水隔潮熱反射薄膜卷材，然后，再在這層保護膜上，布設固定白色的類似PEX材質的地暖管線。

地暖地板的四周，事先圍貼一層淡藍色的擠塑泡沫卷材，起到對面砂漿層與四周墻體的隔離，以及允許地面砂漿層膨脹伸縮的作用。

▲ 室內裝飾施工現場

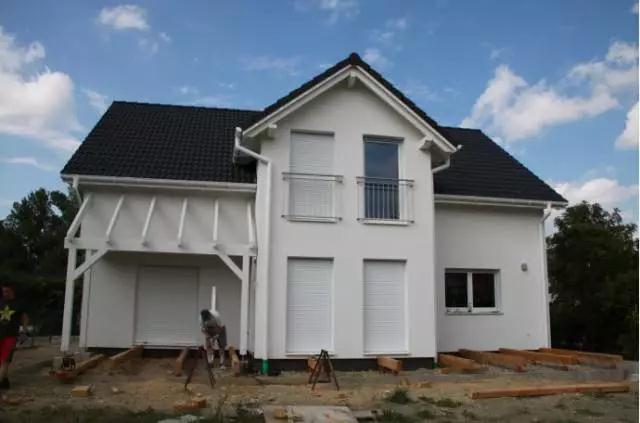

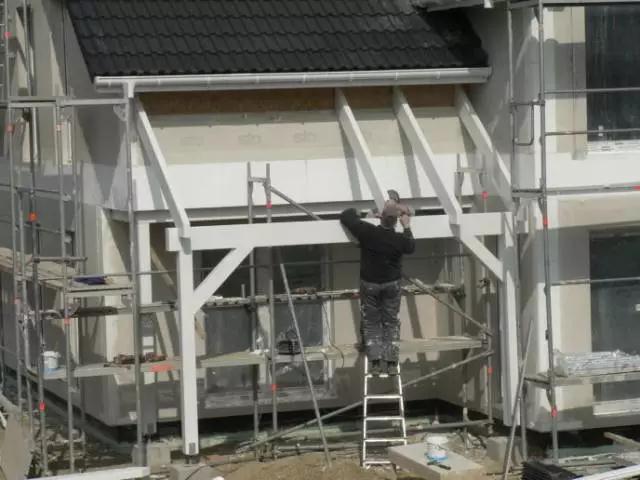

▲ 出入口位置，木結構檐廊框架的搭建施工現場

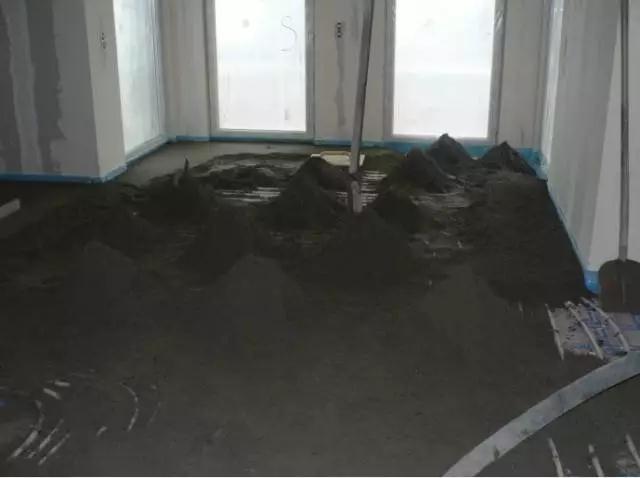

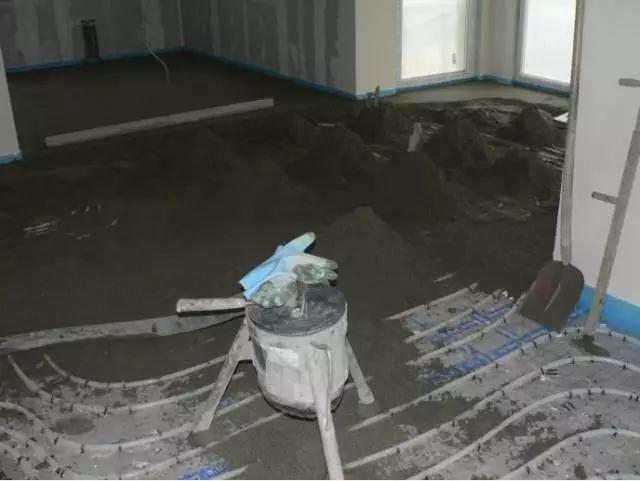

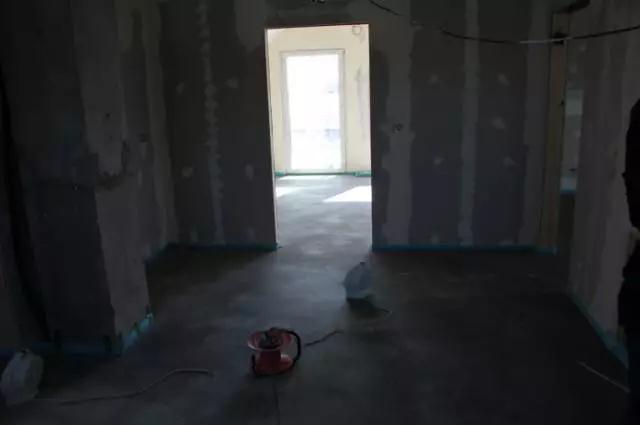

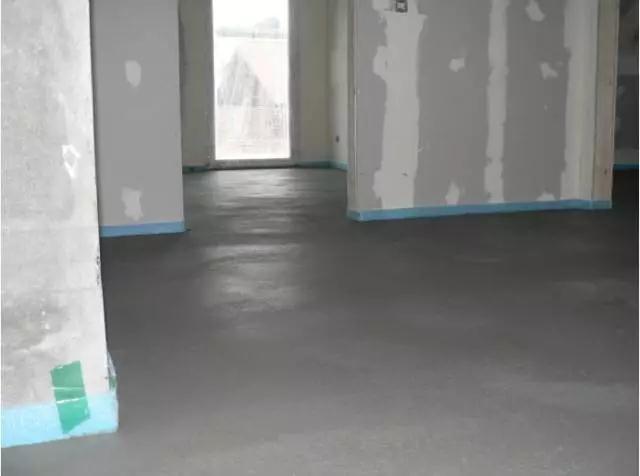

▲ 地暖地面，砂漿層基底，凝結硬化養護期間

▲ 不銹鋼材質的法式陽臺護欄，正待安裝

獨立式的瑞典風格的壁爐設備一例。這種爐具，在室內安裝，應注意空氣的流通。

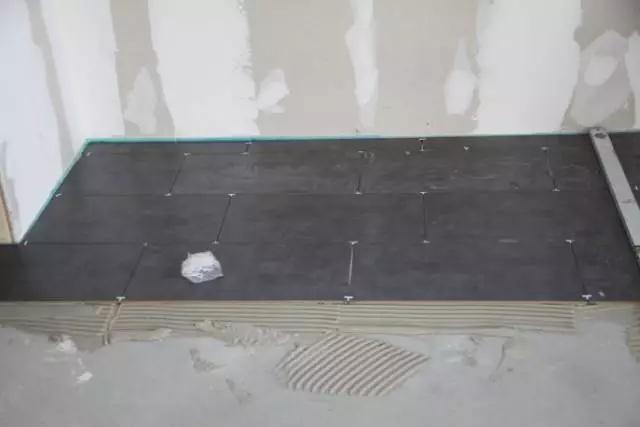

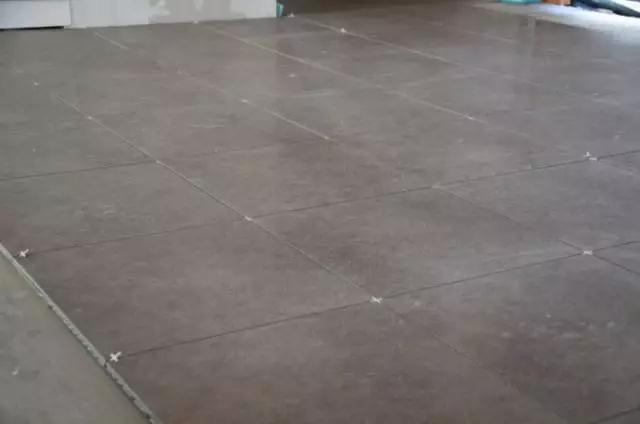

▲ 地暖地面，瓷磚面層，鋪貼施工，局部特寫

▲ 廚房內部，裝飾施工現場

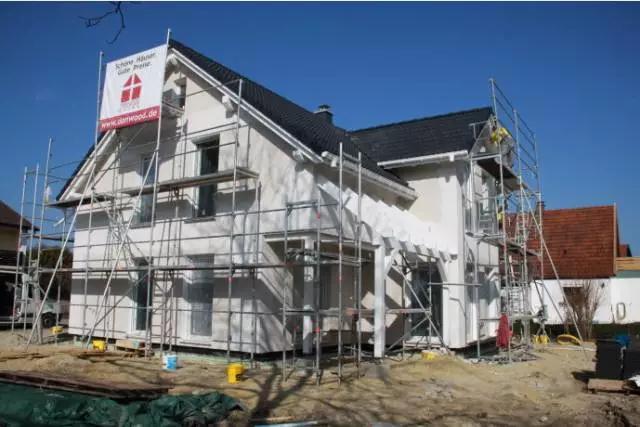

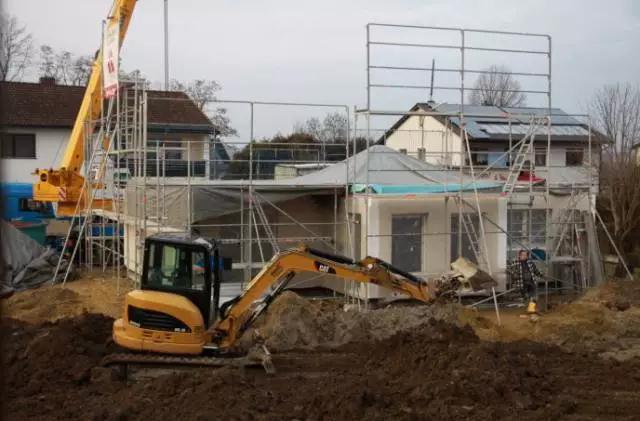

▲ 外部施工，接近完工，施工鋼管腳手架，還未拆除

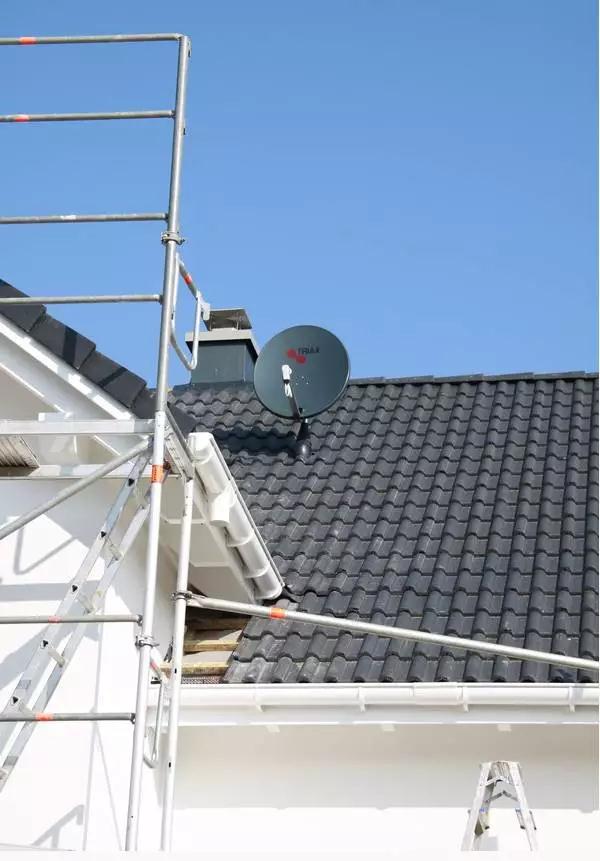

▲ 屋頂上，已經安裝衛星電視信號拋物面蝶形接收天線

▲ 開始拆除鋼管腳手架時的獨立住宅山墻一側的施工現場

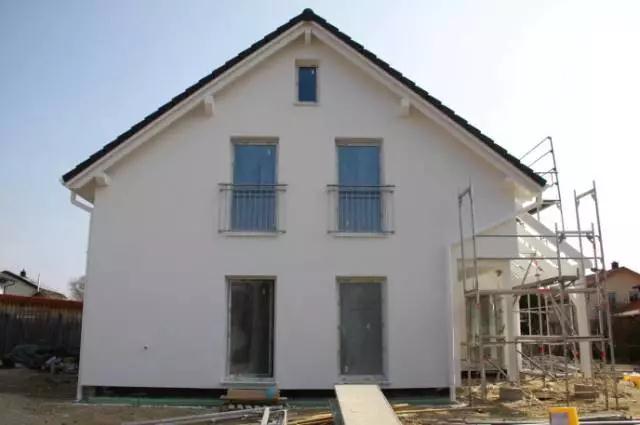

▲ 拆除鋼管腳手架之后，獨立住宅正面一側的施工現場

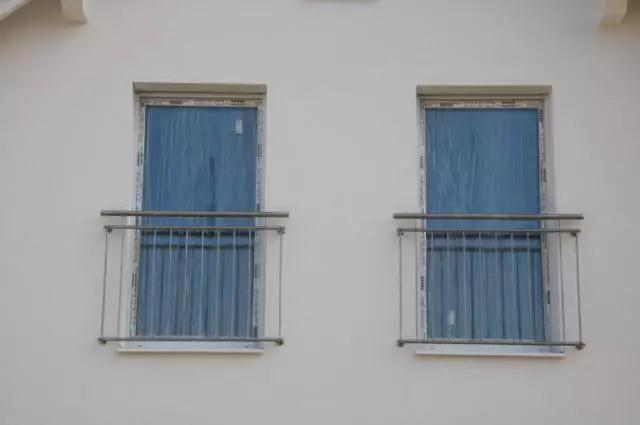

▲ 山墻一側，墻面上，2樓位置，法式陽臺，局部特寫

▲ 出入口位置，室外臺階，還未施工

▲ 室內浴盆位置的裝飾施工現場

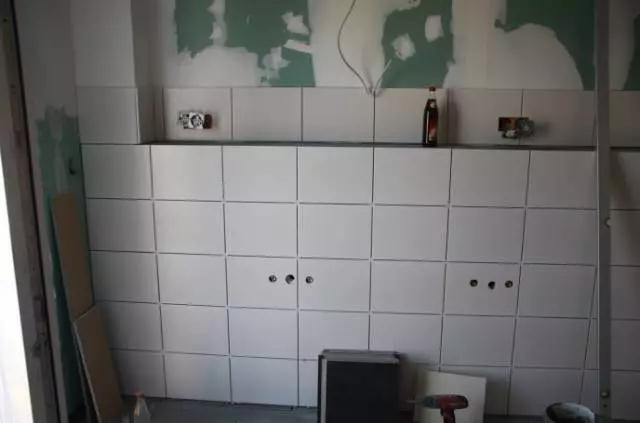

▲ 室內衛生間里面的裝飾施工現場

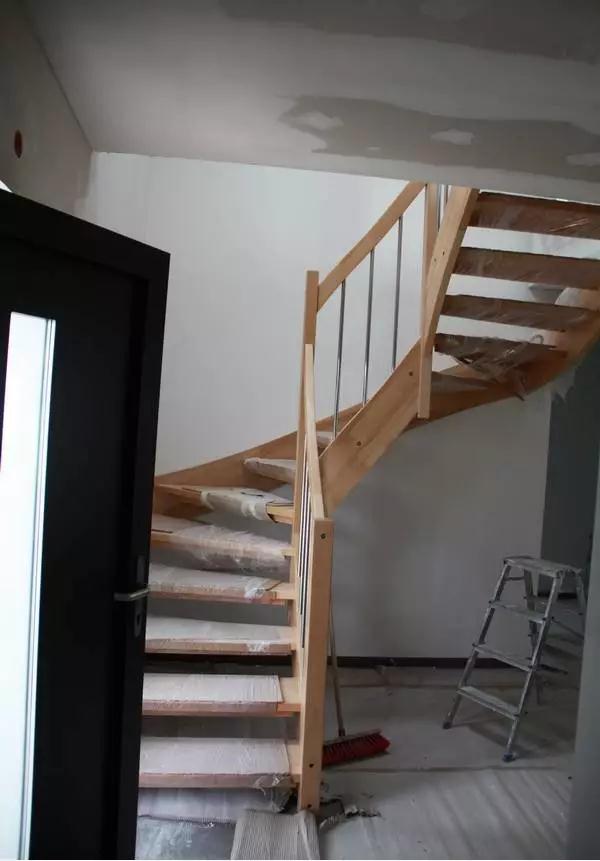

▲ 成品木結構樓梯位置，局部特寫

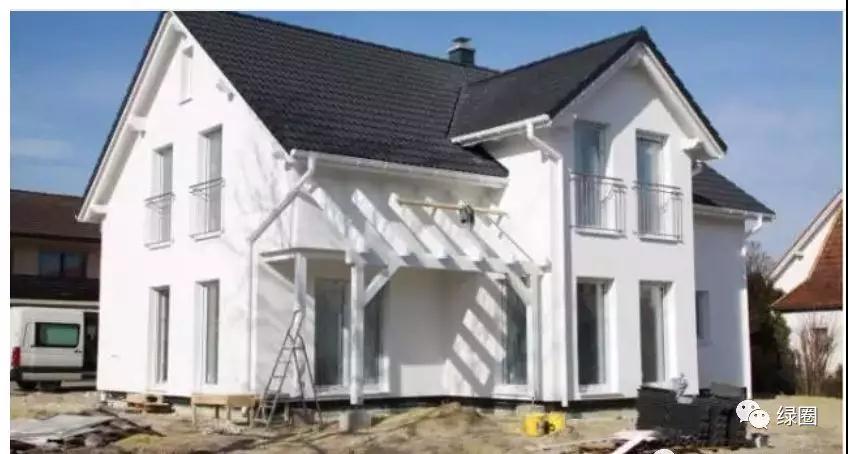

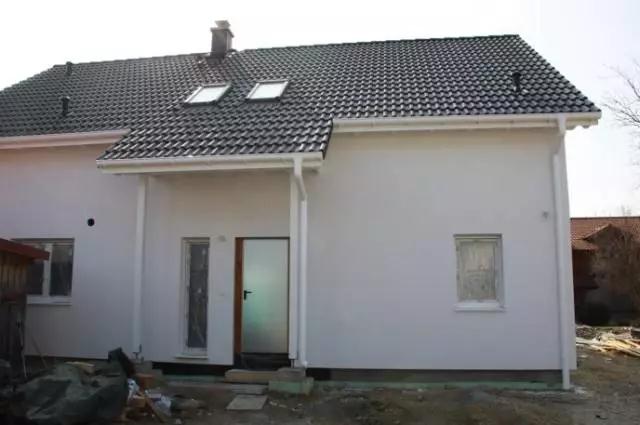

▲ 已經拆除施工鋼管腳手架的獨立住宅的外觀一瞥

從這個觀察角度，能夠看到4個法式陽臺護欄的情況。

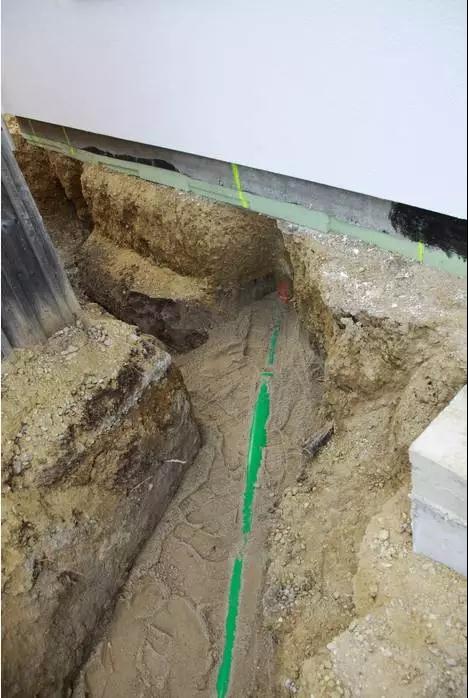

▲ 室外庭院中，排水管道線路的施工現場

設備間內部，地源熱泵系統的主機，以及300升容積的熱交換熱水存儲罐等設施。前方墻壁上的方柜，為配電箱。

世界各國，電力插座的外觀形狀，不太一樣。

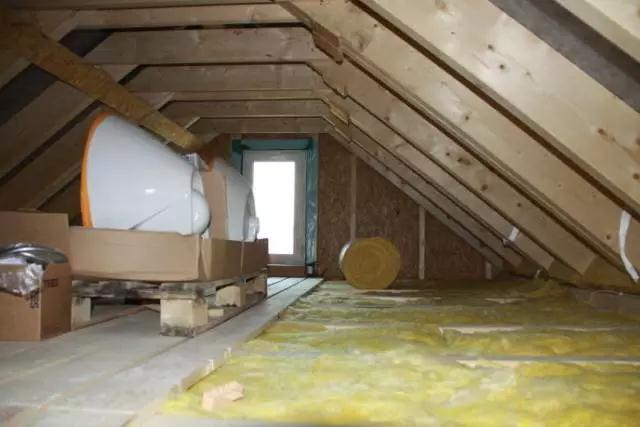

▲ 閣樓內部，局部特寫

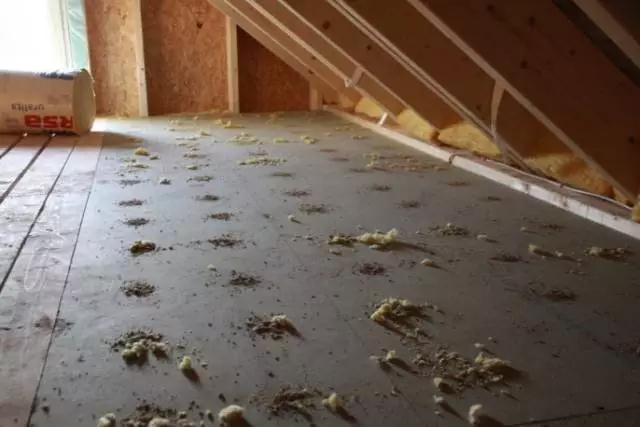

可見，填充黃色的無機物材質的不燃性玻璃纖維保溫氈毯的情況，以及鋪設木地板的情況。

▲ 出入口位置，室內一側，局部特寫

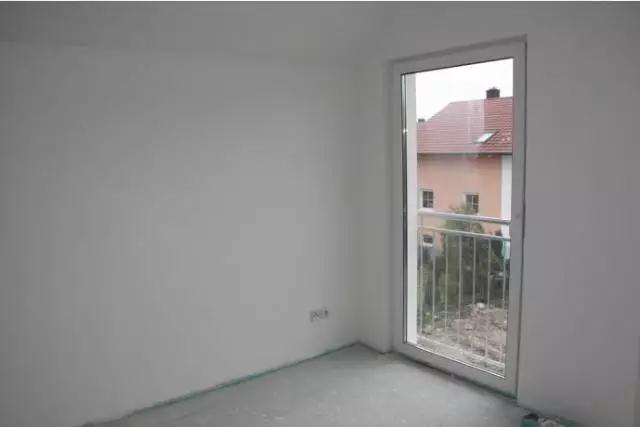

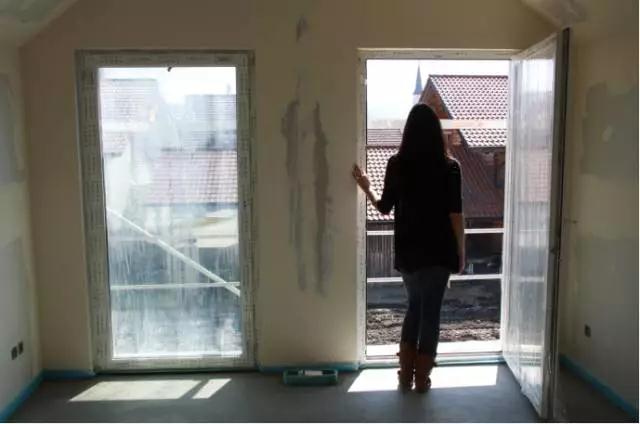

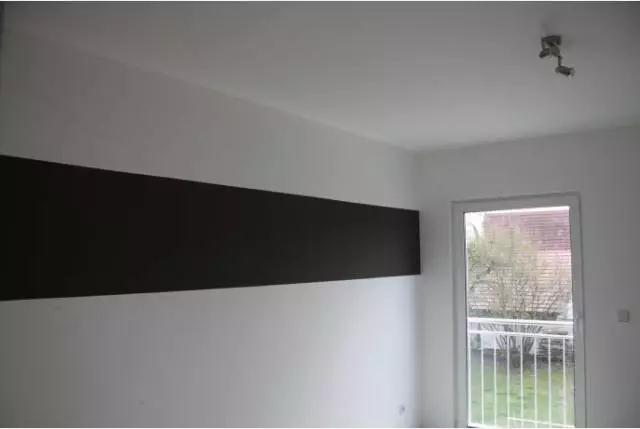

▲ 2樓法式陽臺的室內一側，施工現場

▲ 淋浴間位置的裝飾施工現場

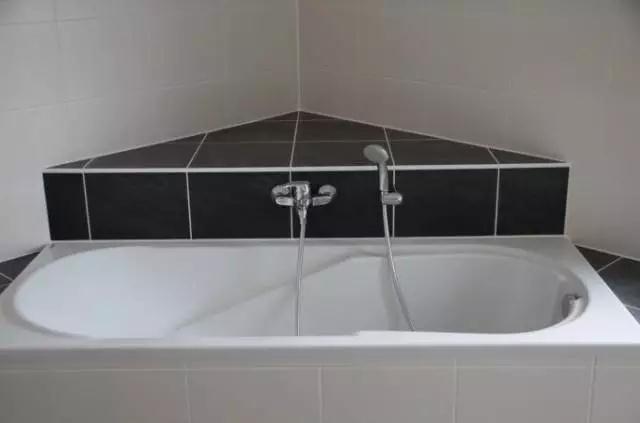

▲ 浴盆位置，局部特寫

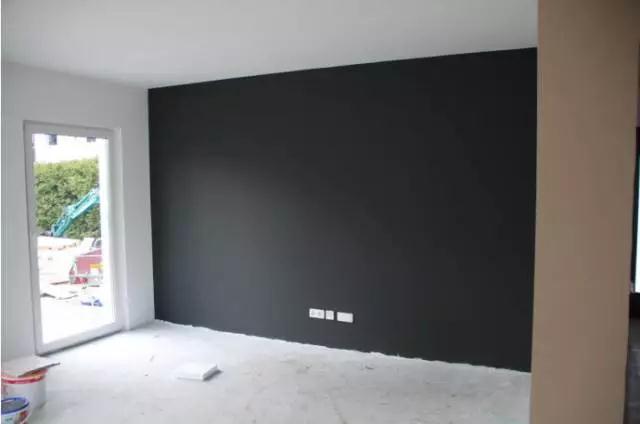

▲ 1樓客廳位置的裝飾施工現場

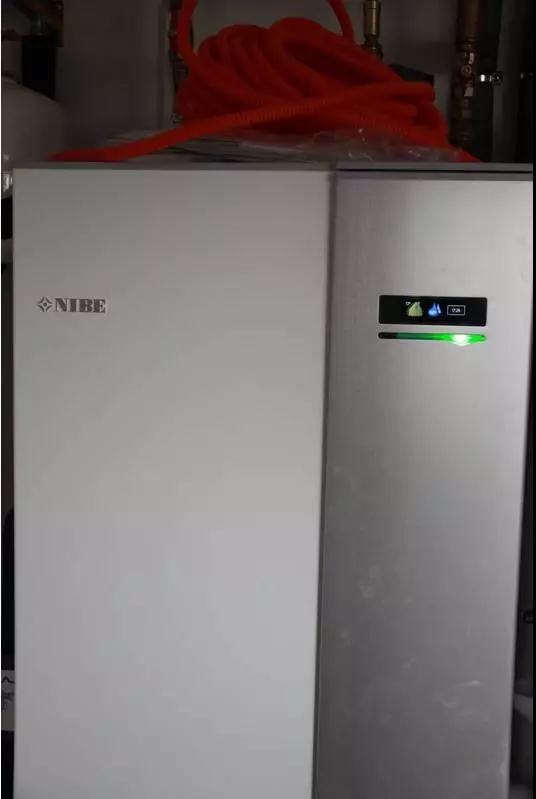

▲ 地源熱泵系統的主機

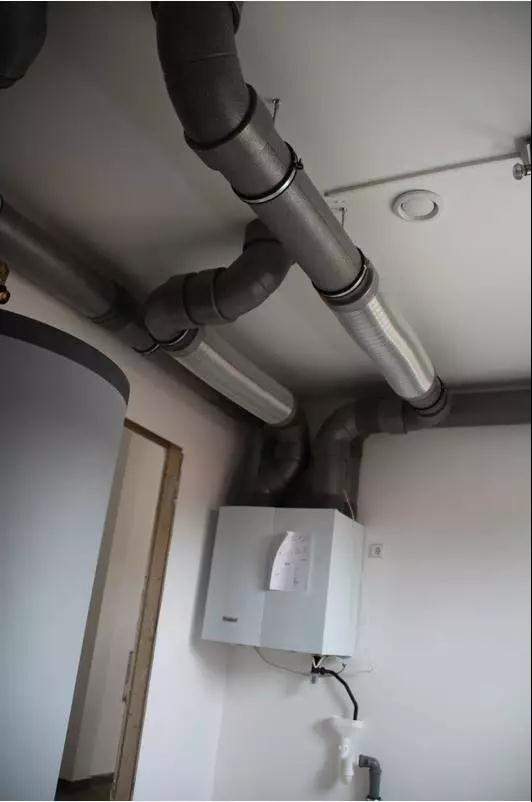

▲ 能量回收通風系統ERV的主機

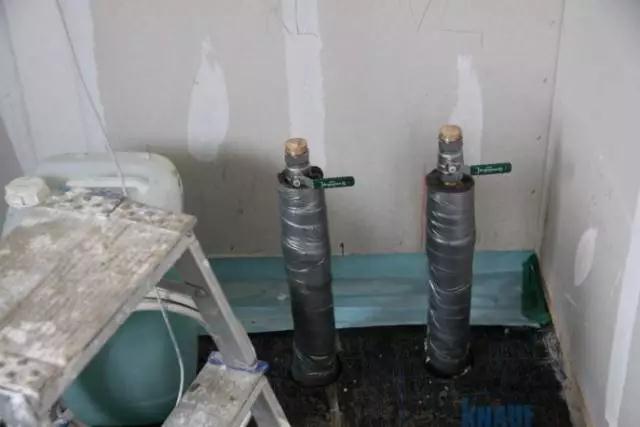

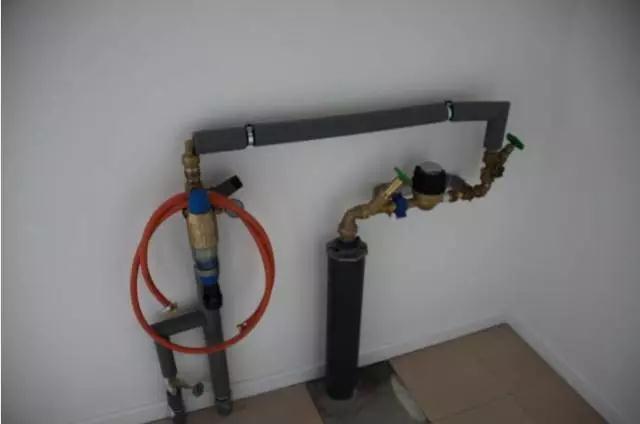

▲ 設備間內部，自來水的引入位置，局部特寫

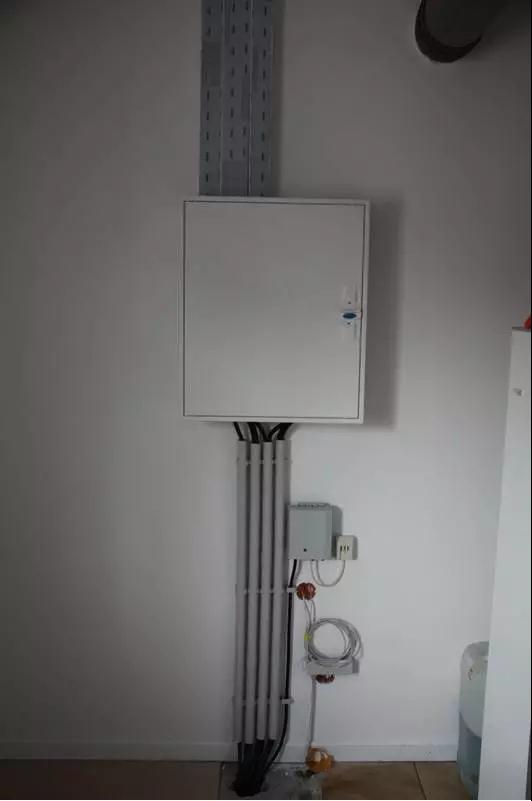

▲ 配電箱位置，局部特寫

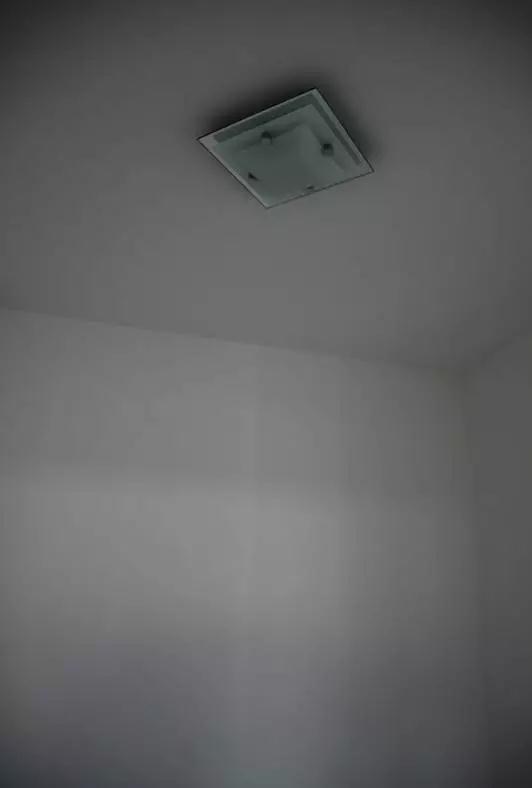

▲ 室內天棚位置上，照明燈具的安裝情況一例

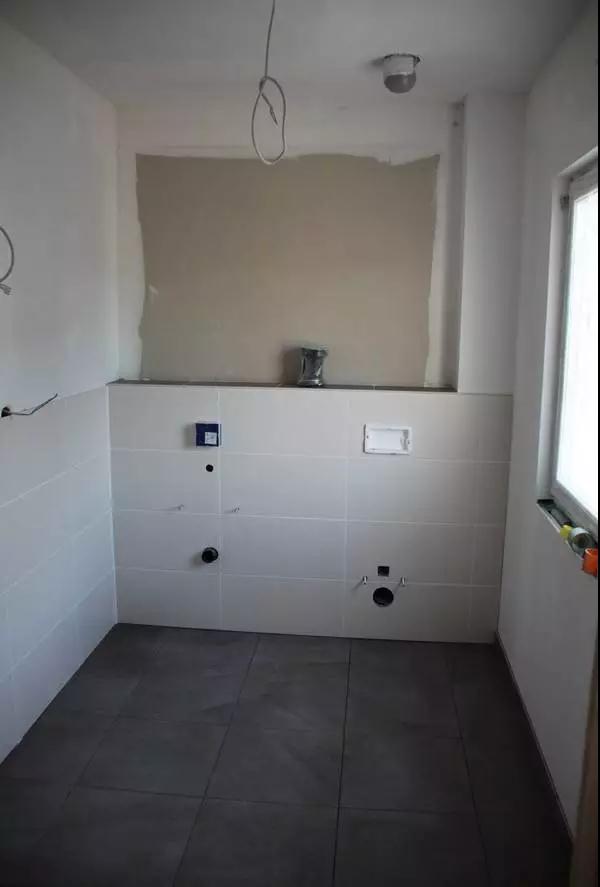

▲ 衛生間內部，洗面盆、男用小便斗、懸掛式坐便器等情況

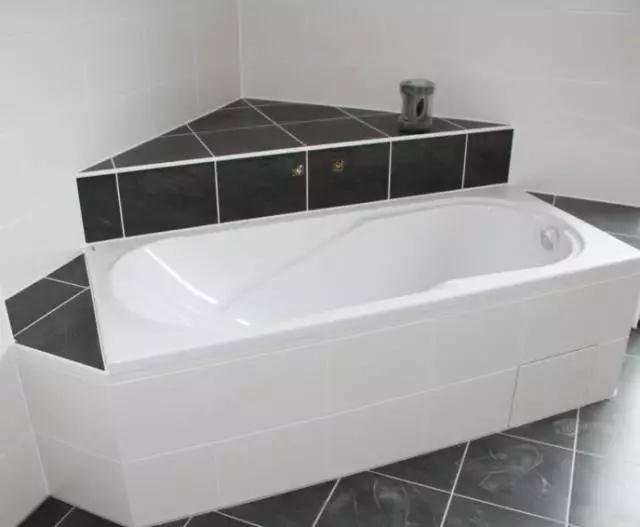

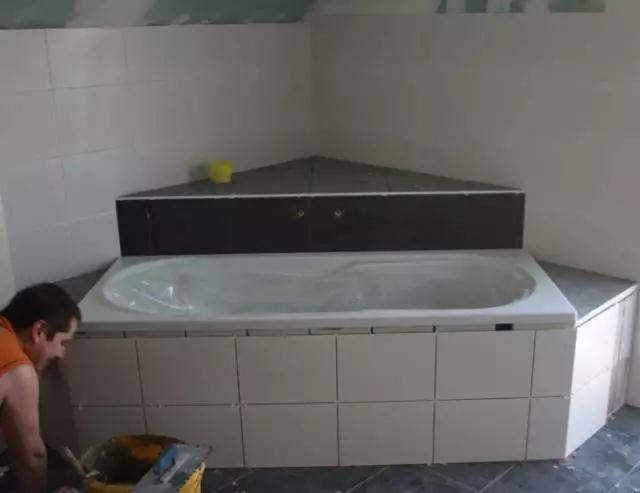

▲ 裝飾完畢時的浴盆位置，局部特寫

▲ 閣樓內部

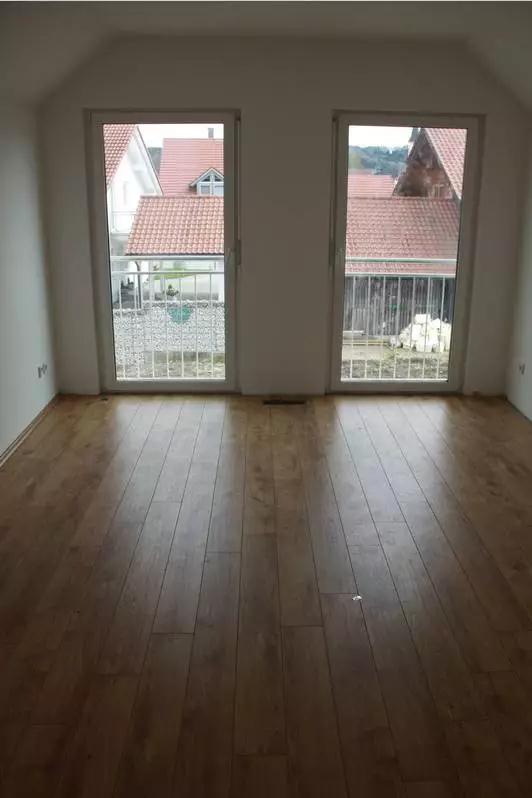

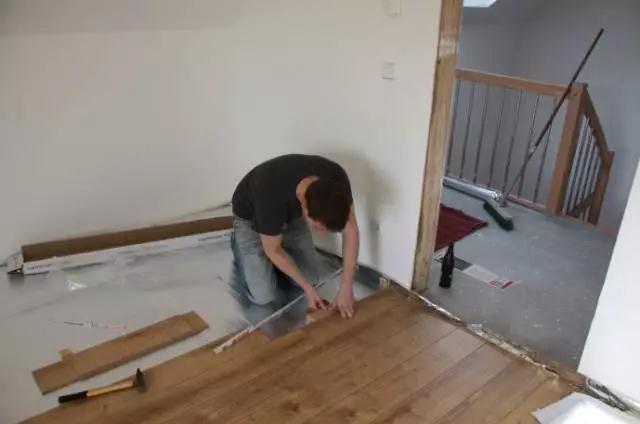

▲ 2樓的某個房間內部，木地板的鋪貼，施工現場

▲ 可見，室內靠墻位置，木地板地面上的進氣口的情況

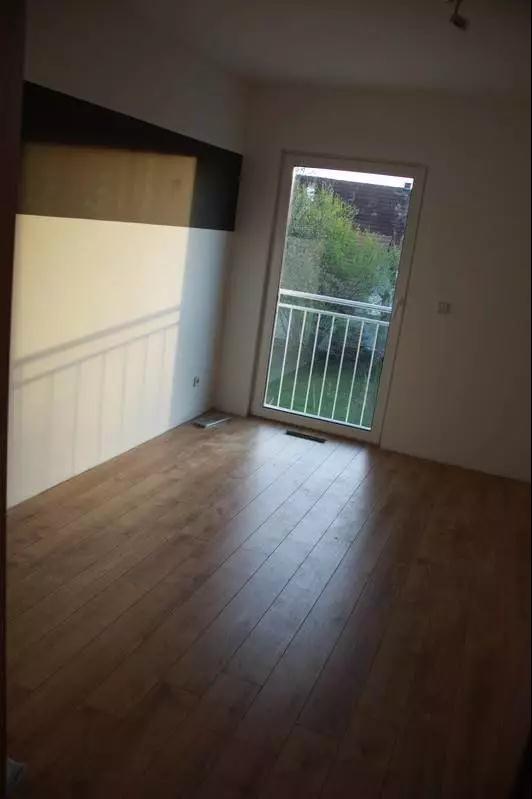

可見，室內靠近法式陽臺的位置，木地板地面上的進氣口的情況。

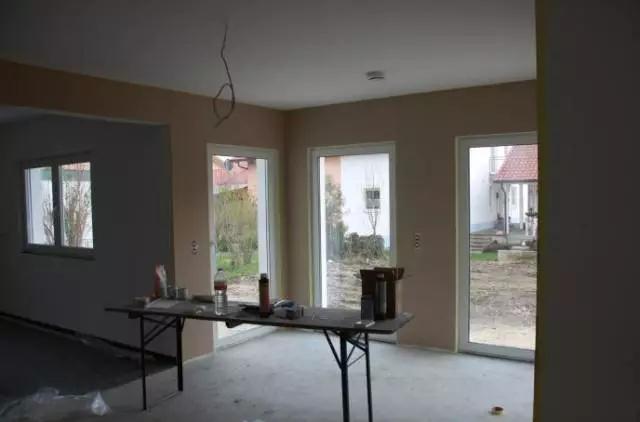

▲ 客廳位置，接近裝飾完畢

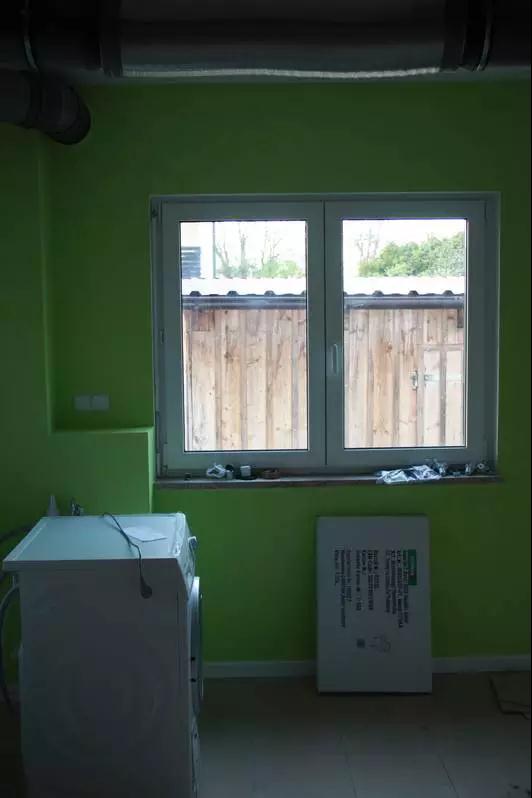

▲ 設備間的內部，洗衣機、烘干機等設施，準備安裝到位

▲ 閣樓內部

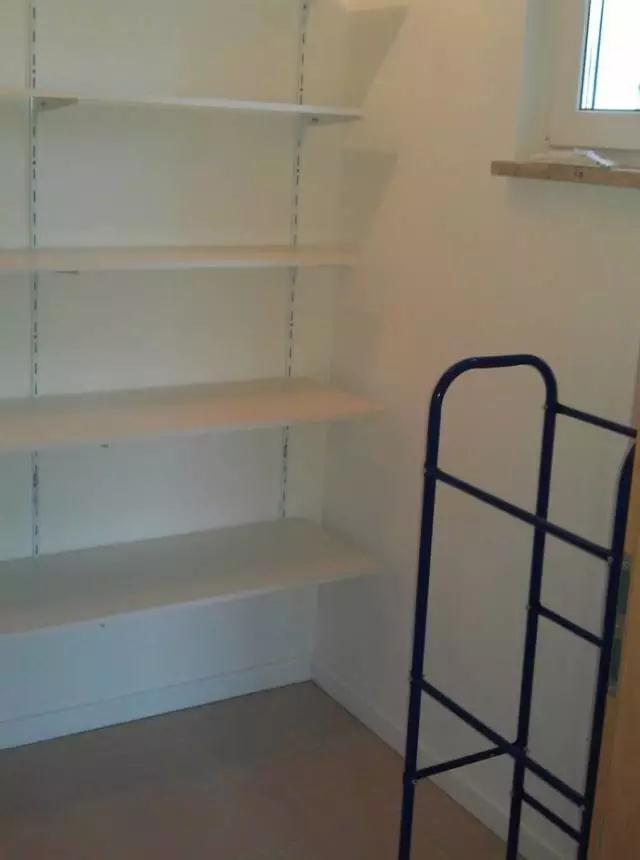

▲ 擱置架

▲ 室外墻面上的門牌號

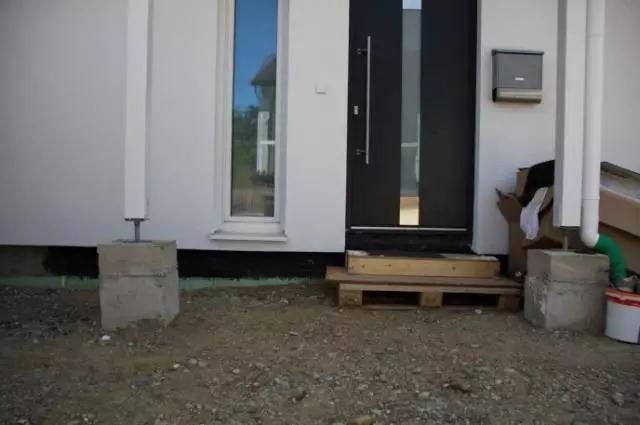

▲ 出入口位置的室外臺階，還未施工

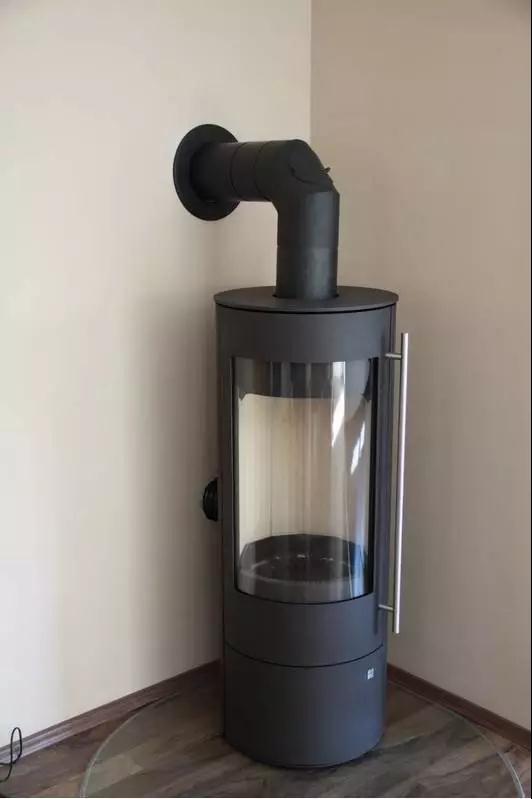

▲ 獨立式的瑞典風格的壁爐，已經安裝到位

可見，地暖地面的木地板的上方，事先在成品壁爐的底部，放置了一塊大型的圓形玻璃板。

▲ 主體建筑已經施工完畢，正在進行室外庭院的施工

可見，金屬圍欄，已經架設。

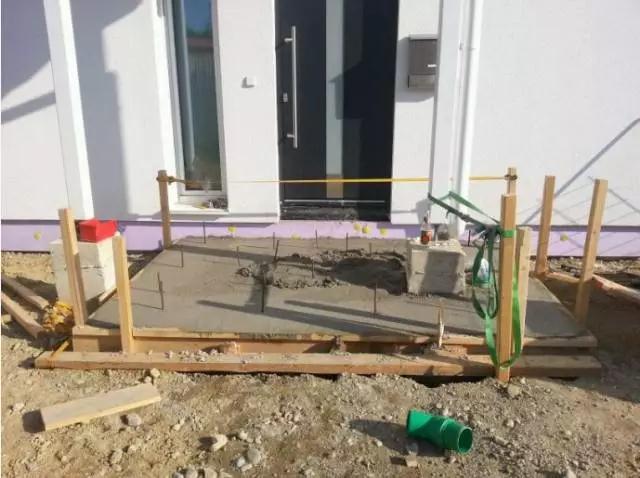

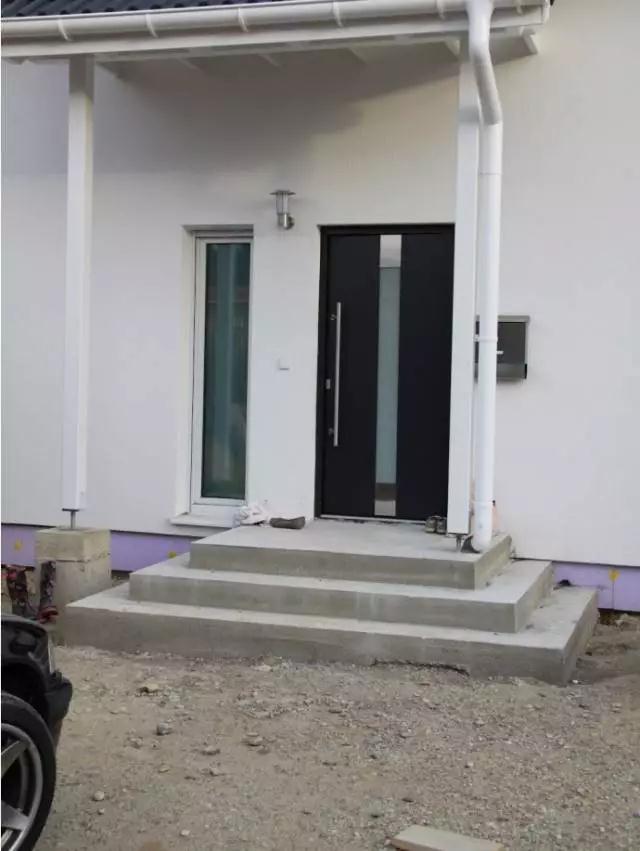

▲ 出入口位置，室外臺階的施工現場

▲ 混凝土臺階，已經現場澆注完成，正待進行外表裝修

▲ 施工現場，下起了小雨

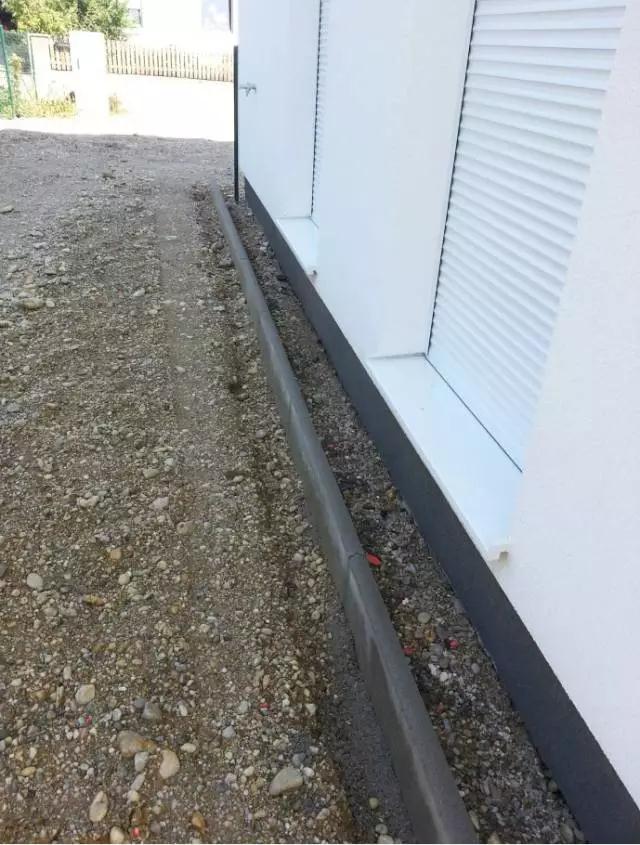

▲ 室外庭院中，路沿石的砌筑施工

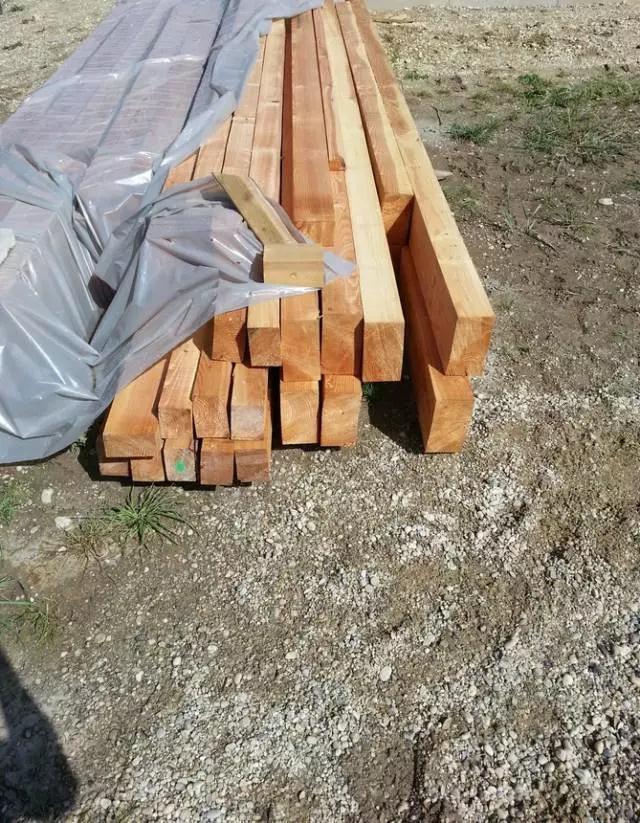

▲ 室外木結構甲板平臺的材料準備

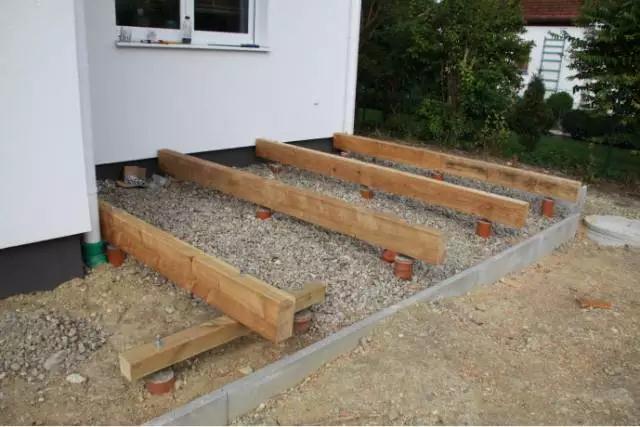

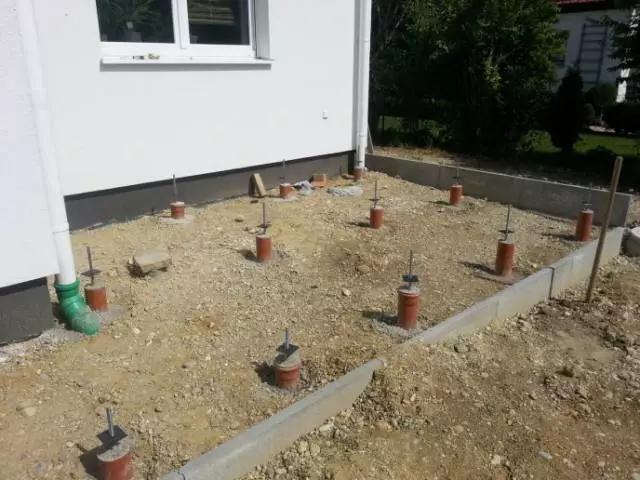

▲ 甲板平臺的施工現場

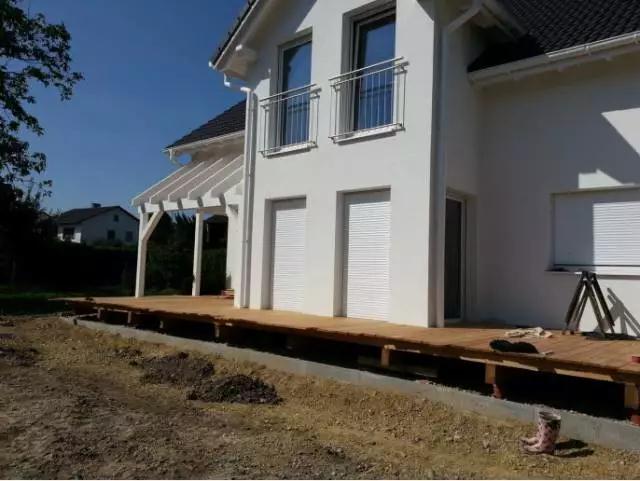

▲ 室外木結構甲板平臺，已經搭建完成

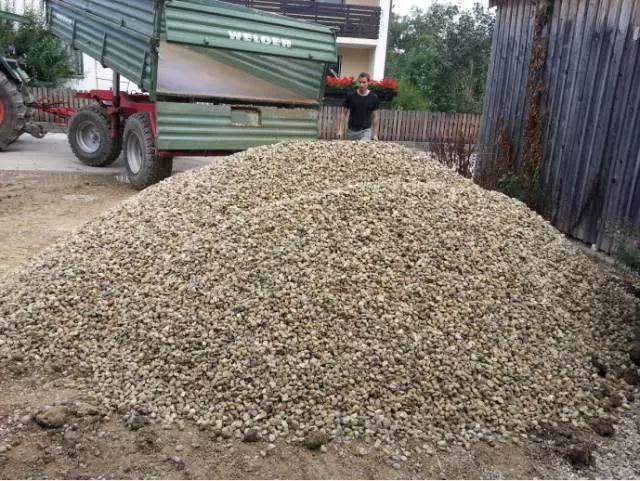

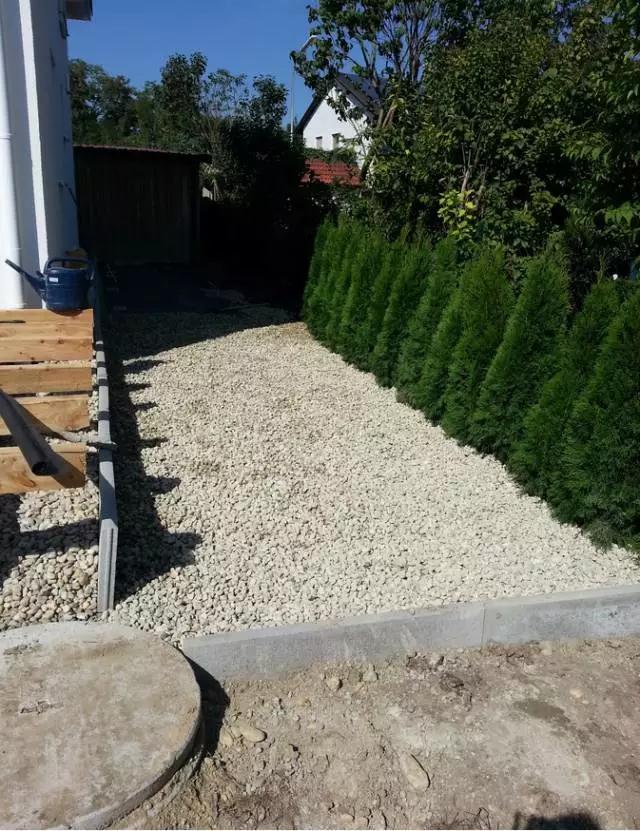

▲ 庭院地面，即將鋪設的滲水碎石材料的準備

首先在室外庭院土壤地面上，鋪設一層黑色的過濾薄膜，然后再在這層網膜上，攤鋪滲水碎石材料。

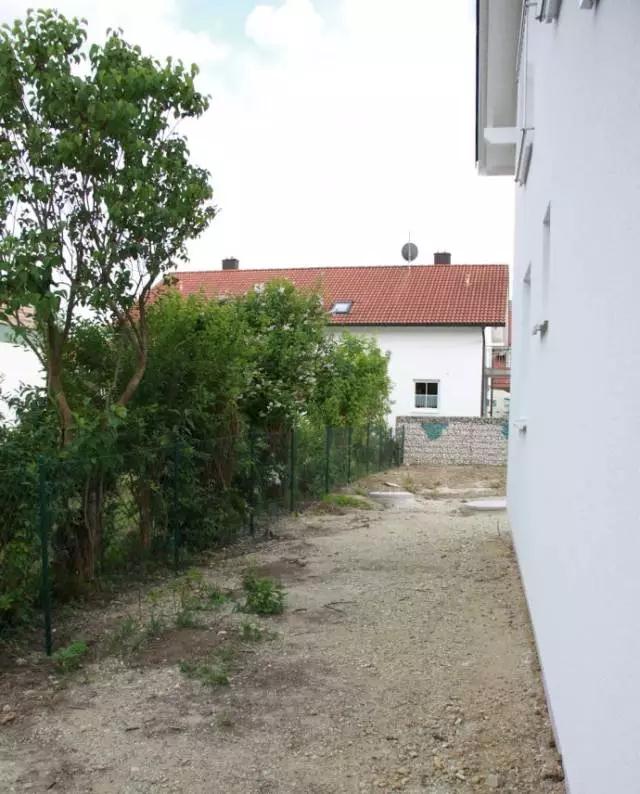

▲ 室外庭院地面，局部位置一瞥

▲ 購買的成品草皮，臨時放置

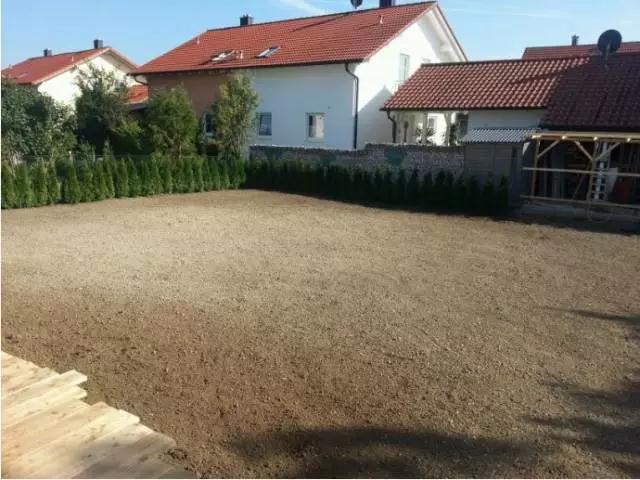

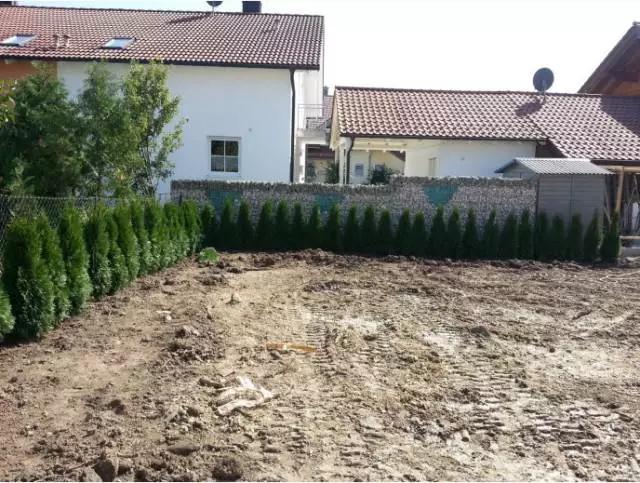

▲ 庭院場地，經過平整處理，準備進行草皮的攤鋪施工

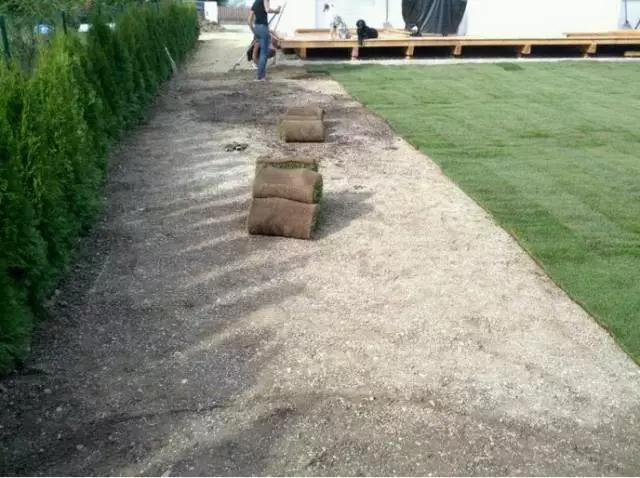

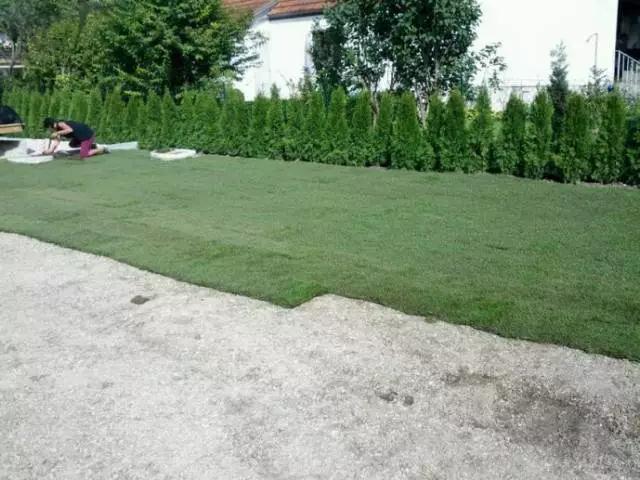

▲ 草皮攤鋪施工

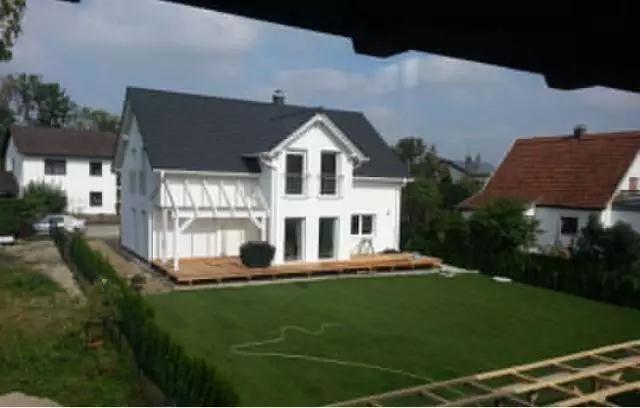

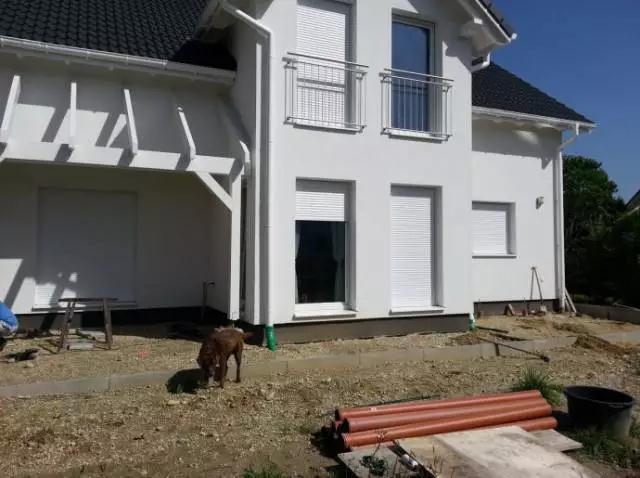

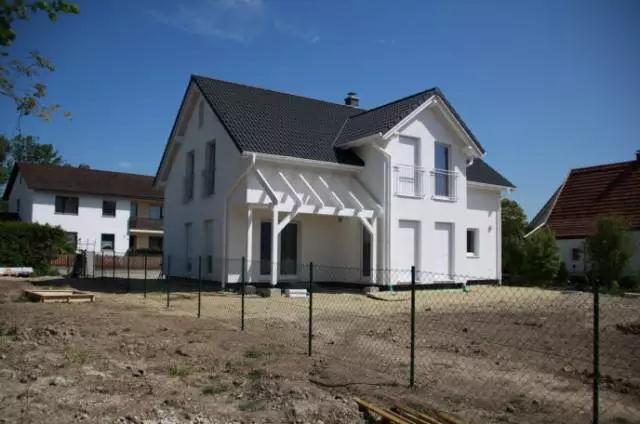

▲ 從遠處向前觀看，本案獨立住宅的外面情況

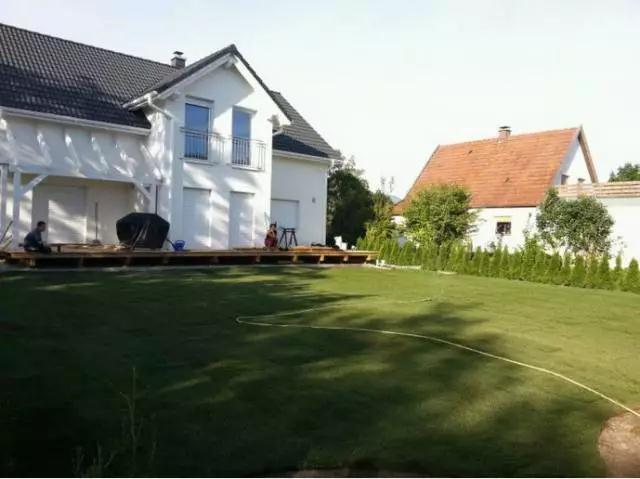

▲ 竣工使用中的庭院現場一瞥

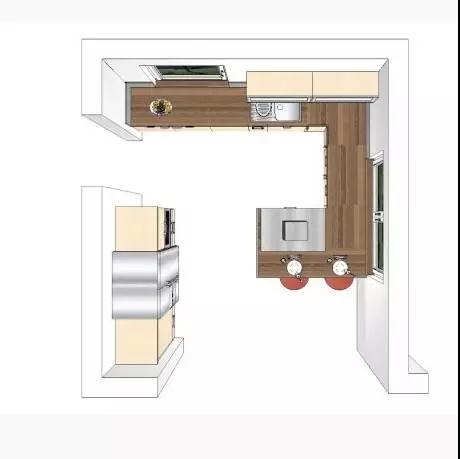

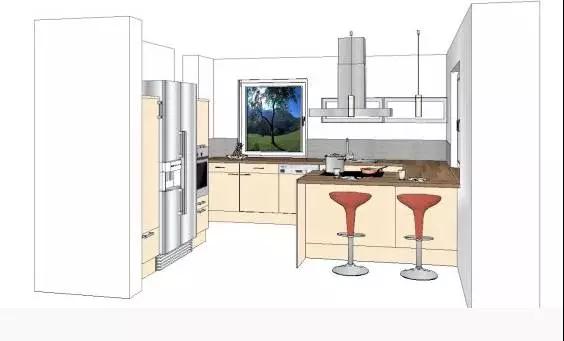

▲ 廚房設計效果圖

▲ 從上方，向下觀看，廚房內部的情況

█ 特別補充與本案地源熱泵系統相似的部分圖例

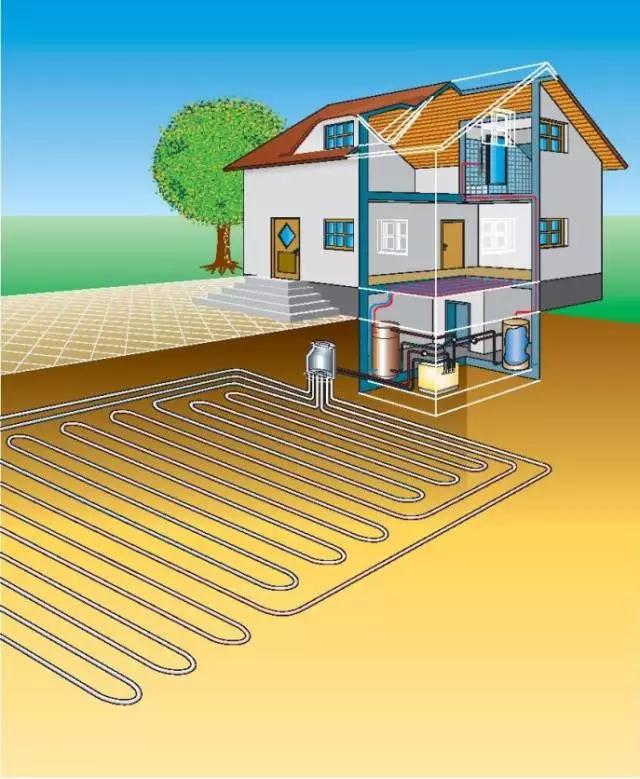

▲ 獨立住宅，屋頂太陽能集熱系統+地源熱泵系統，綜合應用，示意圖

在地下室的設備間的里面，安裝有“地源熱泵”系統的主機、“熱交換熱水存儲罐”、洗衣機、烘干機，等設備。
