3.2.3其他構件計算

    1）絲繩

    T=148080N，按n=4選擇鋼絲繩SP≥Smax×n=37020×4=148080N，選用鋼絲繩6W(19)-20-1700-Ⅱ-光（P=278000N）

    2）鋼絲繩卡

    選用繩卡20-KTH。

    3）船用鎖具開式螺旋扣

    選用螺旋扣D14，其起重量140000N。故在跨中加一道豎向支撐即可滿足穩定性要求。



    主要工作流程：雨水管底部一根及兩側各一根圍護樁施工、土方開挖挖至樁頂、樁頂鑿除、冠梁施工、挖雨水管溝、雨水管安裝、型鋼梁施工、與改排設計起終點接通。

    4.1圍護樁施工

    雨水管穿越基坑兩端頭兩側圍護樁嚴格按圍護結構施工方案中圍護樁施工工藝進行施工，樁頂標高為管底下冠梁底標高。



    4.2管溝土方開挖

    按設計雨水管穿越位置，進行溝槽土方開挖，同時將圍護樁樁頂部位覆土一并開挖，由于深度大，在開挖時，考慮兩邊進行放坡（放坡系數1：0.33）。溝底寬度為雨水管直徑（1.2m）加兩邊作業面（0.8m），對于樁部位要將所施工的三根樁全部開挖，開挖深度至冠梁底，并在四周留出作業面。



    機械開挖到設計標高后，人工對溝底進行平整，按管道放坡要求，修整出從東向西放2‰坡，不得出現大面凹凸不平。



    4.3管底冠梁施工

    嚴格按圍護結構施工方案中冠梁施工工藝進行施工，兩側樁頂冠梁在澆注混凝土之前調整好原鋼筋籠位置，保證準確無誤。



    4.4吊裝雨水管

    由產權單位負責安裝、接通雨水管，并負責具體的施工工藝。保證雨水管質量，同時保證雨水管施工時，不影響正常使用。



    4.5兩側圍護樁施工

    采用框架柱施工工藝進行施工。①冠梁上部樁鋼筋調直、調正，清理干凈灰渣。②裝保護層塊（70mm），支設模板，校正垂直度和幾何尺寸，并進行加固。③注混凝土至上部冠梁底。④充上部冠梁與下部冠梁之間填料。

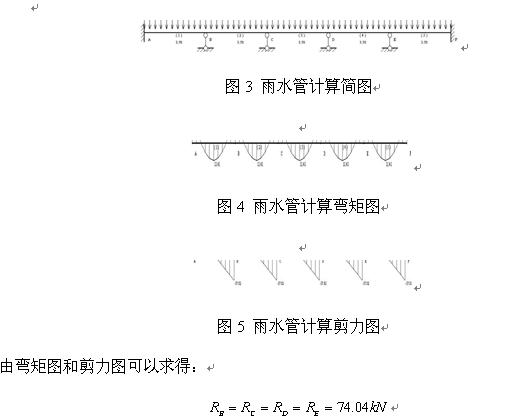

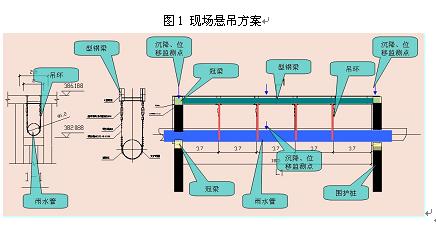

    4.6上部冠梁施工及安裝H型鋼

    采用和底部冠梁同樣的施工工藝。①裝H型鋼（1000mm高），并與樁頂鋼筋焊接牢固，H型鋼長度方向要伸出冠梁外0.8m，并在安裝H型鋼之前，將安裝吊環位置確定，安裝好吊環筋。②設冠梁底模板，調正位置、尺寸、標高等。③作綁扎冠梁鋼筋，并同時在兩頭預留出鋼筋，主筋數量在雨水管兩側各3根鉆孔樁冠梁上下各增加3Φ20，沿H型鋼縱向各向冠梁外側綁扎伸出1m鋼筋，鋼筋類型、規格同冠梁。④設冠梁兩側模板，并調直，冠梁縱向端頭用鋼絲網封堵。⑤注混凝土，用振搗器嚴格按冠梁施工方案振搗密實。⑥時對混凝土進行覆蓋和澆水養護。

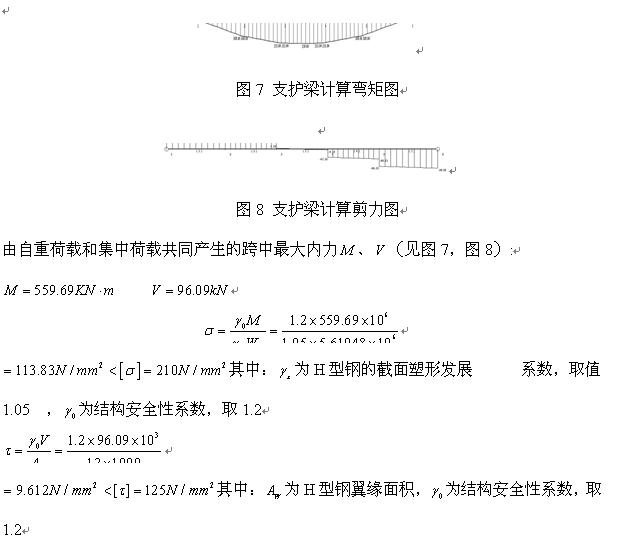

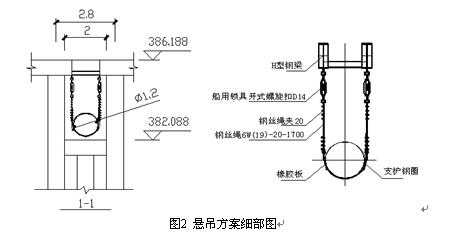

    4.7安裝吊環

    將基坑段H型鋼平分為五段，即安裝吊環4根。①吊環部位，雨水管外側襯一圈10mm橡膠板。②橡膠板外側安裝支護鋼圈，并與雨水管固定牢固。③H型鋼處吊環筋與支護鋼圈用鋼絲繩加船用鎖具開式螺旋扣連接，做到垂直，位置準確，牢固。④正各鎖具位置、尺寸等，檢查各構配件是否在安裝過程中有損壞等，然后對各吊環進行加力，同時考慮雨水管中部起拱，起拱高度為3/1000。⑤意雨水管、鎖具、H型鋼的變形情況。



    5.懸吊監控量測

    為保證雨水管在基坑開挖和主體結構施工過程中穩定和安全，根據具體情況在懸吊雨水管部位增加管線變形、圍護結構變形、周邊地表沉降變形等監測項目。



    測點布設：在雨水管和懸吊型鋼梁中部各布設1個位移、沉降監測點；在懸吊型鋼支撐點兩側冠梁處各布設1個位移、沉降監測點；在支撐點冠梁兩側離冠梁外邊1m處布設1個沉降監測點。



    監測：在基坑開挖和主體結構施工過程中每天觀測1次，如數據發生突變時，每天觀測2～3次；發生較大變形時停止施工，立即啟動應急預案，保證施工安全和雨水管正常使用。



    根據基坑監測結果，懸吊處理后經3個多月的檢驗，基坑開挖至16.06m后，該管線的最大沉降量僅為17mm，完全滿足安全要求，管線得到了良好的保護，達到了預期的目的。



    由于在本工程中采用了科學的保護管線方案，以及正確合理的施工措施，使得橫穿基坑的雨水管線得到了保護，達到了保護管線的目的，解決了困擾工程的這一難題。此工程實例希望能為類似工程提供借鑒。



[1] 包世華.結構力學（上冊）[M].武漢：武漢理工大學出版社.2003

[2] 陳紹蕃,顧強.鋼結構(上冊)[M].北京：中國建筑工業出版社.2003

[3] 江正容.建筑施工計算手冊[M].北京：中國建筑工業出版社.2001

[4] 中國建筑科學研究院.GB 50009━2001建筑結構荷載規范[S]. 北京：中國建筑工業出版社.2006
