陜西土木建筑網首頁 > 建筑論文 > 建筑施工 > 泡沫混凝土屋面保溫工程施工質量控制

摘要：泡沫混凝土是通過發泡機的發泡系統將發泡劑用機械方式充分發泡，并將泡沫與水泥漿均勻混合，然后經過發泡機的泵送系統進行現澆施工或模具成型，經自然養護所形成的一種含有大量封閉氣孔的新型輕質保溫材料。...



泡沫混凝土屋面保溫工程施工質量控制

藺 龍

陜西省咸陽市建筑安裝工程總公司   712000  咸陽

陜西步長綜合制劑車間工程位于咸陽市西郊留印路，框架結構，地上三層，總建筑面積約33000平方米，屋面為結構找坡，屬倒置式屋面，保溫層采用現澆泡沫混凝土，保溫層平均厚度為70mm，施工總量約700立方米，設計指標要求B04級干密度≤430 kg/m3  導熱系數≤0.10W/m·k，按設計標準要求找坡。

     一、施工材料及機械

     1、材料

 水泥：P.O.32.5R以上普通硅酸鹽水泥

發泡劑：主要原料采用無污染的動物蛋白質油和植物油，無論是對生產者還是使用者及環境都不會產生任何負作用。其特點是發泡速度快，能使泡沫均勻，液膜堅韌，穩定性好，泌水率低，持續時間長,且對膠凝材料無任何影響。

 收縮補償劑：Cao-Al2O3-CaSO4,可有效提高泡沫混凝土的抗裂能力。

 拌合用水。

2、主要機械設備：專用泡沫混凝土拌合設備---水泥發泡機、發泡混凝土一體機（液壓泵送）；

    二、施工工藝及技術要求

    1、嚴格按設計的技術指標和配合比要求施工，控制每立方米泡沫混凝土中水泥、發泡劑、水的用量。

    2、屋面保溫須在各種管線安裝完成后進行。

    3、施工基層應無灰塵、無雜物，并先將基面淋水，使之飽和，無積水。

    4、按泡沫混凝土層的設計厚度和坡度，測量泡沫混凝土層厚度和坡度基準點，拉線貼灰餅。

    5、漿料配制按配合比進行預攪拌，要求漿料均勻，不允許有團塊及大顆粒存在，稠度合適，有較好的的黏性和分散性。經泵送澆注后，上部沒有泡沫漂浮，下部沒有泥漿塊，稠度合適，具有一定的澆筑高度，且澆筑后不塌陷。
    6、采用分段流水作業噴漿攤鋪，虛鋪厚度為實際厚度的1.2—1.3倍，泡沫混凝土澆筑后，應立即用鋁合金刮尺刮平。成型后的泡沫混凝土不可以再次攪動，應讓其以靜態保養成型。操作過程實拍圖如下：

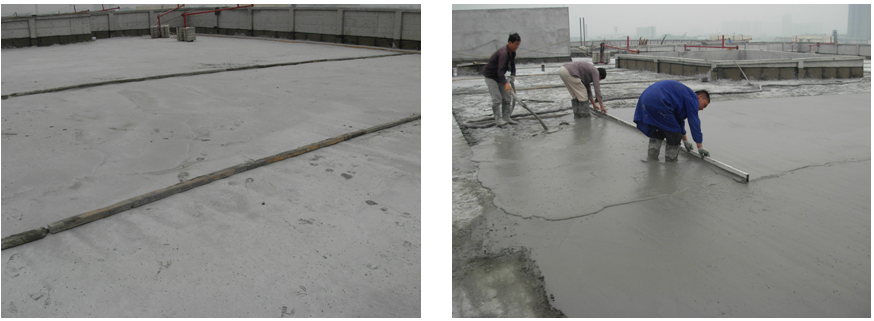

大面積現澆泡沫砼，采用60×80長木方隔擋分段作業。

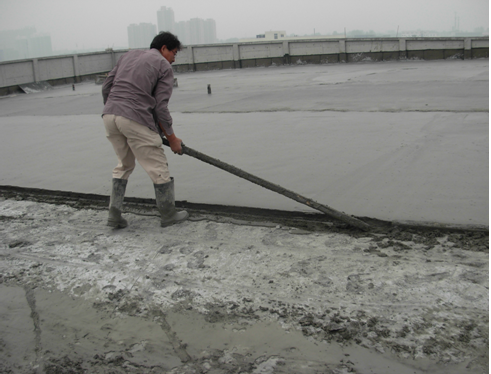

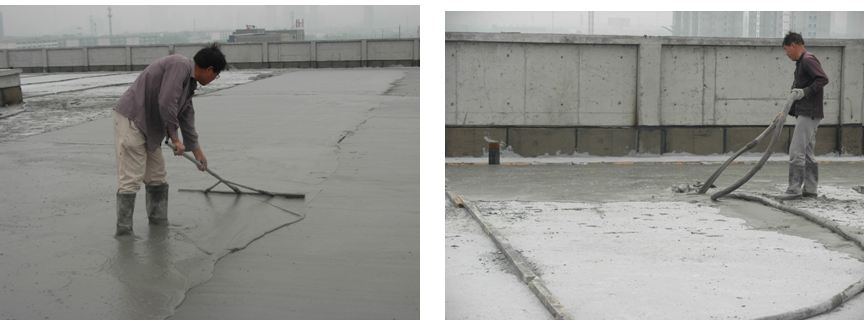

    先采用簡易工具粗平，后用刮杠找平。


     初凝后拆除隔擋。

    7、泡沫混凝土終凝后，用切割機切割分格縫作為排氣槽，清槽后用碎石填充，分格縫間距宜為6m×6m,分格縫按寬20mm留置，排氣槽內部及交接處要保持通暢，上部蓋40mm寬二層3mm厚SBS，排氣管沿建筑屋面邊沿設置，其雙向間距均不宜大于20m。

    8、泡沫混凝土澆筑24小時后開始自然養護，養護期內嚴禁上人踩踏，泡沫砼養護時間為3～7天。

    三、工程質量驗收

    1、外觀檢查：鉆孔進行厚度檢測。

    2、強度初檢：施工36小時后人走在上面不留有明顯的腳印；

    3、資料檢查：審查水泥及水泥發泡劑等材料的出廠合格證、型式檢測報告是否齊全；

    4、現場取樣復檢：采用100×100×100的泡沫砼試塊，對現場拌合施工的泡沫混凝土進行取樣復檢試驗，復檢內容為抗壓強度、導熱系數、干容重。

    四、結束語

經過工程實踐，現澆泡沫混凝土保溫屋面，整體保溫效果好，造價低，工藝簡單，更容易成型，施工速度快，并能有效防止屋面結構變形開裂，延長防水屋面壽命，加強防水效果。

 (本文來源：陜西省土木建筑學會   文徑網絡工程項目投資中心：劉紅娟 尹維維 編輯  劉真 文徑 審核)

上一篇： 高密度聚乙烯排水管熱熔焊接施工技術

下一篇： cps反應粘結型高分子濕鋪防水卷材施工技術措施
