楊凱  韓偉

陜西建工集團第五建筑工程有限公司

    筒瓦屋頂與現代建筑的結合賦有新的特色，既能反映古代建筑的莊重，又能體現現代建筑的社會進步，對展示整個建筑的特征起著點睛增勢的作用。近年來，隨著仿古建筑的增多，許多筒瓦屋面施工工藝有所變化，質量通病也越來越多，對于古代建筑與當今建筑文化的結合產生了一定的影響。本文結合陜西省人大辦公新址綜合服務樓工程筒瓦屋面的施工，總結了在筒瓦施工過程中的質量控制與預防措施，希望對于同類型建筑工程的施工能夠起到拋磚引玉的作用。



    陜西省人大辦公新址綜合服務樓屋面由門廳、大屋面、小屋面三部分組成整個仿唐屋面，工程建筑面積8200m²，框架七層，局部三層，總高27米。由大小椽、檁545個，各種大小鴟尾6組，26個圓柱、斗拱，大翼角9組，組成了1811m²的瓦屋面。大屋面長61m、寬23、4m，正脊38米長， 4個斜脊分別為長17.7米,高度均為0.95m，形成一個“人”字型屋面。門廳小屋面為單坡斜屋面。



    為了確保項目部創建精品工程的管理目標，提高工程觀感質量，因此對原材料的質量要求按行業標準進行了適當?shù)奶岣摺?/DIV>

	長（mm）	寬	高（厚）（mm）	弧度
筒瓦	±6	±3	+2、-1	±2
滴水瓦	±6	±5	+2、-1	±2
溝頭	±6	±3	+2、-1	±2
脊、吻	±8	±6	±7	±2

缺陷項目	計量 單位	瓦		脊		飾件
		顯現面	非顯現面	顯現面	非顯現面	顯現面
						C≤300	C>300
磕碰	mm2	總面積100 最大60	最大200	總面積150 最大80	不計	總面積30 最大15 1  處	總面積50 最大25 1  處
粘疤			不計
缺釉
裂紋	mm	總長度15，深度不大于三分之一厚度	總厚度40，深度不允許貫穿開裂	最大長度20，深度不大于三分之一厚度，總長度60		總長度20，深度不大于三分之一厚度	總長度20，深度不大于三分之一厚度
釉泡		2＜Φ≤3 2  處	不計	2＜Φ≤3 4  處		2＜Φ≤3 1  處	2＜Φ≤4 1  處
落臟
雜質
變形		ɑ≥350,6 350>ɑ>250,5 ɑ≤250,4		單塊最大外形≥400，12； 單塊最大外形＜400，10		6	10
色差	無單位	不明顯		不明顯		不明顯

    3.1 筒瓦屋面施工工藝流程

    編制筒瓦屋面施工方案→現場技術交底→施工準備→基層處理→苫背→分中號壟→鋪瓦→筒瓦與底瓦間勾縫→清理擦凈表面



    3.2 施工方案與現場技術交底

    3.2.1 施工方案必須具有針對性、可操作性，重點突出保證筒瓦與筒瓦之間相鄰間距一致、弧線流暢的控制措施，以及保證檐口齊直的技術措施。



    通過多次研究改進，決定采用4mm粗的細鋼絲繩，22號細鉛絲在鋼繩上纏繞的方法調整囊勢。這種方法不受氣溫影響，效果非常理想。第一層可纏得較長，第二層纏得較短，直至符合囊勢為止。對于垂脊、戧脊的掛線，均使用該方法，即易于保管，又可多次重復使用。



    3.2.2 筒瓦施工必須進行現場技術交底，應先做樣板屋面，在樣板屋面的基礎上對所鋪筒瓦進行仔細檢查，對出現質量缺陷較多的項目應仔細進行分析，找出問題后進行技術攻關，確認問題解決后方可進行大面積施工。



    3.3 基層處理

    鋪設前應先將基層表面的灰塵、污垢、油漬等清理干凈。



    3.4 苫背

    3.4.1水泥砂漿找平層：采用20厚1：3水泥砂漿找坡。

    3.4.2防水層：防水層采用4厚SBS改性瀝青防水卷材一道，并應保證不透底，施工完后做淋水試驗。

    3.4.3 水泥砂漿保護層：保護層采用1：3水泥砂漿，表面應用木抹搓毛。

    3.4.4保護層上加1:2水泥砂漿防滑條,間距500mm。

    3.4.5對于古建筑屋面和仿古建筑的屋面，常規做法均要求做泥背及焦渣背層，即常規的“保溫層”。本工程在頂層現澆板底做5cm厚擠塑板作為屋面保溫層。

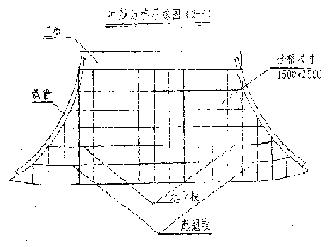

    3.4.6仿古建筑對施工質量要求很高。對坡面的囊勢及整坡的平整度控制要求很嚴。因?yàn)樯槐硨邮┕さ暮脡模�直接�?huì)影響到瓦頂?shù)墓こ藤|(zhì)量。對平整度的有效控制方法，可采用常規的墻、地面粉刷工序的沖筋工藝技術進行。同時要注意在戧脊兩側也要有橫向起翹弧度。如圖所示。

    沖筋的方法：砂漿配比l：2水泥砂漿，筋面寬4～6cm，筋底寬10～12cm為宜。縱向筋距為150㎝，橫向筋距為200cm。這種施工方法：一可固定網筋；二可加強和防水層的粘結牢度；三易控制苫背層的操作；四可擴大工作面；五可在操作時，不會向下滑動。



    3.5分壟

    3.5.1屋面的分中號壟

    分中：即為在檐口面寬方向，測定整個屋面的橫向中心點位置，這個中心點就是這個屋面的正中間一趟底瓦的中心點。然后按分間軸線即“龍口”線為底瓦的中心點，就可在這兩點之間根據瓦樣尺寸趕排瓦口尺寸，底瓦壟數以單數為準。



    3.6 鋪瓦

    鋪瓦的具體操作：經過瓦壟的放樣定位后，開始鋪瓦。

    3.6.1 鋪瓦流程

    鋪瓦的操作過程為：審?fù)邲_壟→鋪勾底瓦→鋪筒瓦→捉節→夾壟

    3.6.2審?fù)撸簩?duì)所用瓦件進行全面檢查，將帶有扭曲變形、破損掉釉、尺寸偏差的瓦件挑選出。

    3.6.3沖壟：選擇幾處適當位置按“三線”鋪筑幾條標準瓦壟（一般是屋頂中間的兩淌底瓦和一淌蓋瓦），以作為屋面高低檢查標準。

    3.6.4鋪勾滴瓦：安放滴水瓦時，應先在滴水瓦尖位置栓一道與“檐口線”平行的線，滴水瓦的高低和出檐以此為準，滴水瓦出檐為該瓦的舌頭厚度。當位置確定后，即可鋪筑砂漿，安放滴水瓦，并在瓦的尾端缺口內加釘固定。

    勾頭瓦應以“檐口線”為標準，先在勾頭處放一塊遮心瓦以攔住，鋪筑砂漿，然后安放勾頭瓦，勾頭瓦的出檐為瓦頭的厚度，使勾頭皮緊貼滴水瓦外皮，最后在釘孔內釘釘，釘子上扣釘帽。

    3.6.5鋪底瓦：先按照已排好的瓦當和脊上號壟標記，栓掛一根上下方向的“瓦刀線”，“瓦刀線”的上端固定在脊上，下端栓一塊瓦吊在屋檐下，線的上中下之高低以“三線”為準。



    4.1弧線不流暢:造成筒瓦弧線不流暢的原因是施工時未采用弧形靠尺校正, 弧形靠尺應按照?qǐng)D紙?jiān)O(shè)計的弧度放大樣后用扁鐵加工制作,扁鐵的強度應滿足不變形的要求,操作時每鋪3塊筒瓦校正一次,整壟筒瓦鋪完后,應采用通長弧度相同靠尺修整,修整時間應控制在砂漿初凝前。在檢查校正時應避免踩在筒瓦上,以防砂漿強度不夠,踩踏變形。



    4.2筒瓦相鄰間距不一致：筒瓦的幾何尺寸，一般都有偏差，常規施工都是在右邊帶線鋪瓦，結果出現左邊的筒瓦邊不齊以及與相鄰?fù)邏诺拈g距不一致，嚴重影響筒瓦屋面的觀感，針對此項質量通病，應在審?fù)邥r(shí)將相近尺寸偏差不大的筒瓦分類堆放，采用雙面帶線的方法鋪設。



    4.3檐口滴水不齊直：筒瓦屋面施工一般采用尼龍線帶線，當檐口較長時，尼龍線中間會下沉，造成中間低，兩邊高，檐口處底瓦坐漿面標高不一，也是造成質量問題的因素。尼龍線的自重大，強度低，當尼龍繩收勁后容易斷線，選用自重輕，強度高的錦綸線可替補尼龍繩的不足，保證檐口滴水瓦的齊直。鋪底瓦前應先測設水平線，做砂漿灰餅，統一標高，蓋滴水瓦時，測設滴水瓦上下口水平標高間距線。



    4.4瓦屋面的防滑控制措施

    新的防滑措施是在坡面的上、中段鋪設鋼筋防滑網的方法，以解決防滑問題。具體方法：在坡面加設φ 6鋼筋方格網，網格尺寸按縱向60cm，橫向l00cm的方袼，在正脊、垂脊、戧脊等處采用預留插筋焊接或鉆孔等方法，把二個坡面的網筋連成整體。網筋只鋪設屋面上、中段，約占2/3或3/5坡面即可,因下段已比較平緩不必鋪設。



    4.5 預防瓦下滲水

    4.5.1在板瓦與筒瓦的鋪放時，板瓦間距不宜太大，筒瓦與板瓦之間的上下灰縫不宜太厚，坐漿材料采用防水砂漿，可預防瓦下滲水現象。

    4.5.2 為防止屋面滲水問題從根本上解決,要把好材料采購關。在采購?fù)餐邥r(shí)一定要選擇筒瓦兩端帶凹凸槽的筒瓦，這樣在施工時可使筒瓦之間契合緊密，杜絕滲漏點。



    4.6 檐口起翹部位的防裂措施：

    由于本工程為大檐口的屋面，且在檐口末端部位有飛檐造型，為避免由于檐口抹灰過厚造成裂縫，在進行屋面混凝土屋蓋施工時，要求屋面鋼筋在端頭飛檐檐口部位彎折，飛檐部位與整個屋蓋一次澆筑成型，使之成為一體。在進行飛檐部位瓦的鋪設時，可保證薄抹灰（2cm厚水泥砂漿）即可坐漿，避免了裂縫的出現。



    5.1施工完的筒瓦屋面應及時清理擦凈，清理應待砂漿初凝后進行。

    5.2筒瓦制品應輕拿輕放，嚴禁用硬物敲打，以免破壞其表面。

    5.3施工完的筒面應采用麻袋澆水覆蓋，保養時間不少于7d，以保證砂漿與筒瓦的粘結力。



    通過對該工程大面積弧形筒瓦屋面的施工，使我們掌握了對古建筒瓦屋面施工工藝及質量預控措施，不僅提高了專業施工技術水平，同時也為創建精品工程奠定了基礎。



[1]混凝土結構工程施工質量驗收規范GB50204-2002

[2]屋面工程質量驗收規范 GB50207-2002

[3]建筑施工手冊（第四版）
