何金新

(陜西建工集團設備安裝工程有限公司 710068 西安)

    隨著現代建筑的功能日趨復雜，品質不斷提高，科技更為彰顯人性化的理念，對電氣集控系統的功能提出了更高的要求，采用傳統的繼電器控制回路和布線方式，往往需要敷設大量的導線及元器件，最終導致較為復雜的電氣系統。特別突出的影響了系統的可靠性、易用性，給日后的維護、管理等工作帶來諸多不便。因此，在這種時代科技進步的潮流下，各類總線控制系統應運而生，促使傳統的電氣系統轉向更加智能、更為靈活集控方式。EIB智能控制系統作為歐洲電氣行業總線控制標準，僅利用一條雙絞線與前端模塊作為控制體，從而輕松實現控制目的。該控制系統通過網橋與接口以及本身網絡協議的開放性能夠與其他的系統集成互聯，如集照明、門禁、調光、百葉窗、場景控制、用電負荷控制、安保、供熱等系統總線控制于一體，一般的BAS如Johnson、Honeywell等都與EIB系統兼容，系統提供與其他自動化設備相連的如下接口：干簧繼電器、RS232、RS485、DMX512,針對BAS系統提供一個插入BAS程序中的Activex控制軟件來實現，完成無縫連接，從而成為一個實用的、完整的總線控制系統。同時，可依據外部環境的變化自動調節總線中設備的狀態，達到安全、節能、人性化的效果，并能在今后的使用中根據用戶的要求增加或修改系統的功能，該系統擴展時僅需增加模塊并用數據線接入已有網絡即可，真正成為靈活的電氣控制系統，這是傳統的電纜敷設方式所望塵莫及的。可以說EIB集控系統是源于經典的自控閉環控制理論，卻遠遠優越與它，前者控制模式一旦形成，需要更改則比較困難，而后者把所有問題的焦點都歸根為程序的變換，從而衍生出多種優秀的控制方式。



    目前，EIB系統已被成功地運用于各種功能的建筑當中，如工廠、會展中心、酒店、辦公樓、大型超市、機場、醫院、別墅等。ABB的EIB系統既是一個面向使用者、體現個性的系統，又是一個面向管理者的系統，使用者可根據個人的喜好任意修改系統的功能，達到自己所需要的效果，并可通過操作傳感器(如按鈕開關等)來控制系統的動作；另一方面，ABB的EIB系統還提供WINSWITCH軟件平臺，管理者(如物業中心、大樓管理中心、車庫管理處等)將安裝此套軟件的計算機聯接至EIB系統即可對EIB系統進行控制并進行管理，從而達到集中管理的功能。



    智能化已經涵蓋了從空調系統、消防系統到安全防范系統以及完善的計算機網絡和通信系統。但是長期以來，智能照明在國內一直被忽視，大多數建筑物仍然沿用傳統的照明控制方式，部分智能大廈采用樓宇自控（BA）系統來監控照明，但也只能實現簡單的區域照明和定時開關功能。相比之下，智能照明系統體現出強大的優越性，它在智能建筑中的應用越來越廣泛。具體應用效果如下：



    (1)實現照明控制智能化。通過合理管理如定時控制、光感控制的結合，在需要的時候將需要的區域照明通過智能開關的方式將燈光控制到合適的照度。

    (2)改善工作環境，提高工作效率并把建筑的功能發揮到極致。智能照明系統中的可調光電子鎮流器則工作在很高頻率（40～70kHz）,不僅克服了頻閃，而且消除了起輝時的亮度不穩定，在為人們提供健康、舒適環境的同時，也提高了工作效率；同時在某些重要區域通過調光方式和場景預設置功能產生各種燈光效果，營造不同的燈光環境氛圍，從而達到把建筑的功能效果發揮自極致甚自說是完美的地步。

    (3)可觀的節能效果。智能照明控制系統使用了先進的電力電子技術，能對大多數燈具（包括白熾燈、日光燈，配以特殊鎮流器的鈉燈、水銀燈、霓虹燈等）進行智能調光。當室外光較強時，室內照度自動調暗，室外光較弱時，室內照度則自動調亮，使室內的照度始終保持在恒定值附近，從而能夠充分利用自然光實現節能的目的。

    (4)提高管理水平，減少維護費用。



    3.1I-BUS系統是一個基于開放式的總線標準EIB/KNX，此系統具備開放性，兼容性，穩定性及安全性等特點，同時具備強大的可擴展性及操作等簡單的優勢。

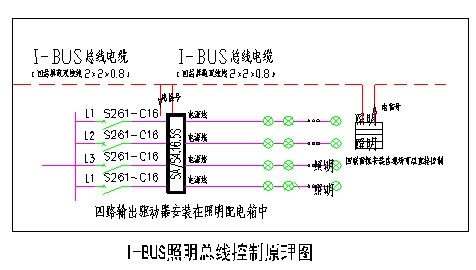

    3.2系統工作原理如下圖1所示

（圖1）

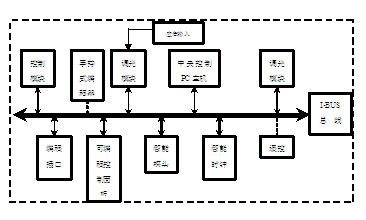

    3.3系統元件分為三類：1.傳感器，2.驅動器，3.系統  元件。此三類元件除電源模塊外大部分均內置處理器及存儲器，通過一根I-BUS總線電纜連接起來，每個模塊通過唯一的物理地址與其它模塊相區別，經過編程后的組地址設定各種功能，傳感器送出組地址信號通過驅動器判斷做出相應的動作。其總的系統分布式控制如（圖2）

 （圖2）4.I-BUS智能照明控制系統在中共陜西省委綜合樓中的應用

    4.1工程概況:中共陜西省委綜合樓總建筑面積約72000㎡，本文主要對涉及i-bus系統使用的公共區域(走廊、大廳、多功能廳、會議室、報告廳、地下車庫等)進行論述。

    4.2主要實現功能

    4.2.1本系統可實現單回路獨立控制和任意回路組合控制。

    4.2.2實現周時間編程自動設定，自動控制相應照明回路的開或關。可根據不同工作時間段內的不同場景控制要求，進行場景自動變換。

    4.2.3通過人機界面實現電腦的遠程控制功能，并能實時反映現場所有照明設備的工作狀態。

    4.2.4實現工作人員在特殊情況下進行面板控制開 啟燈路組合。該面板還設置了自鎖功能，避免非工作人員的誤操作。

    4.3．系統設備特點與優勢

    4.3.1雙值輸出驅動模塊、調光模塊

（圖3）

    驅動器（圖3）每一回路均可獨立控制或組合控制。驅動器均為35mm標準DIN導軌安裝，體積小、安裝方便，維護簡便。安裝時只需要在原有照明配電箱內加裝一條與安裝微型斷路器同等長度的35mm的DIN導軌即可滿足安裝要求，無需另行增加控制柜。驅動器的驅動負載容量為交流220V，16A。 不需要加裝接觸器即可實現對照明燈具的控制。同時，由于操作人員不必在配電箱內直接操作，從而降低了操作人員的用電危險。



    驅動器本身具有應急照明系統控制功能。通過軟件設置，當市電斷電時，控制模塊可自動打開應急照明回路，當市電恢復時，相應應急照明回路關閉。系統無需再增加應急照明與正常照明切換控制系統。在多功能廳、會議室、報告廳等場所增加了調光模塊如（圖4），可以根據省委各部門的會議模式需要，變換為報告模式、演講模式、視頻會議模式、小型演出模式等，以上均可由集控系統輕松而又完美的實現。

（圖4）



    4.3.2五聯智能控制面板

    為方便工作人員能現場對各層公共區域照明回路進行控制，系統配置了智能控制面板（圖5）。控制面板采用標準86盒安裝，通過總線耦合器與控制總線連接。

 （圖5）

    控制面板分別安裝于各層的消防應急通道入口處，每層4個，共56個。各控制面板均可通過程序設定，控制任何一組或一個照明回路，每一控制面板共可控制10種場景。由于現場為辦公場所，故將場景設置為不同公共區域的照明模式。如每日上班前、下班后，保潔人員對樓內進行清潔時，就不必將公共照明系統全部開啟，只需要將需要打掃衛生的區域照明開啟。為防止非工作人員的誤操作，此次選配的控制面板帶有自鎖功能，工作人員可現場進行鎖定和解鎖，也可通過中央工作站進行鎖定和解鎖。

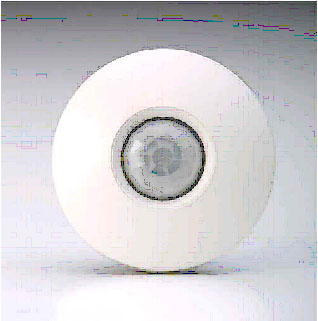

    4.3.3移動探測器、光敏探測器

（圖6）

    設置在地下車庫的傳感器，按照系統設置的時間投入工作，根據人員及車輛的出人情況，自動的開閉相應區域的照明設備，在保證照度的基礎上，最大限度的節約電能。由于車庫為非辦公場所，地下車庫的使用高峰為上下班時段，此時段整個地下車庫照明系統全面開啟；在上班時間，地下車庫僅開啟車道上空照明，基本滿足行車、行人對照度的基本要求；在夜間，由于地下車庫僅有少量車輛出入，移動探測器的使用可有效的降低了地下車庫照明能耗。探測器的設置基本實現了無盲區設置。在其探測范圍以內，只要移動傳感器探測到運動的物體，就會打開其相應的區域的照明燈具，并在5分鐘后關閉，這種燈具的控制裝置節約能源且方便車主。



    在二樓的大門廳及三層通廳內設計了光敏探測器，該控制模式取I-BUS的時間控制與光敏控制在邏輯上求與的值。從而達到了控制更精確、更理想的效果。



    4.3.4中央工作站

    在值班室設置中央工作站，即設置在大樓監控機房的ABB I-BUS智能中控Winswitch軟件平臺顯示的大樓模擬圖，可實時掌握大樓內照明設備的運行狀況，及時調整以便合理控制相應區域的照明，以便節約能源。

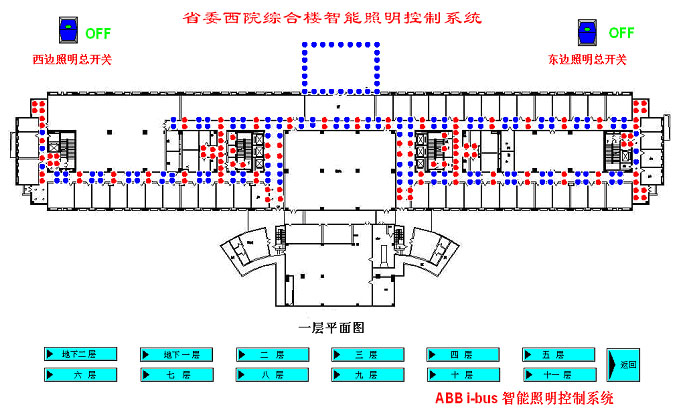

    通過中央工作站上運行的模擬控制軟件，工作人員足不出戶即可全盤了解整個大樓內受控區域內燈具照明回路的工作狀況。從（圖7）的畫面截圖可清楚的看到其控制范圍和實況。



（圖7）

    4.4．系統優勢

    （1）數字化：電器設備的開關量將來源于傳感器(移動探測器、光敏探測器、遙控器、TRITON面板)發出命令，并通過總線傳送數字信號給驅動模塊，而不再像傳統方式用開關面板直接對電源進行分合。



    （2）經濟：本系統采用先進可靠的國際技術，合理配置各種設備，使系統的管理費用及維護費用較低。并通過智能化控制，通過調節各種設備的負荷水平，從而達到節省能源成本的目的。



    （3）安全：本系統的應用將使控制者或使用者不可能直接接觸強電部位，而是通過亮度、移動物、遙控及24V弱電開關等方式進行控制。



    中共陜西省委機關西院綜合樓一層至十二層公共區域常用照明設備容量52.92kW，應急照明設備容量15.7kW，按每天工作時間為11個小時（早7：30至晚6：30），每月22天計算。



    5.1、未安裝系統前全年電費計算：

    每天消耗電能：52.92×11＝582.12 kWH

    全年消耗電能：582.12×12×22＝153679.68kWH

    按辦公用電每千瓦時1元計算全年支付電費：    153679.68×1＝153679.68元



   5.2、安裝系統后全年電費計算：

    按每天工作時間8小時，早晨上班前7：30~8：00保安巡視、衛生清潔30分鐘僅開啟總量10%燈具，午休時間12：00~14：00僅開啟總量30%燈具，下午下班后6：00~6：30保安巡視、衛生清潔30分鐘僅開啟總量10%燈具，其余工作時間根據環境及采光情況開啟80%~100%燈具（按80%燈具計算）。



    每天節約電能：52.92×11－52.92×(0.5×10%＋2×30%＋0.5×10%＋8×80%)＝206.388 kWH

    全年節約電能：206.388×12×22＝54486.432 kWH

    全年節約電費支出： 54486.432×1＝54486.432元

    全年節能率：54486.432/153679.68＝35.5%



    5.3、省委綜合樓智能照明系統的經濟分析

    從以上的概算有效的節能是顯而易見的，使用中的成本只需正常運行8年左右即可結余出一次性建安成本投入，再后期后續運行使用純粹體現凈的節省成本，不管是從國家的節能規范（GB50189-2005《公共建筑節能設計標準》規定值 12～19W/M²）要求等各個方面來說均達到比較理想的效果。再從延長燈具使用壽命來說也是比較理想的，燈具損壞的除正常使用壽命外，致命原因是電網過電壓，只要能控制過電壓就可以延長燈具的壽命。智能照明控制系統采用軟啟動的方式，能控制電網沖擊電壓和浪涌電壓，使燈絲免受熱沖擊，燈具壽命得以延長。從而在投入使用后，附加成本的投入也大大降低，所以經濟性很強。



    筆者通過對中共陜西省委機關西院綜合樓工程采用I-BUS控制的實例分析，可以了解目前主流智能照明總控系統的原理、組成，以及在工程實例中體現出無可比擬的技術先進性、經濟優越性。與此同時，EIB/KNX已經成為國家標準（GB/Z20965-2007）。可以有理由相信：未來的電氣安裝系統必將汲取目前各類總線系統的優點，通過更多地向樓宇自控、安全防范等其他智能建筑系統相互滲透、相互融合，并以其更好的靈活性、易用性、開放性、可靠性、經濟性、安全性成為標準化、人性化、分散化、網絡化的多功能網絡集成式全分布控制系統。



[1]張全林/杜樂. ABB I-BUS EIB/KNX在商業廣場中的應用

[2]ABB I-BUS EIB/KNX智能建筑控制系統設計手冊

[3]“一種實用的照明控制系統”．《建筑電氣》2003.3

[4]《民用建筑電氣設計規范》JGJ／T16—92

[5]趙德申主編.建筑電氣照明技術.機械工業出版社，2003.6
