外墻外保溫工程設計與施工中幾個問題的探討

岳建利，潘建雄

(河北醫科大學校園規劃處，河北石家莊050017)

1.鋼絲網聚苯乙烯泡沫板外墻外保溫技術介紹

    鋼絲網聚苯乙烯泡沫板(以下簡稱保溫板)外墻外保溫技術采用保溫板與混凝土外墻一起現澆成型工藝，即在剪力墻主體結構施工時將保溫板與剪力墻鋼筋骨架綁扎在一起，墻體模板支設在保溫板外側，混凝土澆筑成型后，利用鋼絲網與錨固筋將保溫板固定在外墻混凝土結構上。該技術的優點是保溫板與外墻結合牢固無空隙，不易產生裂縫，缺點是在主體結構施工時易造成保溫板損壞。

2.工程設計存在的問題及解決方法

    2.1工程設計問題

    目前，建筑設計人員基本上是走出校門就進入設計單位工作，工程現場經驗嚴重不足，直接影響了工程設計的水平。工程施工圖普遍采用平面標注法，節點設計采用國家標準圖集。但建設單位對工程設計的個性化要求越來越高，因此，工程施工圖設計中的節點不詳造成工程施工中現場無所造從的情況越來越多。典型實例如外飄窗的應用使外墻節點復雜化，施工工藝技術需結構二次施工才能成型。外窗臺工程做法比內窗臺高而影響使用功能。

    2.1.1外飄窗側節點的改進

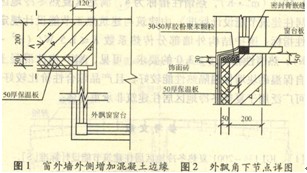

    工程主體結構施工時在窗邊墻外側增加混凝土邊沿，以方便外飄窗的固定和外裝修施工。如圖1所示。

    該方案的原理在于：目前，外飄窗大部分采用塑鋼或鋁合金型材，窗框?qū)挾葹?/span>80～120mm，因此增設的混凝土邊沿的寬度選擇120 mm，高度與窗高相同，窗口高度內剪力墻暗柱箍筋改變形式與混凝土邊沿內豎向構造鋼筋綁扎保證混凝土邊沿與剪力墻形成一個整體。為外飄窗的固定鐵片提供可靠的固定基礎，保證外飄窗固定點的有效性，在建筑設計時應作節點詳圖標明具體做法。

    2.1.2外飄窗的上下節點改進

    從工程實踐來看，外飄窗上節點由于施工工藝原因懸挑板部分需兩次澆筑成型，形成混凝土施工縫，易產生雨水滲漏現象。筆者對節點上表面工程做法進行了細化處理，外飄窗上懸挑板上表面做抗裂水泥砂漿向外找坡20 mm，根部陰角混凝土施工縫處作50 mm寬的防水涂膜，或做防水砂漿抹面。建議在建筑設計時此處應按屋面對待，保溫板應比懸挑板邊縮進20 mm為官。

    外飄窗下節點應按窗臺要求施工，參照?qǐng)D2形式，將窗框外部在結構上做成比內窗臺低30—50 mm的錯臺，在外裝施工時外窗臺面層施工至窗框下邊3 mm，用密封膠封縫。這樣保證外窗臺標高低于內窗臺，杜絕雨水倒灌現象。

    2.1.3工程外裝修做法

    采用貼面磚做法時裝飾層厚度一般大于30 mm，自重荷載較大，結構上每層混凝土板應懸挑出50 mill邊沿，對保溫板和裝飾層進行逐層支托，減少保溫板承受的荷載，保證工程的耐久性。如圖3所示。

3.工程施工中的幾個問題

    3.1外墻鋼筋保護層與保溫板的定位

    目前現澆剪力墻結構的施工方法是采用大模板工藝，內外模板采用穿墻對拉螺栓緊固定位，保溫板利用本身鋼絲網與另設的錨固筋臨時固定在鋼筋骨架上，混凝土澆筑成型后與結構形成整體。由于模板緊固時極易將保溫板擠壓在鋼筋骨架上而造成剪力墻外側鋼筋保護層不足而影響混凝土對鋼筋的握裹力。因此外墻模板支設時要保證墻體模板幾何尺寸，嚴禁出現負誤差。模板加固時不得擠壓保溫板，要保證保溫板的空間位置，鋼筋骨架墊塊要與保溫板有足夠大的接觸面積防止對保溫板的破壞。

    在模板加固時，應采用電烙鐵在保溫板上成型螺栓孑L以防止保溫板碎末對模板的污染，防止在上下層混凝土之間形成隔離層影響結構整體性。

    3.2外墻預留洞的處理

    目前建筑工程普遍設計預留空調安裝孔，主體結構施工階段用塑料管預埋方法成型，但在外裝修時如何處理接口部位是關鍵，筆者采用圖3所示處理，內外塑料管要接頭將保溫板封閉，外墻面用耐候膠或水泥勾縫，塑料管向墻外找坡5 mm防止返水。

    3.3外墻抹底子灰

    要避開雨天進行，防止雨水將未凝固的砂漿沖刷掉，影響抹灰層與保溫板的粘結力。外墻上安裝用的膨脹螺栓周?chē)�要用耐候膠勾縫封閉，防止雨水沿保溫板縫隙滲入經凍融循環而造成保溫板破壞。

    3.4外墻混凝土脹膜的處理

    外墻混凝土脹膜超過20 mm時應對混凝土表面進行剔鑿，然后用粘貼法對保溫層進行修補，不超過20 mm時用電烙鐵將保溫層熔化一部分即可。

4.結束語

    (1)政府有關部門應加強監督管理。防止設計、施工、生產各環節銜接不上而造成工程質量問題和事故。

    (2)設計單位應加強技術管理。對新技術不能采用“廠家設計施工”的做法，應通過培訓等手段提高設計人員的水平，細化施工圖設計中的詳圖設計。為工程施工提供詳細的依據。

    (3)建設單位在對施工圖進行審核或提交設計委托書時應提出詳細的設計深度要求，慎重選擇新技術、新材料。

    (4)通過外墻外保溫工程做法的改進，方便了施工管理和質量控制，對工程外裝修的質量、外窗安裝固定及工程使用功能有明顯提高。對工程的耐久性提供了有力的保證。
